SMD5050灯珠焊接定位L型夹持工装

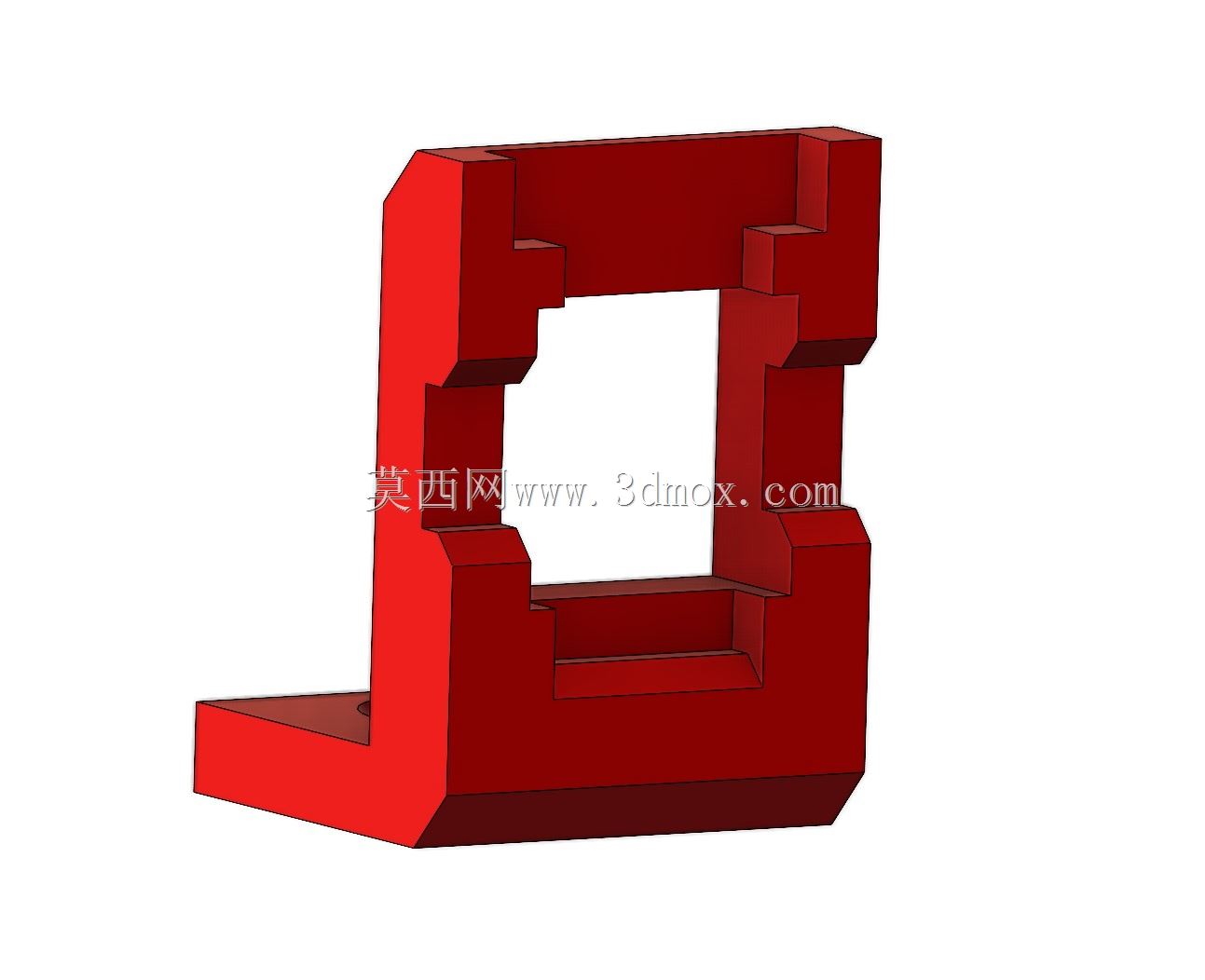

　　在LED灯带小批量试制、手工返修焊接的作业场景中，SMD5050灯珠的定位精度直接决定焊接良率——这类表贴灯珠引脚间距仅1.27mm，手工摆放时极易出现偏移、歪斜，焊接后容易出现虚焊、连锡，甚至因为对位偏差导致灯珠发光角度偏离设计要求。这款L型夹持结构正是针对这类作业痛点开发的辅助定位构件，整体采用一体式L型弯折构型，底部平直支撑边可直接贴合工作台面或PCB载具边缘，无需额外固定即可保持放置稳定性，垂直立边与底部支撑边呈90度直角公差控制在0.05mm以内，可作为灯带基板定位的垂直基准面。

　　结构中部开设的方形通槽是核心定位区域，槽体内侧设置有四组对称分布的阶梯卡位，上下两组卡位分别对应SMD5050灯珠的本体厚度与灯带基板的厚度，卡位的台阶高度差经过反复适配调整，放入灯珠与基板后，灯珠引脚可刚好与基板焊盘对齐，不会出现高低错位导致的焊接间隙。槽体的开口尺寸略大于SMD5050灯珠的标称外形尺寸，单边预留0.1mm的取放间隙，既不会因为间隙过大导致定位偏移，也不会因为间隙过小造成灯珠卡滞、取放困难，作业时可直接将灯珠从槽体正面推入卡位，完成焊接后从背面轻轻顶出即可，无需额外的锁紧或释放机构，操作步骤极简，适配单人快速作业的节奏。从安装边界来看，该结构整体外轮廓尺寸控制在紧凑型范围内，底部支撑边的宽度足够保证放置时的抗倾覆能力，不会因为焊接时烙铁的触碰导致结构侧翻，垂直立边的高度刚好覆盖灯珠与基板的叠放总厚度，不会过高遮挡焊接操作视线，也不会过低失去定位限位作用。结构的所有棱边都做了0.2mm的倒角处理，避免取放过程中划伤灯带基板的绝缘层或是作业人员的手指，所有配合面都保持平直无拔模斜度，保证定位面与工件的贴合度，不会因为斜度导致定位累积误差。

　　在实际产线小批量试产场景中，这类简易夹持工装可替代昂贵的高精度SMT定位治具，针对小批量定制款灯带、样品打样的焊接作业，大幅降低对位辅助时间，减少因为手工对位偏差导致的物料损耗，同时该结构可直接采用3D打印工艺快速制作，针对不同厚度的灯带基板或是不同尺寸的表贴灯珠，仅需调整槽体卡位的台阶尺寸即可快速迭代，无需开模制作，大幅缩短工装的准备周期。结构的L型构型还具备多场景适配能力，除了平放在工作台面使用外，也可通过底部支撑边的安装孔位（可根据使用需求后期加装）固定在小型焊接工作台的侧边，作为批量焊接时的固定定位工位，垂直立边的外侧平面可作为灯带长度方向的定位基准，配合长度标尺即可实现定距焊接灯珠的作业需求。

　　在设计过程中，特意规避了复杂的活动构件，整体为一体式结构，没有装配间隙带来的定位误差，长期使用也不会出现构件磨损松动导致的精度下降问题，结构的壁厚经过受力验证，常规手工焊接的按压力度不会导致结构变形，可满足长期反复使用的强度要求。槽体内部的阶梯卡位边缘做了微小的让位斜口，方便灯珠和基板的滑入，不会因为直角边的卡滞导致工件放入不到位，每个卡位的位置度公差控制在0.03mm以内，保证灯珠放入后引脚与焊盘的重合度满足焊接要求，不会出现引脚偏出焊盘的问题。针对焊接作业的高温环境，若采用耐高温光敏树脂或是PLA+耐高温材料打印，可耐受焊接时烙铁近距离的热辐射，不会因为短期高温出现结构软化变形，若用于更高温的波峰焊辅助定位，也可更换为金属材质通过机加工制作，结构本身的构型完全适配机加工的工艺要求，没有倒扣或是难以加工的特征。
