工业气动压紧式夹持工装结构设计

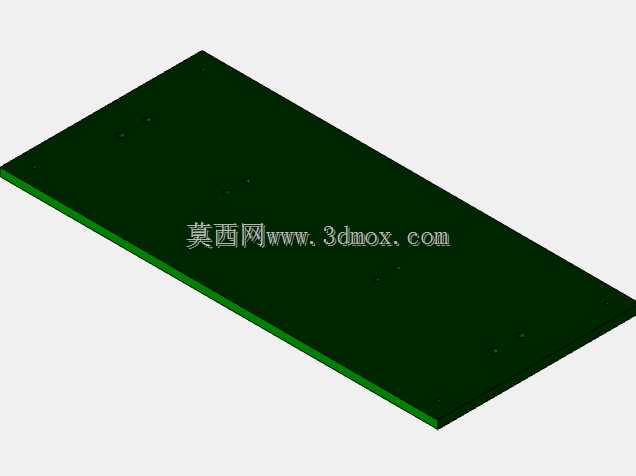

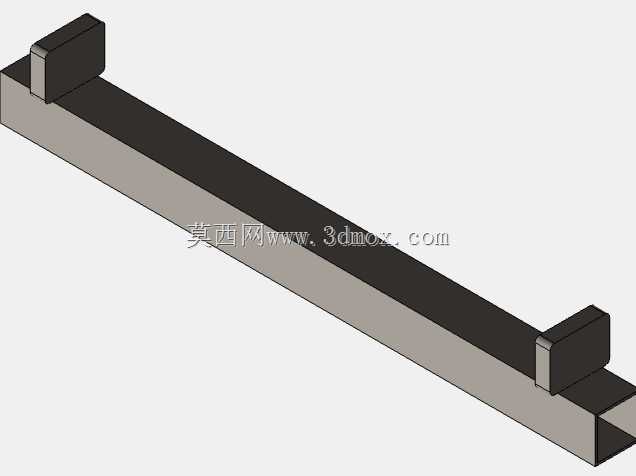

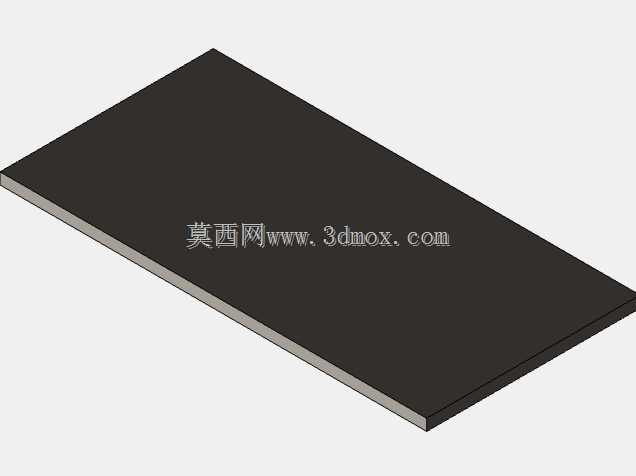

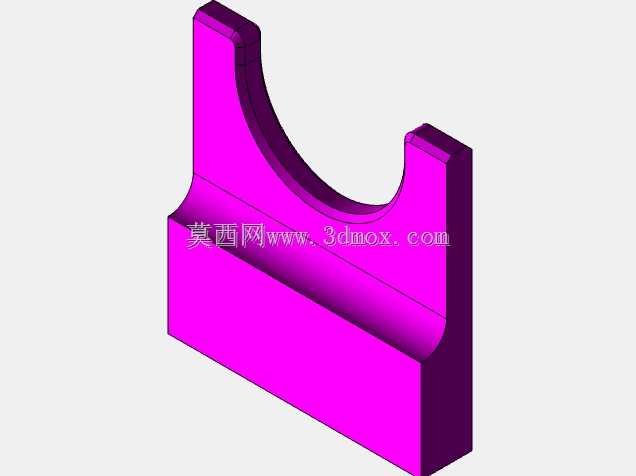

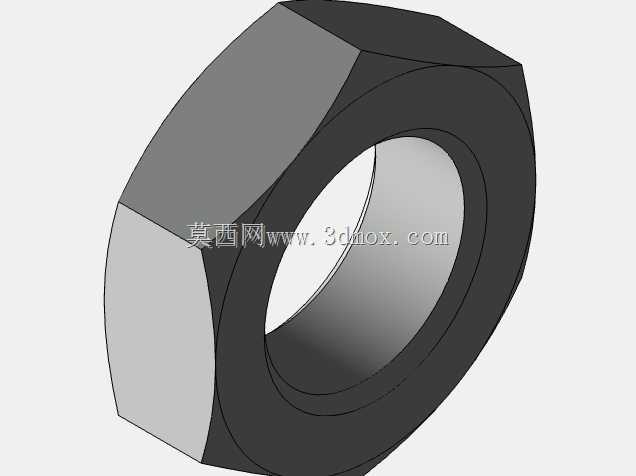

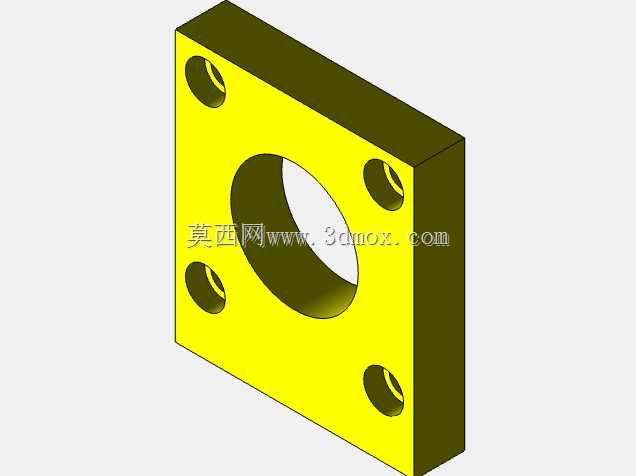

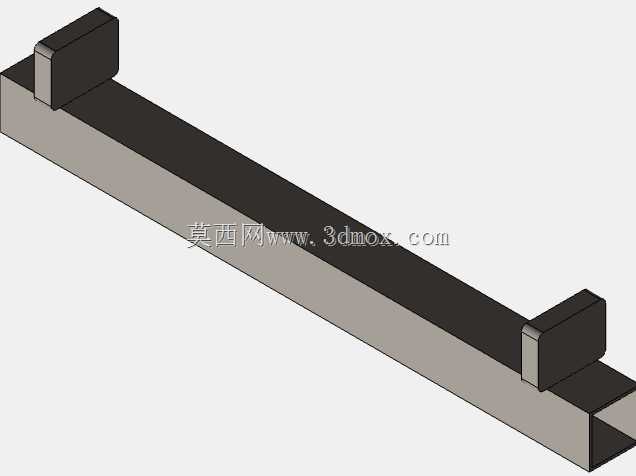

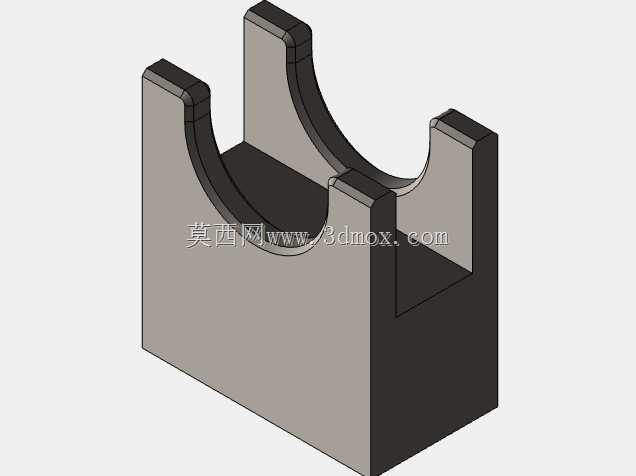

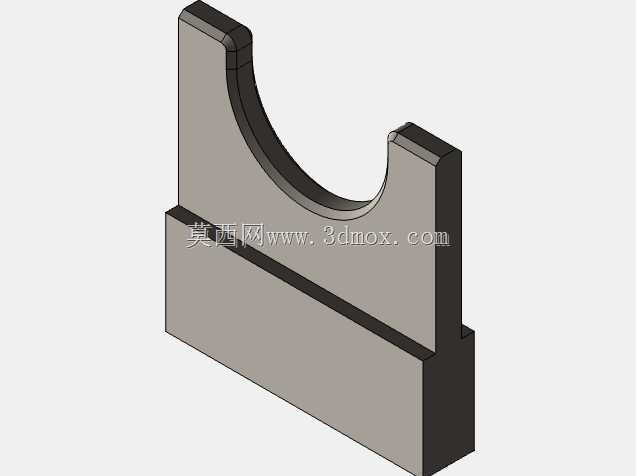

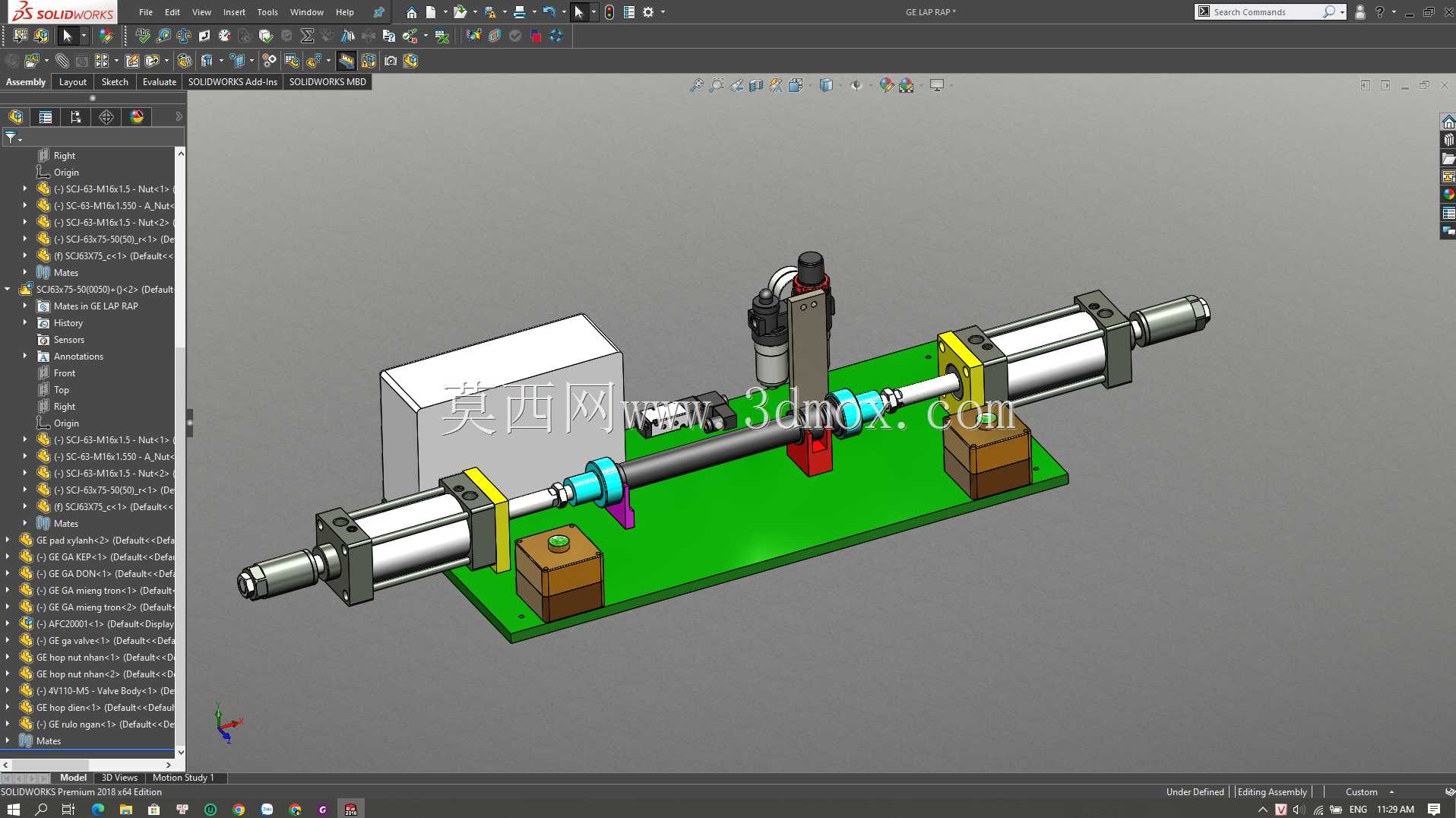

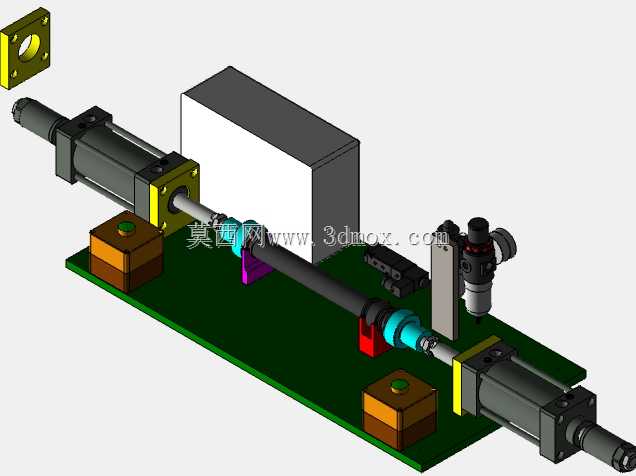

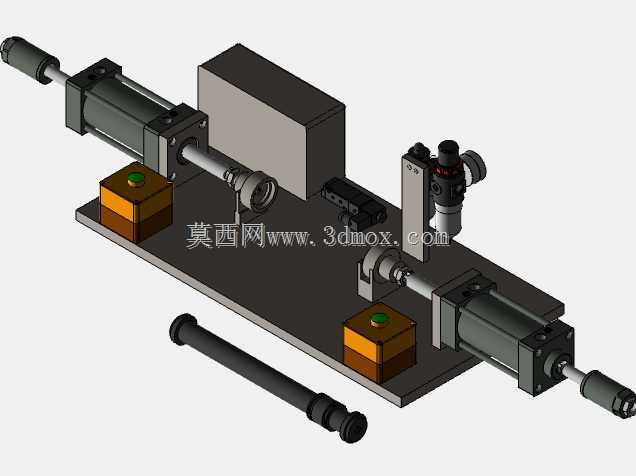

　　在自动化产线的工件定位装夹环节，这类气动压紧夹具的应用覆盖了电子元器件组装、小型变压器铁芯叠压定位、精密零部件铣削加工装夹等多个场景，相比手动螺旋压紧结构，它能通过气动回路实现快速的压紧与松开动作，单工位装夹耗时可压缩至0.5秒以内，适配批量连续生产的节拍要求。从结构布局来看，该夹具采用长条形主体基座作为承载核心，基座上预留的多组沉头安装孔可直接通过内六角螺栓固定在工装台板或者生产线随行夹具上，安装孔位的间距遵循通用工装的孔系标准，不需要额外做转接板加工就能适配多数现有工作台的安装网格，基座侧面的定位销孔可配合圆柱销实现重复安装的定位精度，重复装夹的位置偏差可控制在0.02mm以内，满足精密加工或者高精度组装的定位要求。

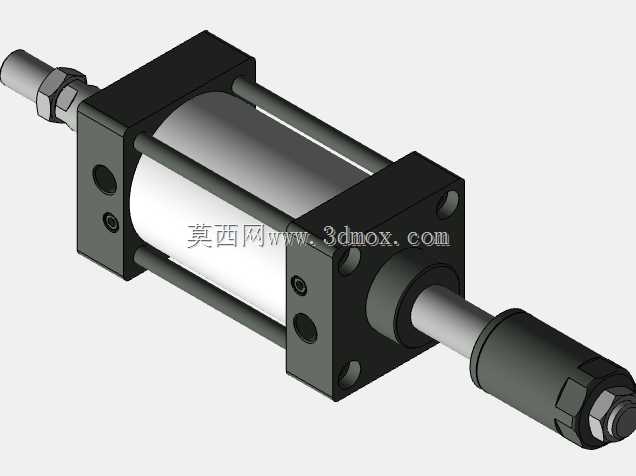

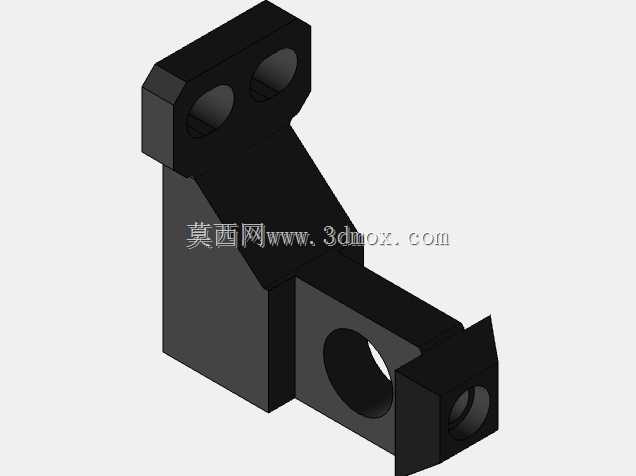

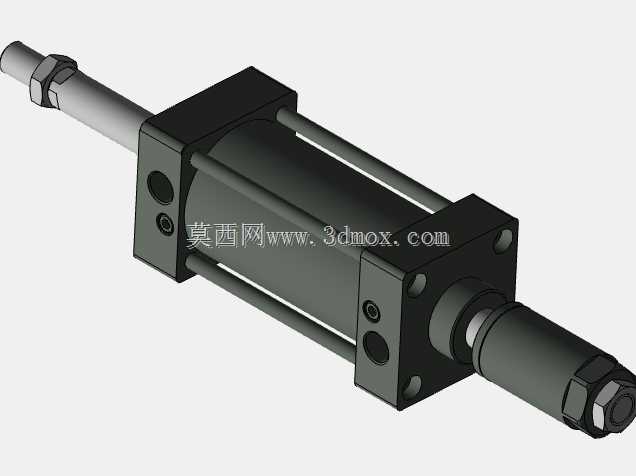

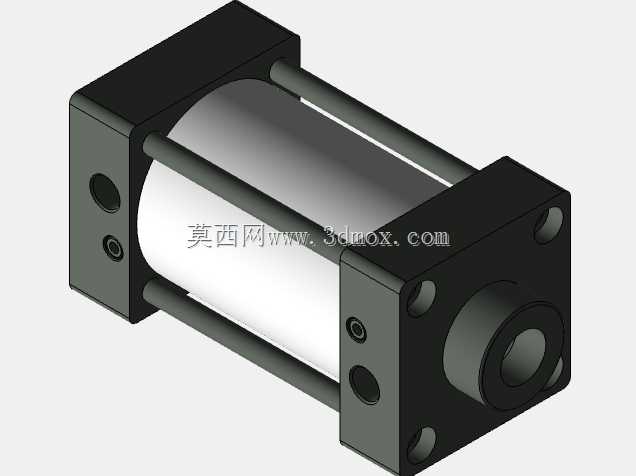

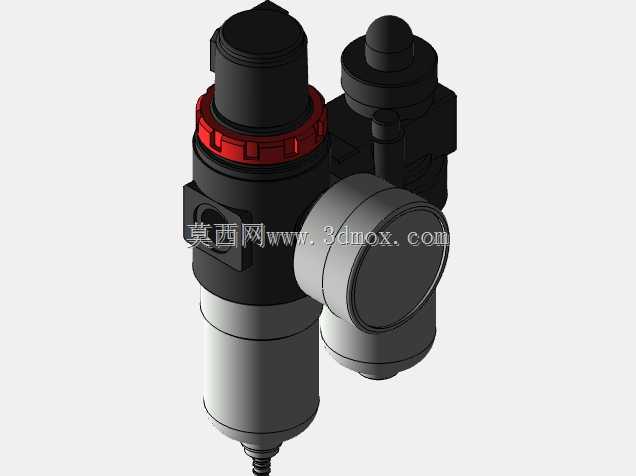

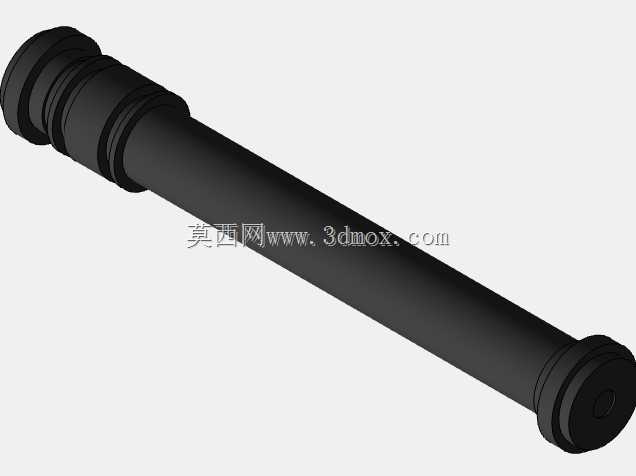

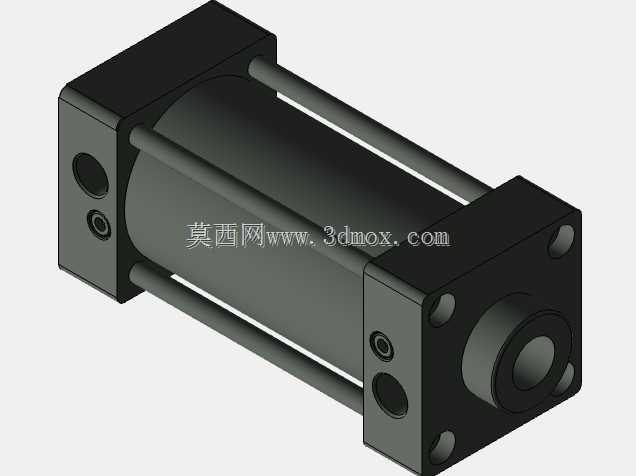

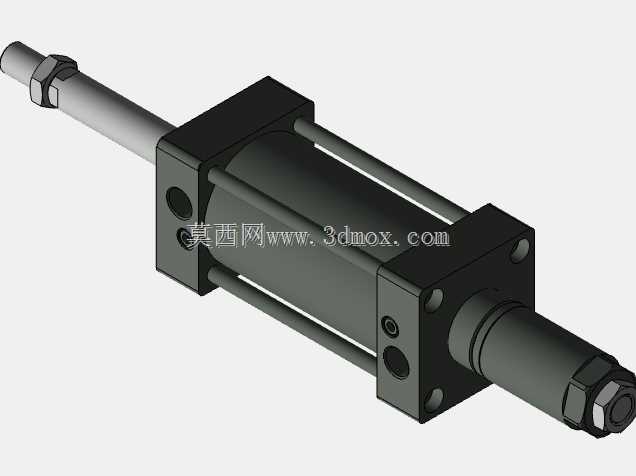

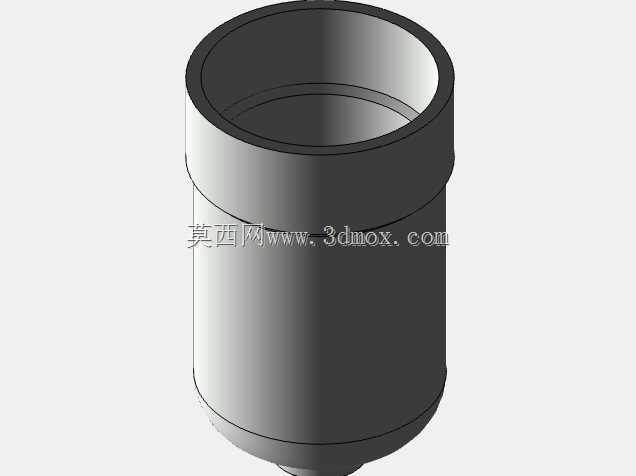

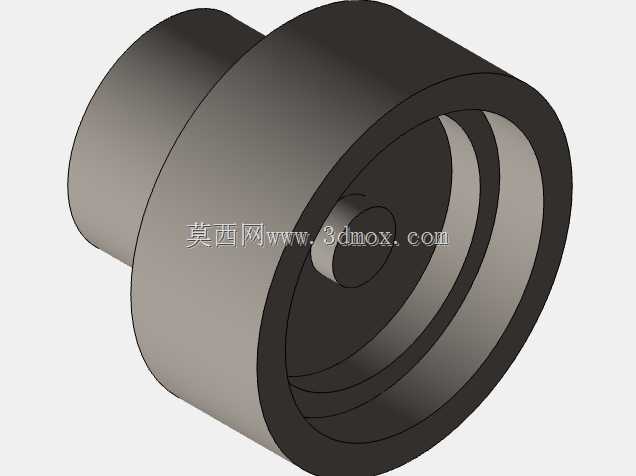

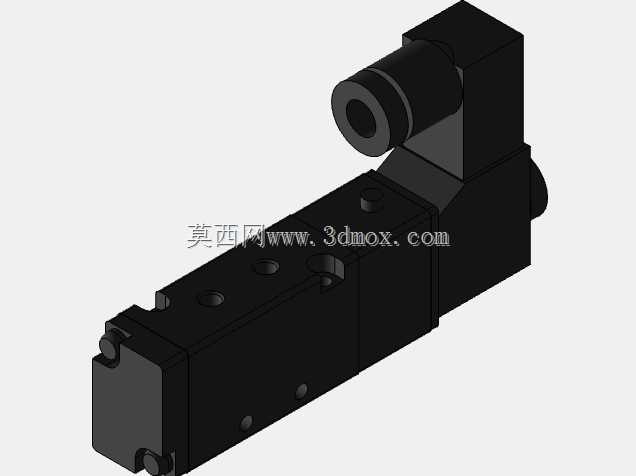

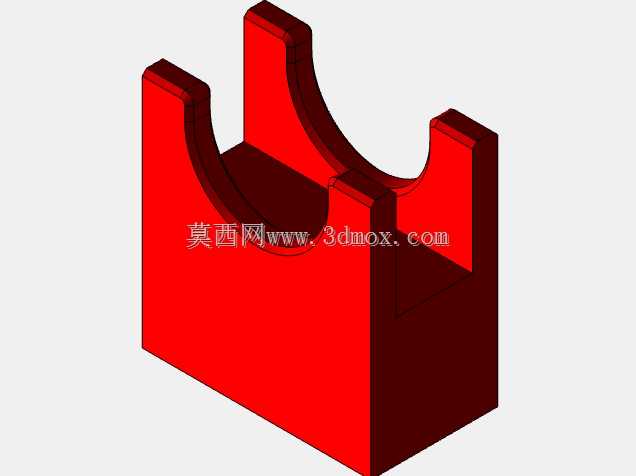

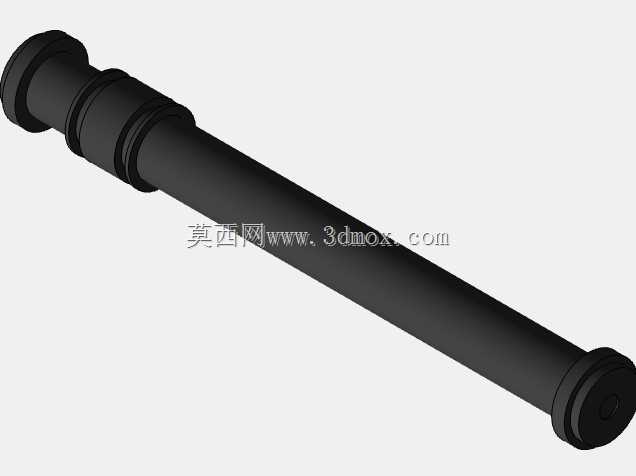

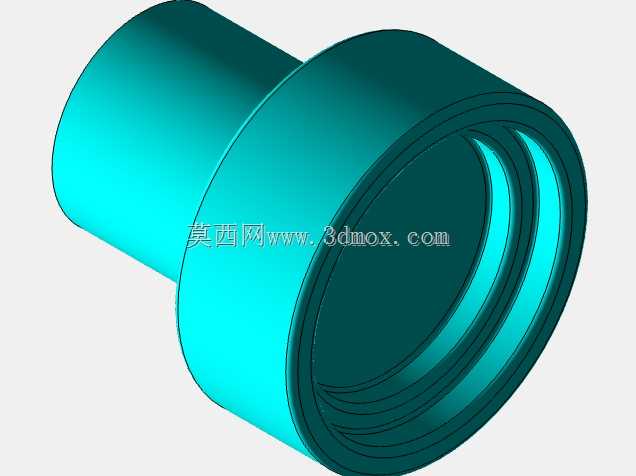

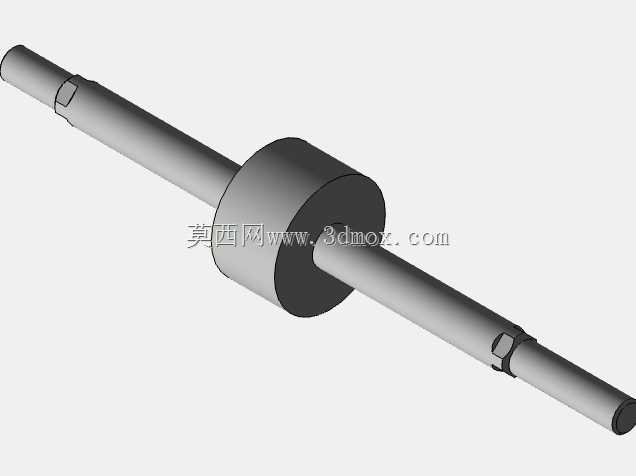

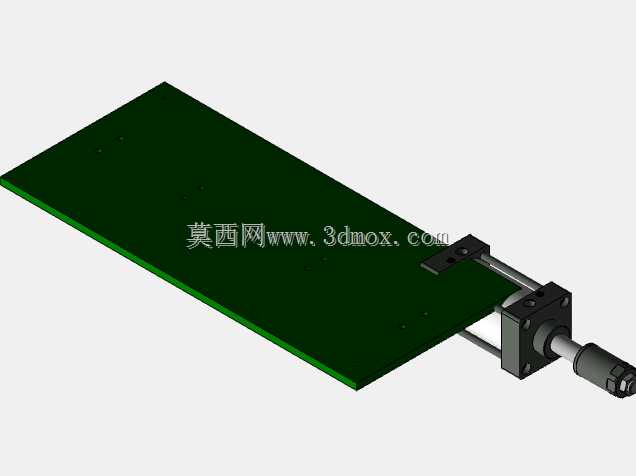

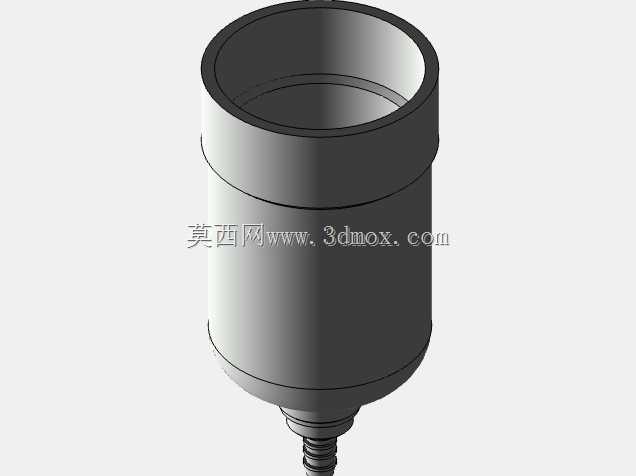

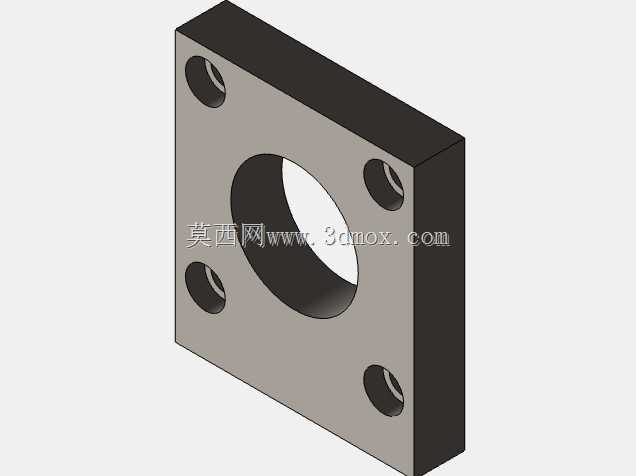

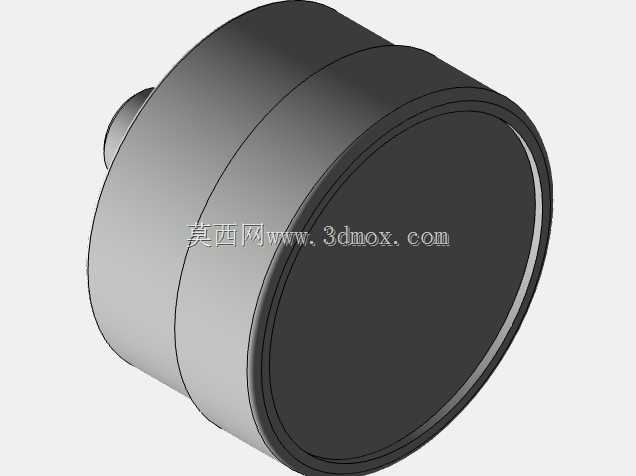

　　夹具的驱动端采用侧置式气动缸布局，缸体与基座通过一体化的连接座整合为整体结构，避免了分体式安装带来的连接刚性不足问题，气动缸的活塞杆输出端连接压头摆臂结构，当压缩空气通入缸体无杆腔时，活塞杆伸出带动摆臂绕转轴转动，最终压头垂直压合在待装夹工件的上表面，压紧力可通过回路中的调压阀在0.2-0.8MPa供气压力区间内调节，对应最大压紧力可达1200N，既可以满足薄型硅钢片叠装的压紧需求，也不会因为压力过大造成脆性工件的压损。压头的接触端面做了防滑纹理处理，同时预留了软质垫片的安装槽，针对不同材质的工件可以更换聚氨酯、铜质或者硬质合金的压头垫片，避免压伤工件表面。

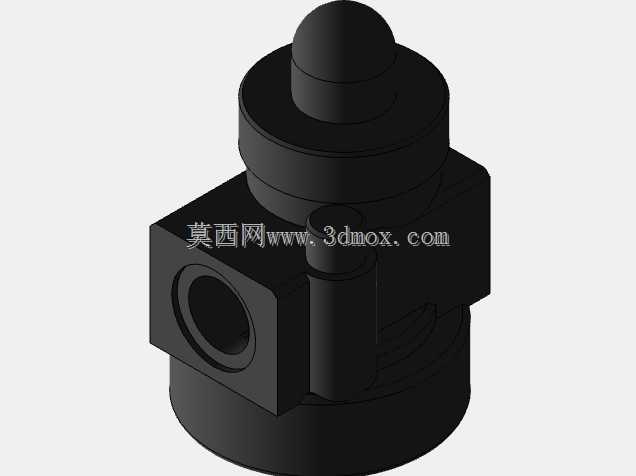

　　在结构设计的细节上，基座上的多组调节螺孔可适配不同长度规格的压臂安装，针对不同尺寸的待装夹工件，只需要更换对应长度的压臂、调整压头的伸出位置，不需要更换整个夹具主体就能覆盖一定尺寸范围内的工件装夹需求，大幅降低了多品种小批量生产场景下的工装投入成本。夹具的气路接口设置在缸体的侧上方，采用标准M5快插接口规格，现场接管时不需要做特殊的接头转换，气路通道在基座内部做了集成式钻孔处理，减少了外接管路的数量，避免生产过程中管路剐蹭带来的漏气风险。

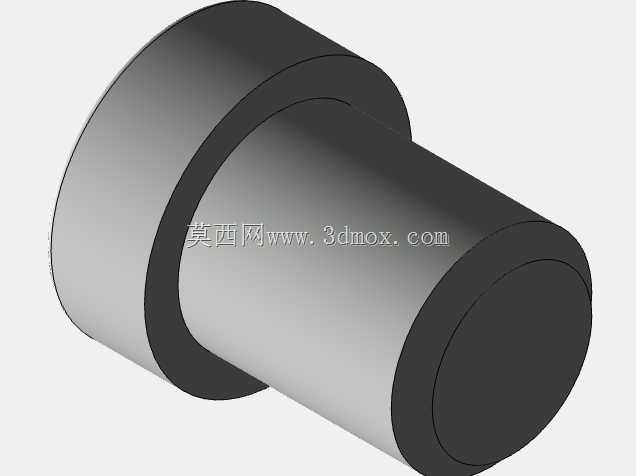

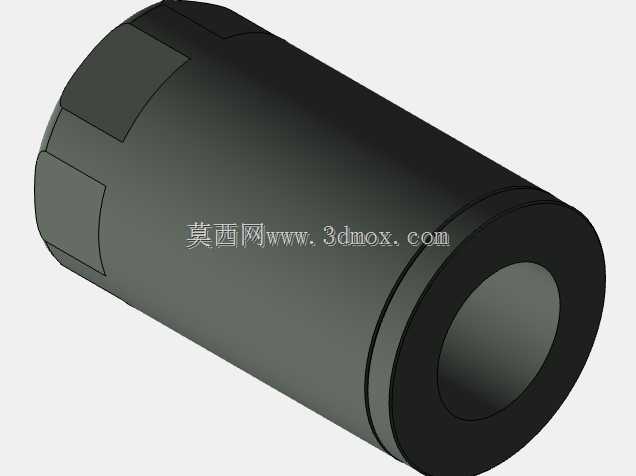

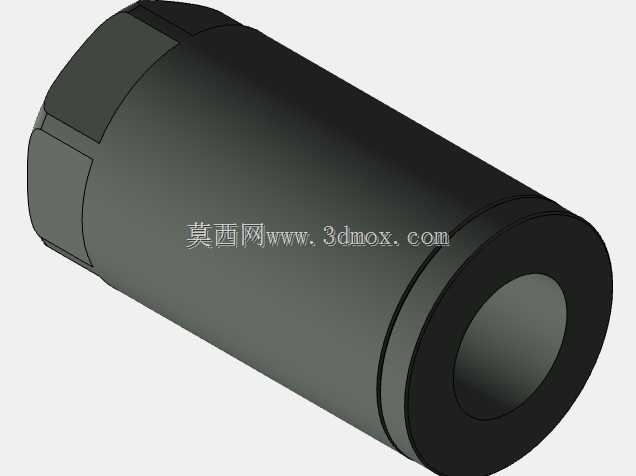

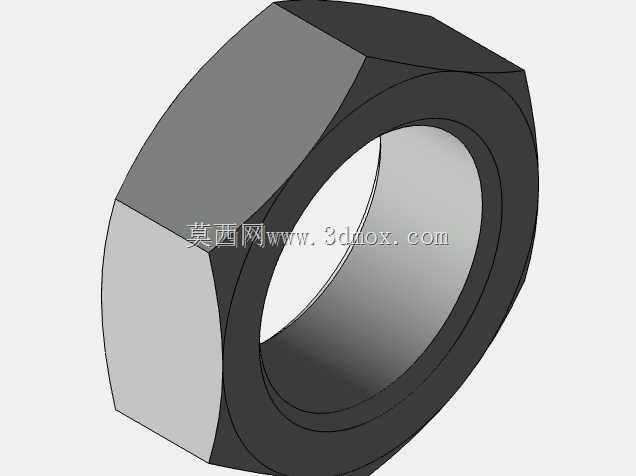

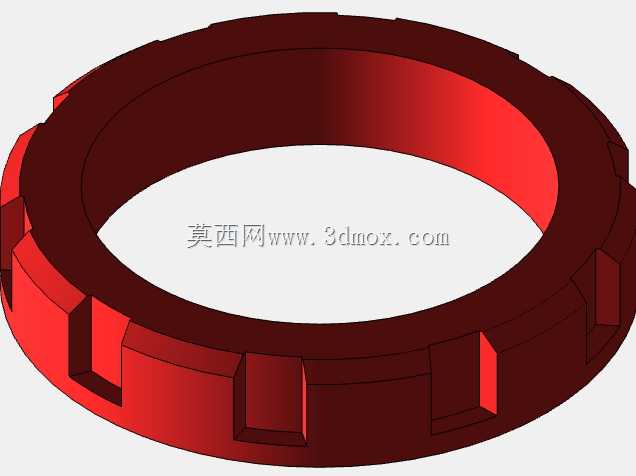

　　从安装边界来看，该夹具的整体横向长度控制在180mm以内，宽度方向最大尺寸为45mm，竖直方向在压臂完全抬起状态下的总高度为110mm，压紧状态下高度为85mm，安装时只需要在台板上预留对应尺寸的安装空间即可，相邻夹具的最小安装间距可控制在60mm，适合在多工位密集排布的组装工装或者多工位加工治具上使用。夹具的运动部件之间都设置了自润滑轴承衬套，长期往复运动下不需要频繁加注润滑脂，维护周期可延长至120万次动作以上，适配工业现场长时间连续运行的使用要求。在实际选型应用时，需要根据待装夹工件的压紧点位置、所需压紧力大小、安装空间的限制来确认压臂长度和供气压力参数，针对有防尘要求的加工场景，还可以在摆臂的转动缝隙处加装防尘密封圈，避免切削碎屑或者粉尘进入转动副造成卡滞。这类夹具的结构设计充分考虑了现场使用的通用性和维护便捷性，没有采用复杂的非标定制零件，多数易损件都采用标准件，现场维护时可以快速更换损坏的密封件或者压头，不需要整体更换夹具，能有效降低生产线的停线维护时间。
