三电芯18650电池定位堆叠夹具结构

　　在圆柱锂电池PACK组装、小批量电芯测试分选的作业场景里，单组多电芯的定位一致性一直是影响作业效率的核心痛点，这款三电芯定位夹具就是针对18650规格圆柱电芯的并行堆叠作业需求开发的定位工装。从实际使用场景来看，不管是小批量电池组的预组装定位、电芯点焊前的位置固定，还是多组电芯单元的批量堆叠码放，这款夹具都能提供稳定的位置约束，避免电芯在作业过程中出现偏移、滚动，导致极片对齐度不足、焊点位置偏差的问题。

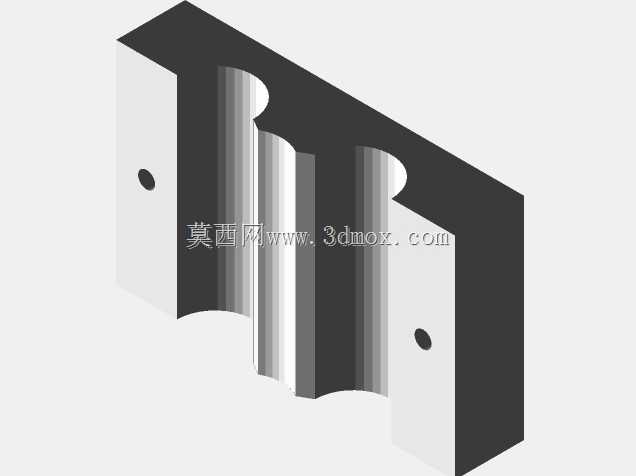

　　从功能特性上看，这款夹具采用三槽位并行布局，单个夹具可同时容纳3颗标准18650圆柱电芯，槽位的内径尺寸匹配18650电芯的常规外径公差，槽壁预留了0.1mm的取放间隙，既保证电芯放入后不会出现径向晃动，又能让作业人员徒手完成电芯的取放，不需要额外的辅助工具。夹具本体采用分体式锁紧结构，两侧设置了内六角锁紧螺钉位，可根据实际作业需求调整槽位的夹紧力度，针对带外皮的成品电芯、剥去外皮的裸电芯都能适配，不会出现夹伤电芯外皮或者夹紧力不足的问题。夹具的底座平面做了平面度处理，基准面的平面度公差控制在0.05mm以内，保证多组夹具堆叠时的基准统一，不会出现层间错位。

　　设计思路上，这款夹具做了可堆叠的结构优化，也就是版本迭代后重点强化的并行组合堆叠能力，夹具的上下端面设置了对应的定位止口，多组夹具沿垂直方向堆叠时，止口结构可以完成自动对位，不需要额外的对齐操作，就能保证每层电芯的位置度一致，满足批量电芯预固定、多组单元同时作业的需求。和传统的单电芯夹具、无定位的通用托盘相比，这种三槽位可堆叠的设计，既兼顾了小批量作业的灵活性，又能通过堆叠扩展满足批量作业的效率要求，不会出现单夹具槽位过多导致的电芯取放不便、局部槽位损坏后整具报废的问题。

　　从安装边界和外形尺寸来看，这款夹具的整体轮廓为方正块体结构，占用的工作台面尺寸较小，单组夹具的宽度刚好适配3颗18650电芯并排的宽度，长度方向预留了锁紧螺钉的安装空间，不会和周边的点焊电极、电芯抓取机构产生运动干涉。夹具的底部没有突出的安装结构，可以直接放置在工作台面、流水线治具板上使用，也可以通过侧面的螺钉孔固定在专用作业工装上，适配不同的作业工位布局。槽位的深度设计参考了18650电芯的常规高度，电芯放入后上端露出的高度刚好满足点焊、贴辅料的作业空间要求，不会因为槽位过深导致作业工具无法接触电芯极柱，也不会因为槽位过浅导致电芯倾斜。

　　在实际工程应用中，这类夹具还可以根据具体的作业需求做拓展，比如在槽位侧壁增加负压吸附孔，配合真空系统实现电芯的自动固定，或者在底座增加定位销孔，和自动化生产线的治具板配合实现自动上下料。和一体化的多电芯治具相比，这种模块化的单组三电芯夹具，维护成本更低，单个槽位出现磨损后只需要更换对应的夹具单元，不需要整体更换治具板，同时堆叠组合的方式也更灵活，可以根据单次作业的电芯数量，自由组合堆叠的层数，适配不同规格的小批量电池组组装需求，在实验室电芯测试、小批量定制电池组生产、手工PACK作业场景下的实用性非常突出。夹具的边角位置都做了倒角处理，避免作业过程中划伤操作人员或者电芯外皮，所有的棱边都做了去毛刺处理，符合工装设计的安全要求。锁紧螺钉采用标准的内六角圆柱头螺钉，属于通用标准件，出现损坏后可以快速更换，不需要定制特殊配件，进一步降低了工装的使用和维护成本。
