小型电子设备防护外壳结构设计

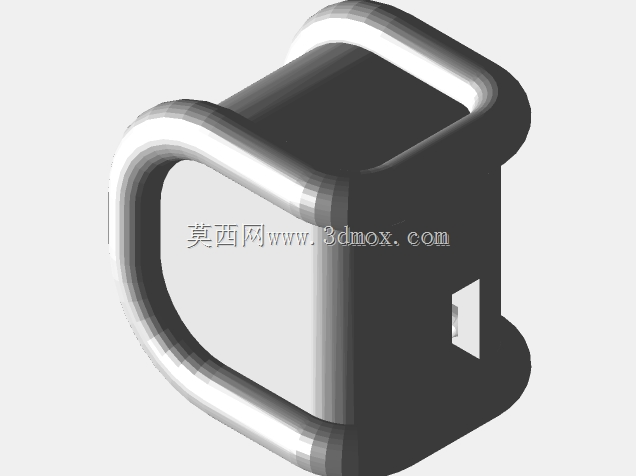

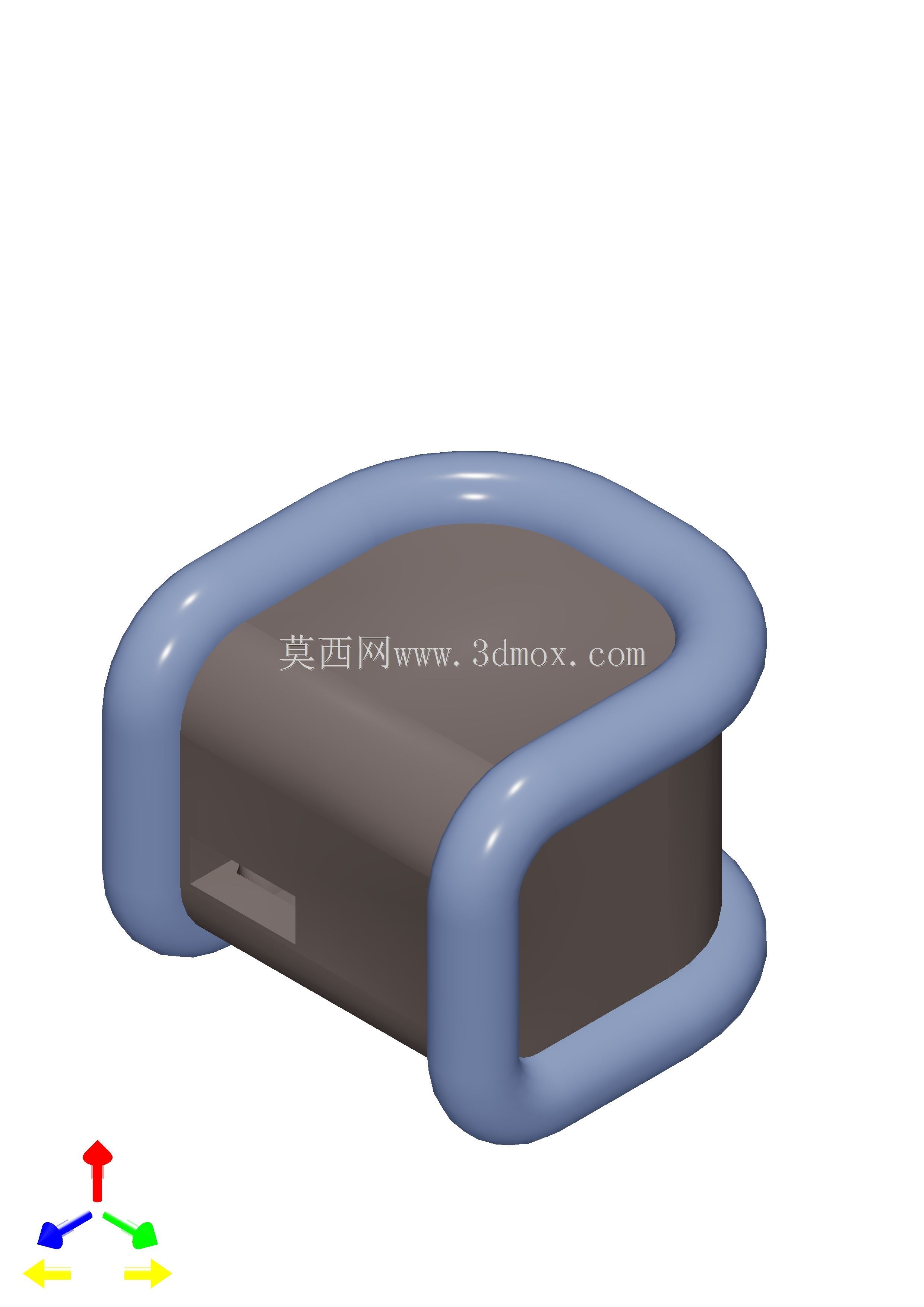

　　这款小型电子设备外壳，主要面向便携类低压电子功能模块的封装需求，常见应用场景包括小型信号转换模块、便携检测探头内置电路、桌面型迷你数据采集单元这类对空间占用有严格限制的电子装置，能够为内部PCB板、贴片元件、接线端子提供可靠的物理防护，同时兼顾日常使用中的握持手感与接口对位精度。从结构设计逻辑来看，外壳采用上下分体式扣合结构，周圈设置了一圈凸起的软质防护边，这部分结构在实际使用中能够抵消意外跌落时的冲击能量，避免硬碰撞直接传递到内部电路板，同时凸起的边框也能在外壳平放时让底部与接触面留出微小间隙，减少桌面水渍、灰尘直接侵入接缝的概率。

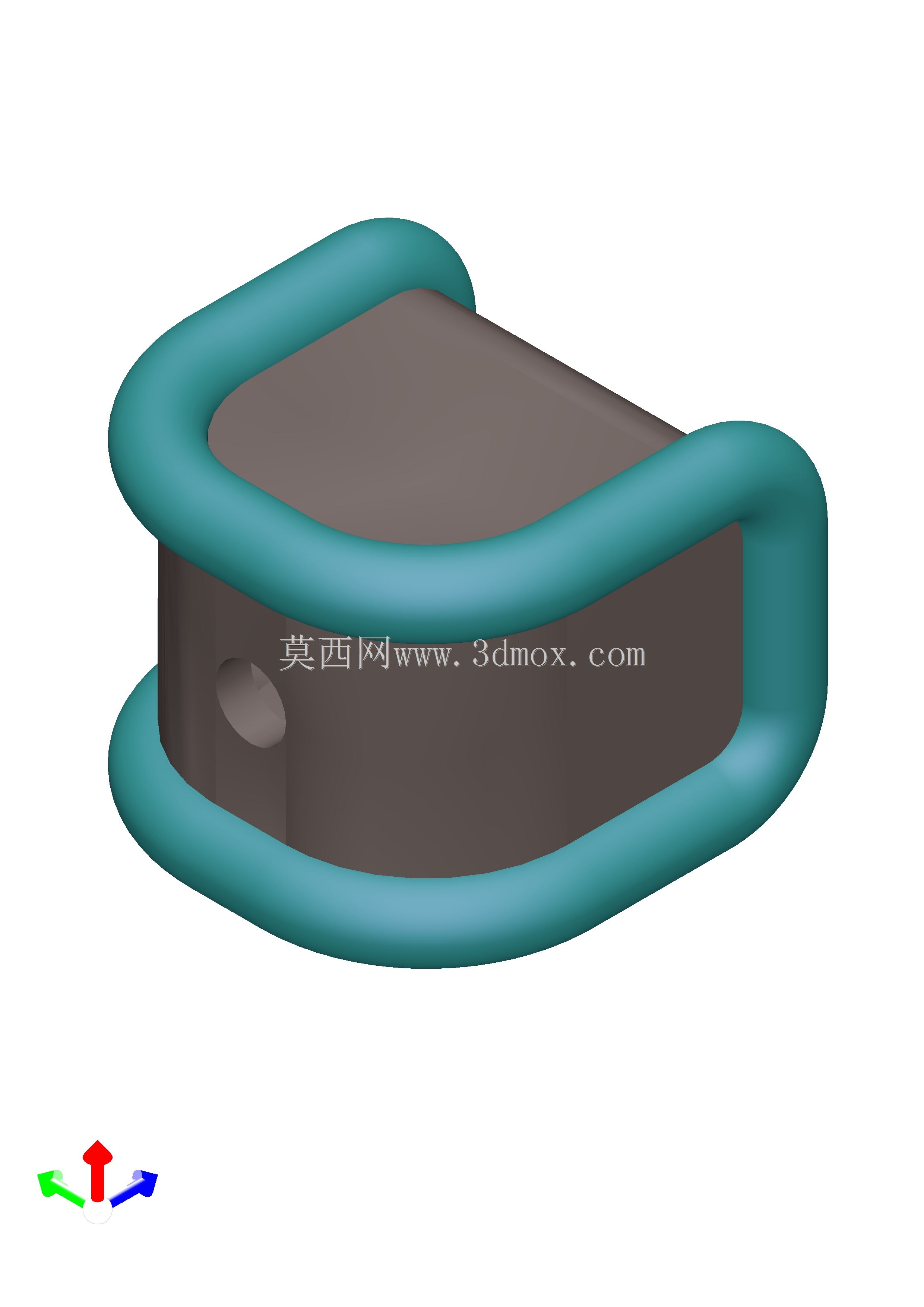

　　外壳主体的内腔尺寸按照常规迷你PCB板的通用规格预留，内部设置了两个定位柱，对应PCB板上的标准安装孔，装配时不需要额外打胶，直接通过卡扣配合定位柱就能完成电路板的固定，减少装配工序的耗时。侧面预留的插槽位置，按照常用的Micro接口、Type-C接口或者迷你拨码开关的通用尺寸做了让位设计，槽口边缘做了0.2mm的倒角处理，避免插拔接头时被外壳边缘刮伤线材外皮，同时槽口的定位公差控制在±0.1mm，能够保证外接接头插入后不会出现松垮晃动的情况，提升连接可靠性。从安装边界来看，这款外壳整体轮廓做了大圆角过渡，没有尖锐的棱角，既能够避免使用过程中划伤操作人员，也能在多设备密集排布的机柜内减少相邻设备之间的剐蹭。

　　周圈的防护边与主体外壳采用一体化结构设计，不需要额外装配缓冲胶套，减少了零件数量，也避免了胶套脱落丢失的问题。外壳表面做了细磨砂纹理处理，既能够减少日常使用中指纹、划痕的残留，也能提升手持时的摩擦力，减少手滑掉落的概率。在结构强度设计上，外壳的壁厚按照常用的ABS注塑工艺参数设置，主体壁厚均匀控制在1.8mm，既不会因为壁厚过薄导致装配时出现形变，也不会因为壁厚过厚造成注塑过程中出现缩痕、翘曲的问题，同时在卡扣对应的位置做了局部加厚处理，保证多次拆装卡扣不会出现断裂失效的情况。内腔的边角位置都做了R1的圆角过渡，避免注塑时出现应力集中，也能在装配电路板时不会刮伤PCB板上的贴片元件引脚。

　　针对内部电路的散热需求，外壳底部与防护边之间预留的间隙能够形成自然的空气流通通道，不需要额外开设散热孔就能满足小功率电子模块的散热需求，同时也能避免灰尘通过散热孔直接落到电路板上，提升设备在多尘环境下的使用寿命。在实际选型适配时，这款外壳可以直接适配长宽尺寸在40mm以内、厚度在15mm以内的小型电路板，不需要额外做结构修改，对于需要快速打样验证的小型电子项目来说，能够直接套用外壳结构，减少外壳设计的周期，加快项目验证进度。外壳的扣合接缝位置设置了0.1mm的止口结构，扣合后接缝紧密，既能够提升整体的结构刚性，也能减少日常使用中液体泼溅渗入内部的风险，满足一般桌面使用场景的防护要求。
