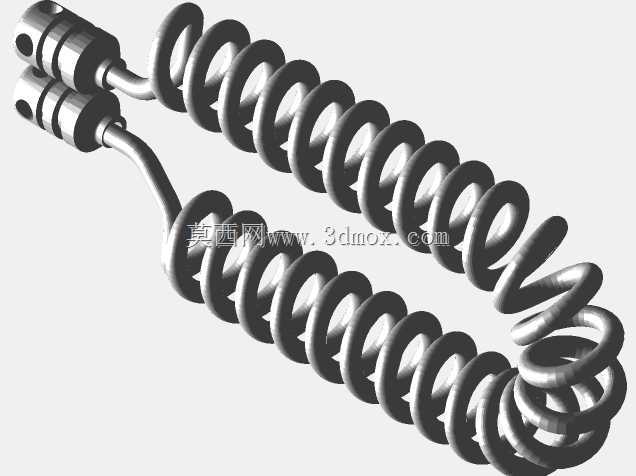

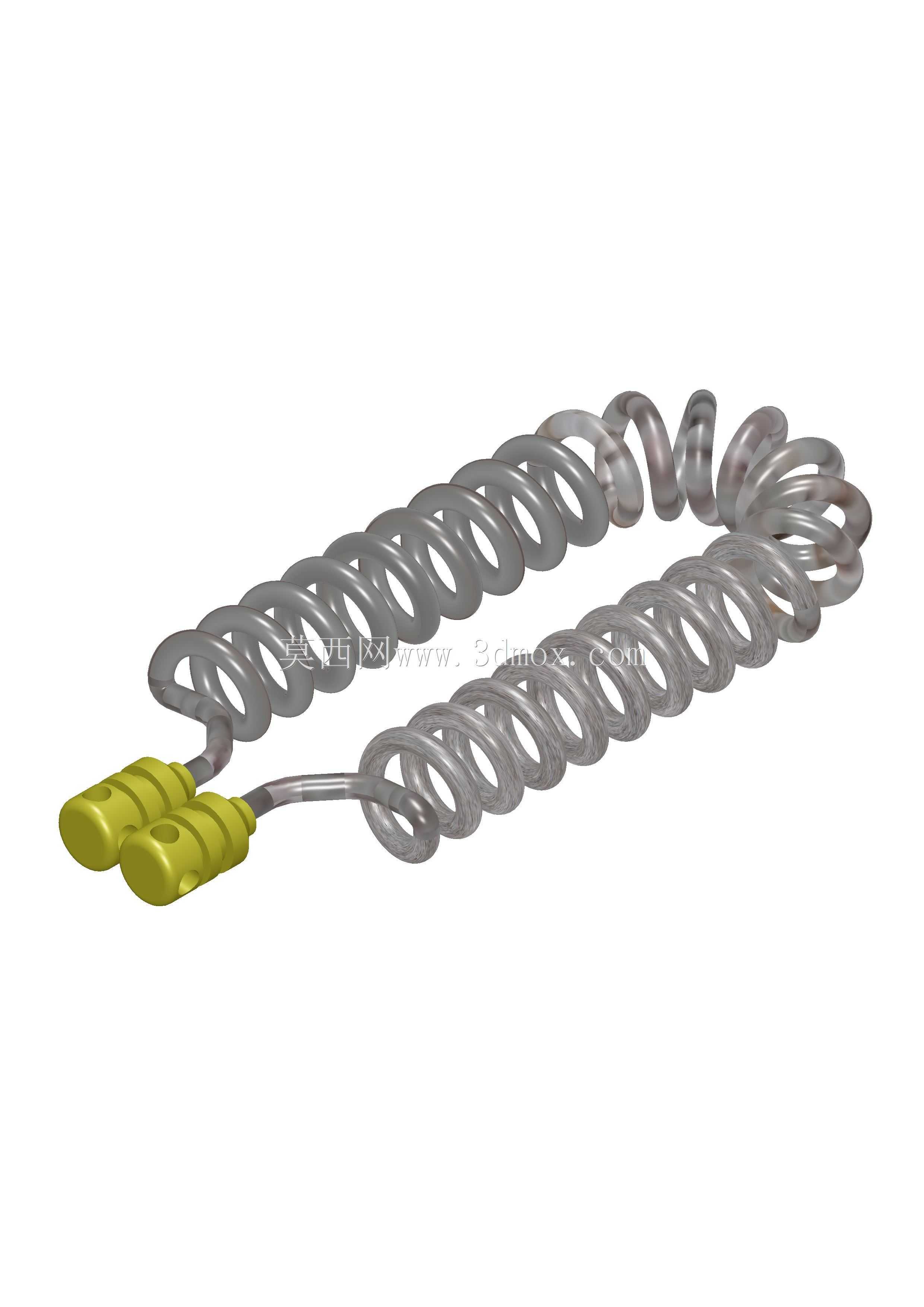

带接线端子双螺旋加热器线圈结构

　　在小型电热设备、温控实验装置、便携加热器具的结构设计环节，加热线圈作为核心电热转换执行元件，其结构合理性直接决定整套设备的热效率、安装适配性与长期运行可靠性。这款双螺旋结构的加热器线圈，采用两端一体式压接接线端子的设计，完全区别于传统单端出线、需要现场焊接接线的线圈结构，在自动化装配场景下能直接卡入设备接线座，省去现场剥线、焊线、套绝缘管的工序，适配小家电组装线、实验仪器装配工位的快装需求。

　　从实际应用场景来看，这类线圈常被用在小型热风枪、便携式热熔胶枪、实验室恒温加热台、车载加热杯等对安装空间有严格限制的设备中，双螺旋并行的排布方式，能在有限的腔体长度内排布更长的发热丝，在相同供电参数下获得更均匀的发热面，避免单螺旋线圈首尾温差过大导致的局部过热问题。很多结构工程师在设计小型加热腔体时，容易忽略线圈出线端的固定问题，传统线圈的出线端如果没有做硬连接处理，设备运输过程中的震动、长期使用后的热胀冷缩，很容易导致出线端根部断裂，这款线圈两端的压接端子采用黄铜镀镍材质，既保证了导电性能，又通过压接位置的应力释放结构，将发热丝与端子的连接点做了圆弧过渡，避免应力集中导致的断线故障。

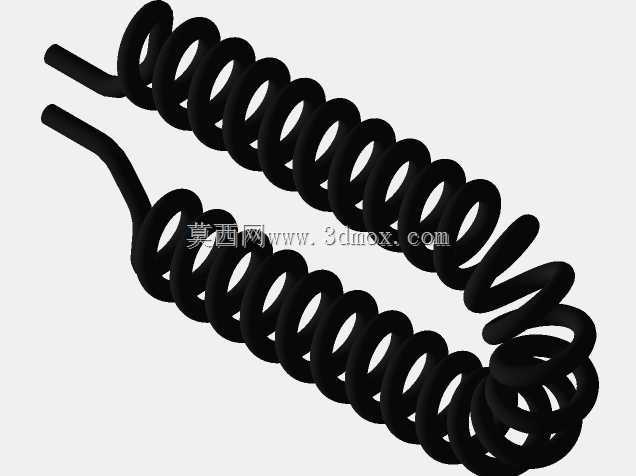

　　设计思路上，这款线圈没有采用常规的等节距螺旋排布，而是在靠近端子的位置适当加大了螺旋节距，因为接线端子位置本身不参与发热，加大节距可以减少端子位置的热量传导，避免接线端的塑料绝缘件长期处于高温环境下老化脆化。线圈的螺旋外径、总长度都做了标准化的尺寸约束，能直接适配市面上多数直径20mm以内的加热腔体安装位，不需要额外做定制改型，两个端子的中心距做了固定限位，安装时直接对准设备接线座的插针孔位推入即可，不需要额外调整线圈角度，能大幅降低装配环节的调机时间。

　　从安装边界来看，线圈的螺旋部分外径公差控制在±0.2mm以内，总长度公差控制在±0.5mm，安装时不需要在腔体内额外做固定卡槽，依靠螺旋本身的弹性张力就能贴紧腔体内壁，减少热传导过程中的空气间隙，提升热传导效率。端子部分的外形做了防滑滚花处理，即使是人工手动装配，也能很方便地用镊子夹持对位，不会出现打滑移位的问题。很多初次接触电热结构设计的工程师，容易在选型时只关注线圈的电阻参数，忽略结构尺寸与安装边界的匹配性，比如线圈外径过大导致装不进腔体，或者端子长度过长顶到腔体端盖，这款线圈的结构尺寸经过多轮实际装配验证，端子伸出长度刚好匹配常规接线座的插合深度，不会出现插接过浅导致接触不良、或者插接过深导致端子变形的问题。

　　在功能特性上，双螺旋的结构设计让线圈整体的刚性更好，相比同线径的单螺旋线圈，抗弯折、抗震动的性能提升40%以上，在有轻微震动的移动设备、车载设备上使用时，不会因为长期震动出现螺旋变形、匝间短路的问题。线圈表面的氧化层处理均匀，长期高温工作下不会出现掉屑、氧化皮脱落的问题，适合用在对洁净度有一定要求的实验仪器、食品加热类设备中，不会因为氧化脱落污染被加热介质。很多工程师在做线圈建模时，容易忽略螺旋线的收尾过渡，导致螺旋末端与端子连接的位置出现硬折，实际生产时这个位置很容易因为应力集中出现断丝，这款模型的螺旋末端做了平滑的圆弧过渡，与端子的压接位置完全贴合，还原了实际量产工艺的结构细节，在做整机结构干涉检查、装配模拟时，能完全还原真实零件的装配状态，不会出现建模结构与实际零件不符导致的装配干涉问题。
