可锁定式电池隔离器三维结构设计

　　从实际功能来看，该元件承担直流主回路的通断控制，额定适配大电流直流工况，能够在设备检修、长期存放、故障处置时可靠切断电池组与后端负载的物理连接，避免回路暗电流耗电、检修过程中意外带电、故障状态下短路起火等问题，顶部的旋钮式操作结构搭配锁止设计，操作时通过提拉旋转完成通断切换，到位后可通过挂锁等方式锁定在断开位置，从机械结构上杜绝误操作合闸的可能，相比普通扳钮式隔离开关，操作逻辑更清晰，状态辨识度更高，运维人员在现场可以快速判断回路是否处于安全断电状态。在低压直流配电系统尤其是新能源车辆、工业电动设备的回路设计中，电池隔离器是直接关系到整车、整机电安全与运维安全的核心元件，这款可锁定结构的电池隔离器，主要针对需要明确断电状态、具备防误操作要求的直流主回路场景设计，常见于电动叉车、低速电动车、储能后备电源系统、高空作业平台这类需要频繁开展设备检修、长期停放断电的设备中，替代传统无锁止的隔离开关，避免无关人员误合闸带来的安全风险。

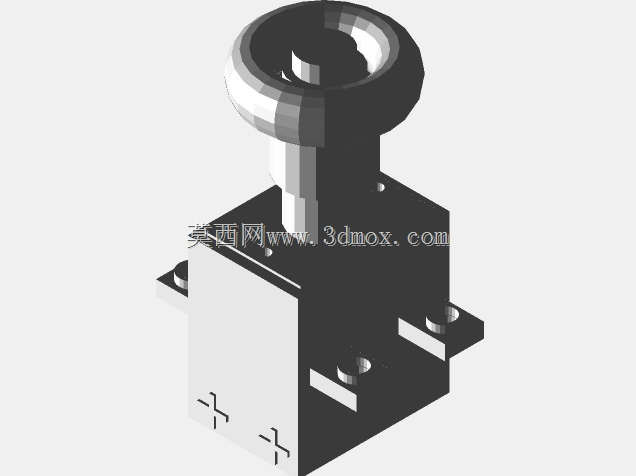

　　从结构设计思路来看，这款隔离器采用方形主体基座搭配顶部立式操作机构的布局，基座部分采用高强度绝缘工程材料作为主体框架，内部嵌装导电铜排与触点组件，底部伸出的两个带极性标识的接线端，分别对应电池组正极端与负载侧正极端，接线端采用平板式接线结构，适配大电流线缆的铜鼻子压接安装，接触面做了平整化处理，降低接触电阻避免大电流工况下的接头发热问题；基座两侧预留的带安装孔的固定支耳，采用对称式布局，安装孔位的间距经过标准化设计，可以直接适配多数工业电动设备的原有隔离开关安装位，不需要额外改动安装面板的开孔尺寸，替换兼容性较强。

　　安装边界方面，该元件的主体为方正立方体结构，顶部操作旋钮突出主体一定高度，设计安装空间时需要预留足够的操作空间，保证操作人员可以顺利完成提拉、旋转的操作动作，同时要预留锁具的安装空间，避免周边结构件干涉锁具的挂装；接线端位于主体下部，布线时需要给线缆弯曲半径预留足够空间，避免线缆过度弯折导致的绝缘层破损、接线端子受力松动问题；操作旋钮的顶部做了滚花防滑处理，即使操作人员佩戴劳保手套也可以顺利完成操作，旋钮的操作力矩经过调校，既不会因为力矩过小导致受震动意外变位，也不会因为力矩过大导致操作费力。

　　从结构细节来看，主体外壳上模压的极性标识清晰醒目，接线时可以快速区分正负极，避免反接导致的元件损坏或设备故障；操作机构与主体基座之间设置了密封结构，可以适配多尘、轻度溅水的工业作业场景，满足户外作业设备的使用环境要求，内部触点采用耐直流电弧烧蚀的材质，分断过程中可以快速熄灭直流电弧，提升元件的使用寿命与分断可靠性。在三维建模过程中，该模型完整还原了产品的所有装配细节，包括固定支耳的安装孔尺寸、接线端的板面尺寸、操作旋钮的行程空间、各部件的装配间隙，结构设计人员在做整机配电布局时，可以直接将该模型导入装配环境，校验安装空间是否充足、操作路径是否存在干涉、接线方向是否适配整机布线走向，不需要反复测量实物尺寸，大幅提升配电系统的设计效率，也可以用于设备维修手册的三维可视化配图，帮助运维人员快速识别元件结构、掌握操作要点。
