奥尔布赖特SW80AB-244直流接触器结构设计

　　在低压直流配电、工业车辆电控、新能源动力回路这类需要频繁通断大电流直流负载的场景里，直流接触器的选型与安装适配一直是结构设计环节绕不开的细节，这款奥尔布赖特SW80AB-244型号的直流接触器，就是针对这类工况做的结构优化设计。从实际应用来看，这类接触器常被布置在电动叉车、高尔夫球车、小型工程作业车辆的动力舱内，也会用在通信基站后备电源回路、光伏储能直流侧的通断节点上，核心作用是在控制回路给出信号时，快速可靠地接通或分断主回路的大电流直流负载，避免带载分断时拉弧造成的触点烧蚀、回路短路等故障。

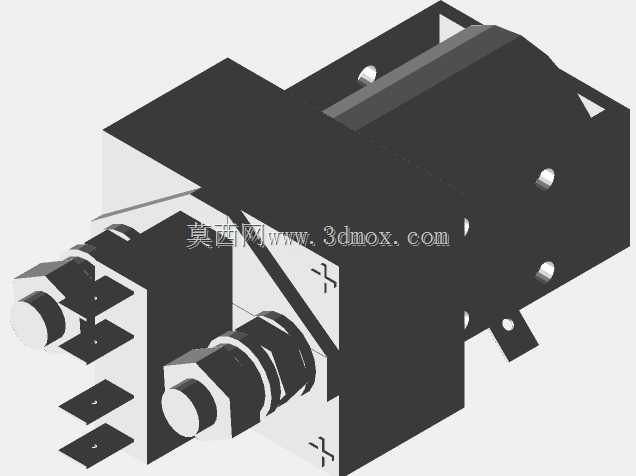

　　从结构设计思路上看，这款接触器采用了对称式的双主触点接线端布局，两个大电流接线柱沿主体轴向平行伸出，接线柱采用外螺纹结构，适配常规的铜接线端子压接后螺母锁紧的安装方式，接线柱根部做了加厚的绝缘凸台，既可以避免接线时金属工具误碰相邻带电部位造成短路，也能增加接线柱与主体壳体之间的爬电距离，满足低压电器的绝缘安全要求。接触器的主体壳体采用高强度工程塑料与金属嵌件结合的结构，金属部分作为磁路与触点的承载基体，外部包覆的绝缘壳体既可以防护内部结构不受粉尘、水汽的侵蚀，也能在触点分断产生电弧时，将电弧限制在灭弧腔内部，避免电弧外溢引发周边线路的绝缘损坏。

　　安装边界方面，这款接触器的主体背部带有两个对称布置的安装支耳，支耳上开有圆形安装孔，适配M6规格的安装螺栓，安装时可以直接通过支耳将接触器固定在设备的金属安装板或者绝缘安装支架上，两个安装孔的中心距经过标准化设计，能够兼容同规格多数进口直流接触器的安装位，设备改造替换时不需要重新打孔调整安装位置，能大幅降低现场改装的工作量。主体侧面预留了控制回路的接线接口位置，控制接线端与主回路接线端之间做了明确的物理隔离，布线时可以很方便地将主回路大电流线缆与控制回路小电流信号线分开走线，减少强电对弱电控制信号的电磁干扰。

　　从功能特性上看，这款接触器的触点采用了耐电弧烧蚀的合金材质，能够承受短时的大电流冲击，在额定负载下可以实现数万次的可靠通断，内部的磁吹灭弧结构可以在触点分断瞬间，利用磁场力将电弧快速拉长冷却熄灭，缩短燃弧时间，减少触点的烧损，延长接触器的实际使用寿命。接触器的动作机构采用直动式电磁驱动结构，线圈通电时动铁芯在电磁力作用下带动动触点快速闭合，线圈失电时依靠复位弹簧的弹力快速带动触点分断，动作响应时间短，不会出现触点闭合滞后导致的拉弧问题。

　　在三维建模的细节处理上，这款模型还原了产品的所有外部安装特征，包括接线柱的螺纹段长度、安装支耳的厚度与孔径、主体外壳的加强筋位置、各个部位的倒角与圆角细节，在做设备整体装配设计时，可以直接将这个模型导入装配体，检查接触器与周边线缆、其他电气元件、设备壳体之间的安全间隙，避免实际装配时出现部件干涉、接线空间不足的问题。建模时对各个配合面的尺寸公差做了合理预留，安装面的平面度、接线柱的同轴度都按照实际产品的加工精度做了还原，能够满足虚拟装配的干涉检查、安装工艺模拟的需求，结构设计人员在做配电单元布局时，可以直接参考这个模型的尺寸来预留安装空间，排布线缆走向，提前规避后期样机试制时可能出现的装配问题。

　　不同于交流接触器的结构设计，直流接触器因为分断时电弧不存在自然过零点，灭弧难度更大，所以这款产品的壳体在触点对应的位置做了加厚的耐弧层设计，模型里也还原了这部分的结构特征，在做热仿真分析时，可以准确划分不同部位的材料属性，模拟接触器长时间带载工作时的温度分布，验证安装位置的散热条件是否满足要求，避免因为散热不良导致的线圈过热、触点氧化等问题。对于设备选型人员来说，这个三维模型可以直观地展示产品的外形结构与安装方式，不需要拿到实物就能确认是否适配现有设备的安装空间，大幅提升选型阶段的工作效率。
