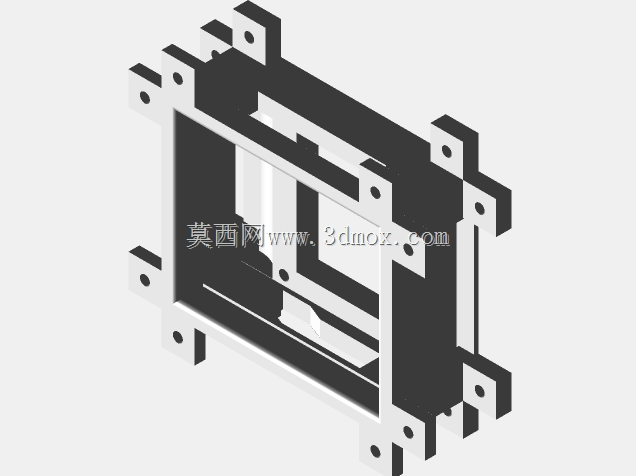

双路2x32电调防护安装固定壳体

　　在移动机器人、小型无人载具、大功率模型动力系统的搭建过程中，双路大电流电调的安装防护一直是结构设计环节容易被忽略却直接影响设备运行可靠性的细节，这款适配Sabertooth双2x32规格电调的保护壳体，正是针对这类动力控制元件的实际安装痛点完成的结构设计。

　　从实际应用场景来看，这类双路32A规格的电调多用于轮式机器人底盘、小型履带作业平台、大比例航模以及定制化电动动力设备中，电调本身作为功率驱动核心，工作过程中会持续发热，同时设备运行时伴随的振动、外界飞溅的碎屑、布线过程中的拉扯、安装环境中的金属导电异物，都可能导致电调引脚短路、元件磕碰损坏、接线松脱等故障，这款保护壳的核心作用就是在不影响电调正常散热的前提下，为核心驱动板提供物理防护，同时预留标准化的安装接口，降低整机结构集成的难度。

　　设计思路上没有采用全封闭的盒体结构，而是做了框架式的半包防护，首先是考虑到电调工作时的散热需求，全封闭结构会导致功率MOS管的热量无法及时散出，长时间大负载运行容易触发过温保护，因此壳体仅对电调的电路板边缘、接线端子区域、元件易磕碰的侧边做围挡，核心的发热元件区域完全镂空，既保留了自然对流的散热通道，又能阻挡大尺寸的金属碎屑、安装工具误触碰到电路板上的带电引脚。壳体四周延伸出的带安装孔的固定耳，是整个结构设计的核心实用点，固定耳的位置做了加厚处理，避免螺丝锁紧时出现应力集中导致壳体开裂，安装孔的孔径适配常用的M3规格螺丝，孔位间距做了标准化处理，既可以直接固定在铝型材搭建的设备框架上，也可以配合减震橡胶垫安装在设备底板上，不需要额外设计转接支架，大幅减少结构集成的工作量。

　　从安装边界来看，壳体的内部型腔尺寸完全匹配对应规格电调的电路板外形，侧边预留的接线槽口刚好对应电调的电源输入、电机输出、信号控制接口的位置，接线完成后导线可以从槽口顺直引出，不会出现导线被壳体压伤、弯折半径过小导致线芯断裂的问题；壳体的整体外形轮廓做了倒角处理，没有尖锐的棱角，在设备内部布线时不会刮伤其他导线的绝缘层；固定耳的突出高度经过测算，安装后壳体底部和安装面之间会留出2mm左右的间隙，既可以避免电调底部的焊接点直接接触金属安装板造成短路，也能让空气从壳体底部流通，辅助带走电调工作产生的热量。

　　实际装配过程中，电调可以直接从壳体的开口侧滑入型腔，不需要额外的固定胶或者卡扣，依靠型腔和电路板之间的小间隙过盈配合就能实现初步定位，锁紧安装螺丝后壳体和安装面贴合，会将电调牢牢压在型腔内部，即使设备运行时存在持续的振动，电调也不会在壳体内出现窜动；壳体的壁厚设置为1.5mm，在保证整体结构强度的前提下尽可能压缩了整体占用空间，不会在设备内部占用过多的安装位置，对于内部空间紧凑的小型机器人、模型载具来说非常友好。

　　不同于市面上通用的塑料电调盒，这款壳体的结构完全针对对应型号的双路电调做了适配，没有多余的冗余结构，防护区域精准覆盖电调最容易受损的引脚和板边元件，同时不会遮挡电调上的状态指示灯，设备调试时可以直接观察到电调的工作状态，不需要拆开壳体就能完成故障排查；固定耳的位置分布在壳体的四个对角，安装时的受力更加均匀，即使设备受到冲击或者跌落，壳体也能先吸收一部分冲击力，避免电调电路板直接受力出现开裂或者元件脱焊的问题。在多台同类型移动底盘的批量搭建过程中，使用这款标准化的保护壳可以统一电调的安装尺寸，不需要针对每台设备单独设计电调的固定结构，大幅缩短整机的结构设计和装配周期，同时也能提升设备运行的稳定性，减少后期维护过程中因为电调物理损坏导致的故障。
