带蓝牙寻踪功能的电视遥控器定位装置

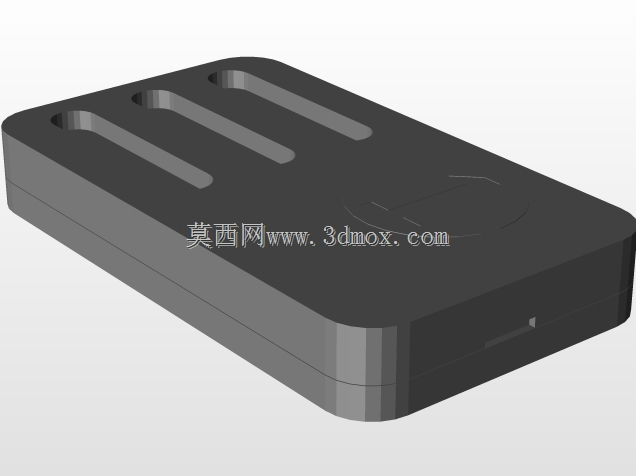

　　跟踪端的结构做了超薄化处理，整体外壳采用圆角矩形设计，边缘做了R1.5的倒角处理，避免尖锐棱角刮蹭沙发面料或者划伤手部，底部预留了整面的背胶粘贴区域，背胶采用高粘耐温的丙烯酸酯材质，能够牢固粘贴在常见的ABS、PC材质遥控器外壳表面，不会因为日常握持的温度变化、轻微磕碰出现脱落，同时不会在遥控器表面残留难以清理的胶痕。跟踪端内部集成了蓝牙通讯模块、蜂鸣发声单元、纽扣电池仓，整体厚度控制在6mm以内，粘贴在遥控器背部不会突兀凸起，不会影响遥控器正常的握持手感，也不会干扰遥控器本身的红外信号发射——设计阶段特意做了信号干扰测试，跟踪端的安装位置避开了遥控器红外发射头的信号覆盖区域，蓝牙模块的工作频段和红外信号频段不存在重叠干扰，不会出现安装定位装置后遥控器遥控灵敏度下降的问题。日常居家场景里，电视遥控器的随意放置导致的找寻问题一直是高频痛点，不少用户都有过翻找沙发缝隙、抱枕堆、茶几角落耗费十几分钟找遥控器的经历，这款配套电视遥控器使用的定位装置，就是针对这一实际使用痛点做的结构设计。从结构组成来看，整套装置分为两个核心部分，一部分是固定在遥控器本体上的跟踪端，另一部分是放置在常用固定点位的触发端，两个部分通过蓝牙通讯链路实现信号交互，不需要依托家庭WiFi网络，配对流程简单，不需要复杂的网络配置，普通用户就能完成连接操作。

　　触发端设计为可放置在茶几、电视柜等固定位置的小型座体，顶部设置了独立的实体触发按键，按键做了凹陷式的人体工学设计，手指按动的时候有明确的段落反馈，不需要低头看就能完成按压操作。当用户找不到遥控器的时候，只需要按下触发端的按键，配对的跟踪端就会接收到触发信号，启动内置的蜂鸣器发出85分贝的提示音，这个音量经过实际场景测试，能够穿透沙发靠垫、薄毯等常见遮挡物，同时不会过于尖锐造成刺耳的不适感，用户循着声音就能快速找到遥控器的位置，直到用户按下跟踪端的消音按键或者再次按下触发端按键，蜂鸣提示才会停止。

　　在安装边界上，跟踪端的整体尺寸为32mm22mm6mm，适配市面上绝大多数主流尺寸的电视遥控器，不管是传统的长条形红外遥控器，还是近年流行的轻薄型语音遥控器，都能找到合适的粘贴位置，不会遮挡遥控器本身的按键或者电池仓盖，更换遥控器电池的时候不需要拆卸跟踪端，不会影响日常的电池更换操作。供电方面，跟踪端采用通用的CR2032纽扣电池供电，低功耗蓝牙模块的待机电流控制在微安级别，单颗电池的待机使用寿命可以达到12个月以上，不需要频繁更换电池，电池仓采用滑盖式设计，更换电池的时候不需要撕开背胶，操作简单。触发端采用两节7号电池供电，同样做了低功耗设计，待机状态下几乎不消耗电量，日常使用不需要频繁更换电池。

　　从实际应用场景延伸来看，这款装置除了适配电视遥控器之外，同样可以粘贴在空调遥控器、机顶盒遥控器、钥匙串等经常容易遗失的小型物件上，只需要和触发端完成配对，就能实现同样的寻踪功能，结构设计上预留了通用配对的扩展空间，一个触发端最多可以同时配对4个不同的跟踪端，满足家庭里多个小物件的防丢找寻需求。结构建模过程中，所有的卡扣配合位都做了0.2mm的间隙公差设计，外壳上下盖的配合紧密，不会出现松动晃荡的情况，蜂鸣器的出声位置做了阵列式的出声孔设计，出声孔直径0.8mm，既能够保证声音顺利传出，又能阻挡日常使用中的灰尘、细小碎屑进入装置内部，提升产品的使用寿命。按键部分采用硅胶材质，和外壳的配合处做了防水密封圈设计，日常不小心泼溅到少量茶水、清洁用水的时候，不会渗入内部损坏电路模块，适配居家环境的复杂使用场景。
