户外便携袖珍手持导航定位终端结构

　　这款手持导航定位终端的结构设计，核心围绕户外无外接电源场景下的长时间可靠使用需求展开，整体采用单手握持的人体工学轮廓，外壳边缘做了R3-R5的连续圆角过渡，避免户外携带时勾挂背包织带，同时跌落时能通过圆弧面分散冲击能量，降低壳体开裂风险。整机的尺寸边界控制在120mm65mm22mm范围内，刚好适配成年男性单手握持的掌宽范围，拇指可自然覆盖正面的操作区域，无需调整握持姿势即可完成全部操作，长时间徒步握持也不会产生明显的局部压痕。

　　供电部分的结构设计是整个产品的核心考量点，内部预留了标准18650圆柱锂电池的安装仓，仓体采用独立的阻燃PC内衬结构，与主板区域通过1mm厚的绝缘挡墙分隔，电池触点采用镀金弹片设计，可在-10℃到50℃的环境温度范围内保持稳定接触，避免户外低温环境下接触不良导致的设备断电。电池仓盖采用滑扣加硅胶密封圈的结构，滑扣的扣合行程设置为8mm，配合1.5mm压缩量的O型密封圈，可实现IP54级的防尘防水能力，应对户外突发降雨、林间扬尘等复杂使用场景时，不会出现内部进水进灰导致的电路故障。

　　从功能布局来看，正面上方预留了定位天线的净空区域，该区域的壳体采用改性ABS材质，未添加金属镀层或导电填料，保证卫星信号的穿透效率，天线与主板的连接采用IPEX一代射频连接器，装配时可快速扣合，减少射频线缆的焊接工序，同时降低组装过程中射频线损伤导致的信号衰减问题。主板区域采用分层堆叠结构，定位模块、电源管理模块、显示驱动模块分别布置在不同的PCB层，层间通过铜柱支撑固定，既压缩了整机的厚度尺寸，也避免了不同模块之间的电磁干扰，保证定位精度的稳定性。

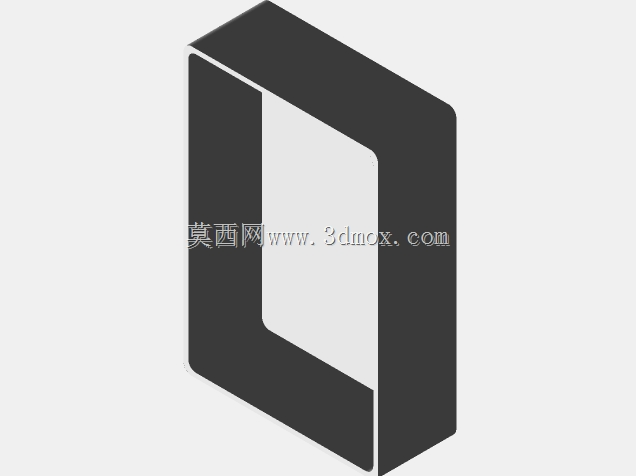

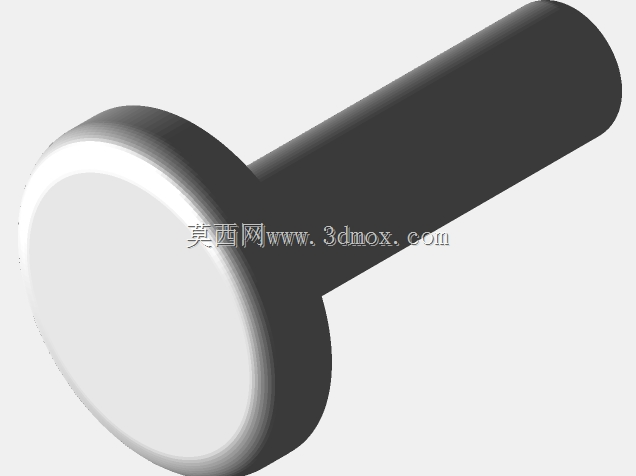

　　外壳的装配结构采用上下壳卡扣加周向螺丝的固定方式，卡扣均匀分布在壳体的四个侧边，每两个卡扣的间距不超过30mm，保证上下壳合缝的均匀性，合缝间隙控制在0.1mm以内，避免灰尘从缝隙进入内部。四个边角位置预留了M2的铜螺母嵌件，用于装配挂绳孔结构，挂绳孔的承重设计不低于5kg，可通过挂绳将设备固定在背包肩带或手腕上，防止行进过程中设备滑落丢失。侧面预留了功能按键的安装位，按键采用一体式硅胶按键结构，按键的行程设置为0.8mm，按压力度控制在1.5N-2N之间，戴薄款户外手套时也可清晰感知按键反馈，不会出现误触或按动无响应的问题。

　　考虑到户外使用的磕碰风险，壳体的壁厚设置为2mm，在四个边角位置做了局部加厚到2.5mm的加强结构，内部对应位置设置了十字形加强筋，筋厚0.8mm，可承受1.2米高度自由跌落至水泥地面的冲击，不会出现壳体破裂、内部元器件移位的问题。显示区域的视窗采用2mm厚的钢化玻璃，通过双面泡棉胶与壳体粘接固定，泡棉胶的压缩量设置为1mm，既可以缓冲跌落时的冲击，也能填充玻璃与壳体之间的间隙，提升防水防尘能力。

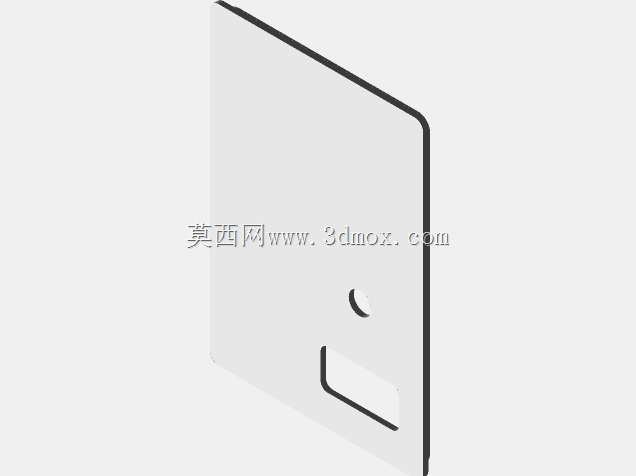

　　在内部走线的布局上，所有线缆都预留了不少于5mm的长度余量，线缆通过线卡固定在壳体内侧的立柱上，避免组装或跌落时线缆被拉扯断裂。电池仓与主板之间的走线槽做了圆角过渡，避免尖锐边角割破线缆绝缘层。扬声器的出声孔设置在设备的背面下方，出声孔采用直径1mm的密集小孔阵列，孔内侧粘贴了防水透声膜，既可以保证声音传出的清晰度，也能阻挡水分和灰尘从出声孔进入设备内部。

　　整个结构设计没有采用多余的装饰性结构，所有的造型特征都服务于实际使用需求：背部的微弧曲面贴合手掌的自然弧度，提升握持的稳定性；按键表面做了细微的凸点标识，在光线不足的环境下也可通过触感区分不同功能按键；电池仓盖的滑扣表面做了防滑纹理，戴手套时也可轻松开合仓盖更换电池。所有的塑料部件都采用统一的壁厚设计，避免注塑过程中出现缩痕、翘曲等成型缺陷，提升量产时的成品率，同时减少后期的表面处理工序，降低整体的制造成本，适合批量生产应用在户外徒步、野外勘探、林区巡检等需要实时定位导航的场景中。
