低功耗远距离SX1278 LoRa通信收发模块

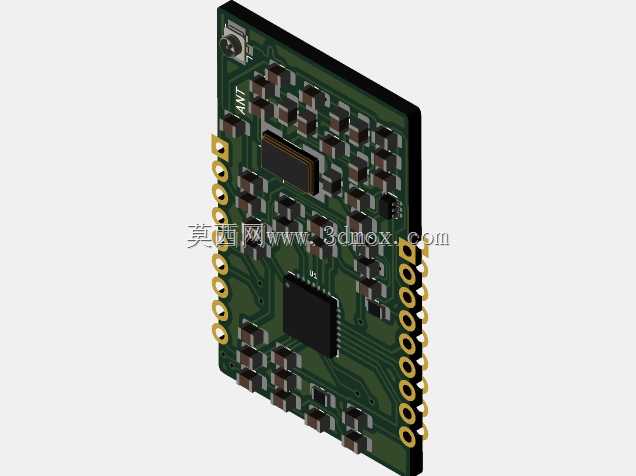

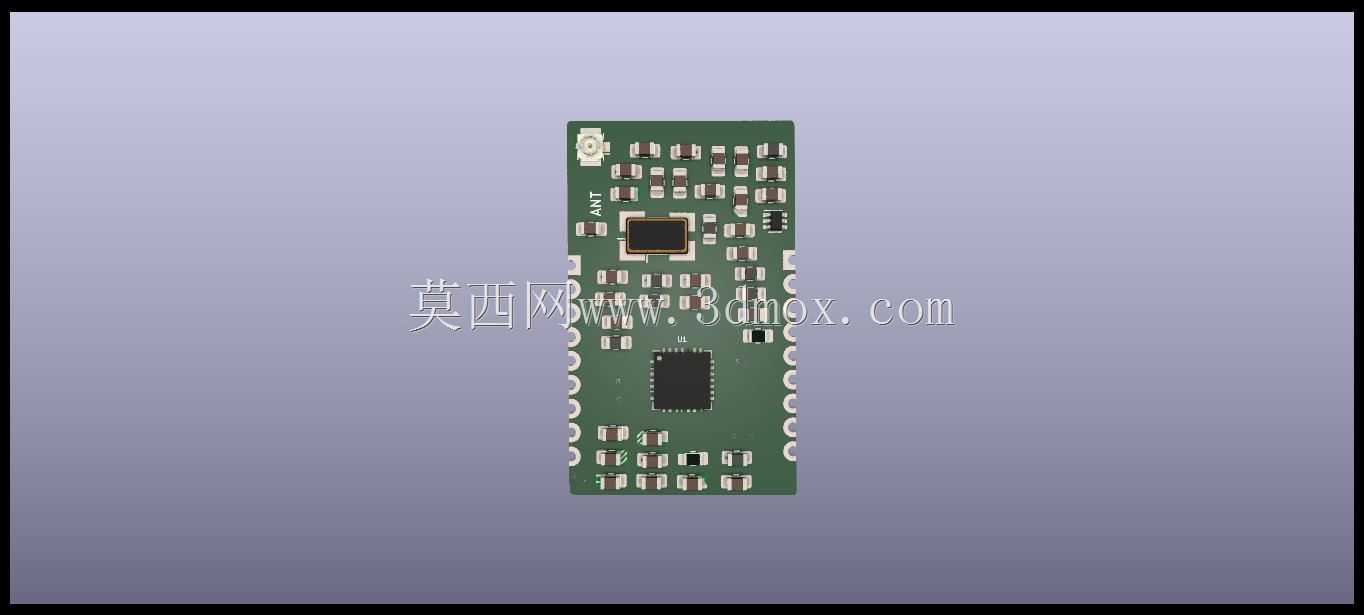

　　在工业无线传感网络部署、野外环境监测点位数据回传、智慧农业墒情采集、厂区跨车间设备状态透传这类场景里，有线布线成本高、点位分散难以覆盖的问题长期存在，这类应用不需要太高的传输带宽，但对通信链路的穿透能力、低功耗表现、传输距离有硬性要求，SX1278 LoRa收发模块正是针对这类需求设计的硬件单元。从电路布局来看，模块采用双芯片布局，核心射频处理单元选用SX1278射频芯片，搭配必要的电源管理、阻抗匹配、射频前端无源器件，板载半孔邮票孔设计，可直接焊接在主控载板上，也可通过排针插接适配不同的安装场景。

　　模块的工作频段覆盖137MHz-525MHz范围，在开阔无遮挡的视距环境下，配合合规的高增益天线，有效通信距离可覆盖10km-15km区间，能够满足城郊、野外、大型厂区这类大范围区域的无线数据透传需求，相比传统的FSK、GFSK调制方式，LoRa扩频技术的接收灵敏度更高，在同发射功率下穿透墙体、金属遮挡的表现更优，弱信号下的通信稳定性提升明显。设计过程中，射频链路的阻抗匹配是核心环节，从芯片射频引脚到天线馈点的走线全程做50欧姆阻抗控制，走线两侧做接地过孔围栏，减少射频信号的对外辐射和外界干扰耦合，电源回路在芯片供电引脚就近布置0.1uF陶瓷滤波电容和大容量储能电容，抑制电源纹波对射频接收灵敏度的影响，数字电路部分和射频电路部分做分区布局，避免数字信号的高频谐波串入射频链路造成底噪抬升。模块的外形为窄长型矩形板卡，板边均匀布置半孔焊盘，焊盘间距统一为标准2.54mm，可兼容通用面包板、洞洞板的插接需求，也适配多数量产载板的贴片焊接工艺，安装时不需要额外设计复杂的固定结构，可通过板边的两个定位孔做螺丝固定，也可直接依靠焊盘焊接的结构强度固定在载板上，整体板厚采用常规1.6mm FR-4基材，表层做沉金处理，提升焊盘抗氧化能力和高频信号传输的稳定性。

　　实际应用中，该模块可搭配各类低功耗MCU做二次开发，支持休眠、待机、接收、发射多种工作模式切换，休眠状态下的静态电流控制在微安级别，适合电池供电的野外传感节点使用，比如部署在山林里的森林防火温感节点、农田里的土壤湿度采集节点、管廊里的泄漏监测节点，不需要频繁更换电池即可维持数年的工作周期。模块的天线接口可根据安装场景选择板载陶瓷天线或者外接SMA天线接口版本，在金属遮挡较多的厂区内部，可通过延长馈线将天线布置在信号无遮挡的位置，进一步提升通信链路的可靠性，电路设计上预留了硬件复位引脚、中断引脚、标准SPI通信接口，可直接对接主流的STM32、MSP430等低功耗主控芯片，不需要额外的电平转换电路，外围电路极其精简，可有效降低终端设备的整体BOM成本和布板面积。

　　在结构适配方面，模块的整体宽度控制在20mm以内，长度不超过40mm，可嵌入到各类小型传感终端的壳体内部，不会占用过多的内部安装空间，板上器件全部采用表贴封装，最高器件高度不超过3mm，对壳体内部的净空要求极低，适配各类紧凑型终端设备的结构设计需求。射频电路的布局避开了板边安装孔的位置，固定螺丝时不会对射频走线造成挤压损伤，所有无源器件均选用工业级温漂系数的型号，在-40℃到85℃的工作温度区间内，射频参数的偏移量控制在合规范围内，可适应户外恶劣的温湿度工作环境。
