5A量程AUX板配套交流电流传感装置

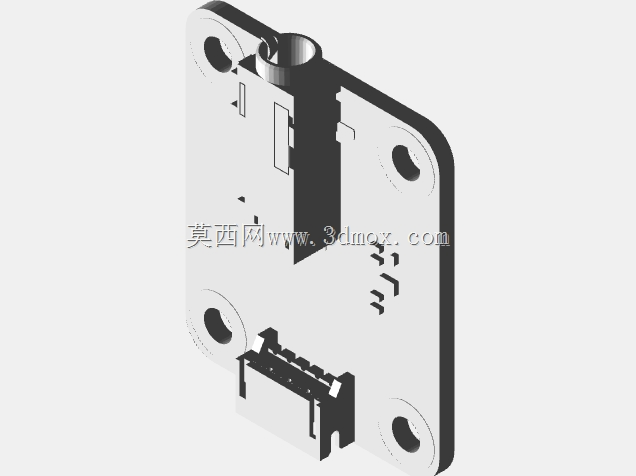

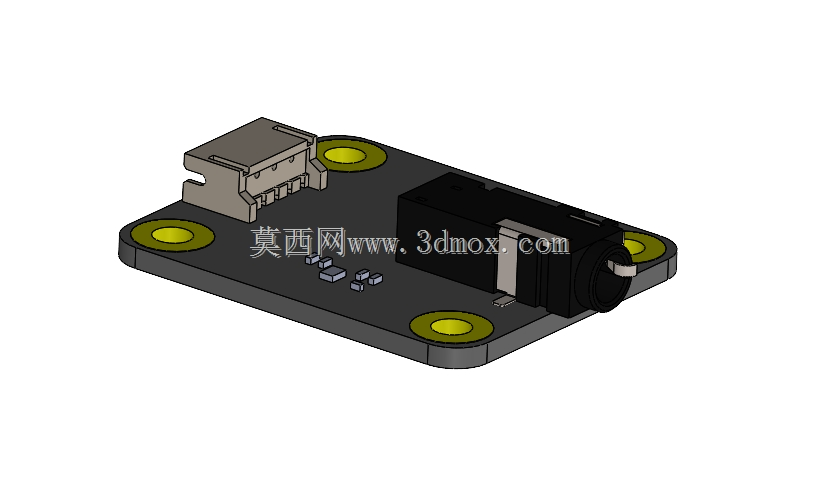

　　从实际使用场景来看，这类传感装置主要承担回路交流电流的非接触式转换功能，把主回路的大电流信号转换成控制板可识别的弱电压/电流信号，传递给后续的采样芯片、MCU单元，实现过流保护触发、负载状态监测、能耗数据采集等功能，在小型充电桩模块、伺服驱动辅助回路、智能家居配电模组、工业IO采集模块里都有广泛的适配空间，相比传统分流器采样方案，它能实现主回路和采样回路的电气隔离，避免主回路浪涌、尖峰电压串入控制侧损坏弱电元件，提升整套控制电路的抗干扰能力与运行可靠性。从结构设计思路来看，这款传感装置采用了扁平式方座主体结构，主体外壳采用工程绝缘材质注塑成型，四个角位预留了沉头安装孔，安装孔位的间距严格匹配通用PCB板的固定孔标准，既可以通过螺丝直接锁附在PCB板的对应安装位上，也能适配卡槽式快速安装结构，主体侧面预留了插接式接线端口，端口引脚的定义匹配常规电流采样电路的接线逻辑，不需要额外做转接板就能直接和AUX辅助采样板对接，减少布线工作量。在低压配电回路、工业控制柜、小型机电设备的电流监测场景里，这类交流电流传感装置是实现回路状态感知、负载电流采集的核心前端部件，区别于传统穿心式互感器的大体积设计，这款适配5A量程、搭配AUX辅助板的传感结构，专门针对板载集成、紧凑安装空间做了结构优化，能直接嵌入到终端采集板、小型控制模组的PCB安装位上，不需要额外预留大尺寸的穿线空间，适配小功率机电设备、智能配电终端、物联网采集节点的电流采集需求。

　　主体中部的感应区域做了凸起式结构设计，刚好能让待测主回路的铜排或者导线从感应区的中心位置穿过，保证感应磁路的闭合完整性，避免因导线位置偏移带来的采样误差，感应区的磁芯采用高导磁率的软磁材料叠压而成，外壳做了全包覆绝缘处理，既可以避免磁芯受外界粉尘、潮气的侵蚀，也能增强主回路与采样侧的绝缘耐压等级，满足低压电气设备的安规要求。从安装边界与尺寸适配来看，这款传感装置的整体厚度控制在较低水平，安装后不会在PCB板上占用过多的垂直空间，适配薄型控制柜、嵌入式采集终端的内部层高要求，四个安装孔的沉头深度做了精准控制，锁附螺丝后螺丝头不会突出外壳表面，避免和周边的其他电子元件产生干涉；侧面的接线端口采用防呆式设计，插口的不对称结构能避免接线时插反引脚，减少现场安装的接线错误率。

　　配套的AUX辅助板主要承担信号调理、滤波整流的功能，传感装置输出的微弱感应信号经过AUX板上的整流、滤波、放大电路处理后，能输出线性度更好、纹波更小的直流采样信号，直接对接AD采样端口，不需要用户额外设计信号调理电路，缩短整套采集电路的开发周期。在结构细节上，外壳的合模缝做了错位式设计，能提升外壳的防护等级，避免生产组装、现场安装过程中缝隙处进入杂物影响内部磁芯与线圈的性能；外壳表面预留了标识印刷区域，能清晰标注引脚定义、量程参数、极性方向，方便生产组装时的对位操作，也便于后期设备维护时的接线核查。

　　针对板载安装的振动工况，安装孔位内部做了金属衬套嵌件，避免多次拆装螺丝时造成塑料孔位滑牙，提升结构的重复安装可靠性；感应区的穿线空间做了圆角处理，避免穿线时尖锐的边角划伤导线绝缘层，造成主回路绝缘破损的安全隐患。在实际选型适配时，这款传感装置的5A量程刚好匹配常规低压配电回路的二次侧电流标准，能直接对接多数常规的电流采样电路，不需要额外做量程匹配调整，扁平式的结构也让它可以并排安装在多回路采集板上，相邻安装时不会因为外壳突出产生干涉，能有效压缩多回路采集板的整体布板面积，提升PCB板的空间利用率。
