红外光束传感器配套安装固定支架结构

　　在周界安防、工业设备区域防护、自动化产线物料检测这类场景里，红外对射式光束传感器的安装稳定性直接决定检测可靠性，很多现场调试时出现的误报、信号偏移问题，追根溯源都是安装支架的适配性不足导致的。这款配套支架专门针对类ACM-BS01规格的红外光束传感器设计，从结构适配到安装边界都做了针对性的考量，解决了通用支架无法匹配椭球形传感头、安装后调试角度受限的痛点。

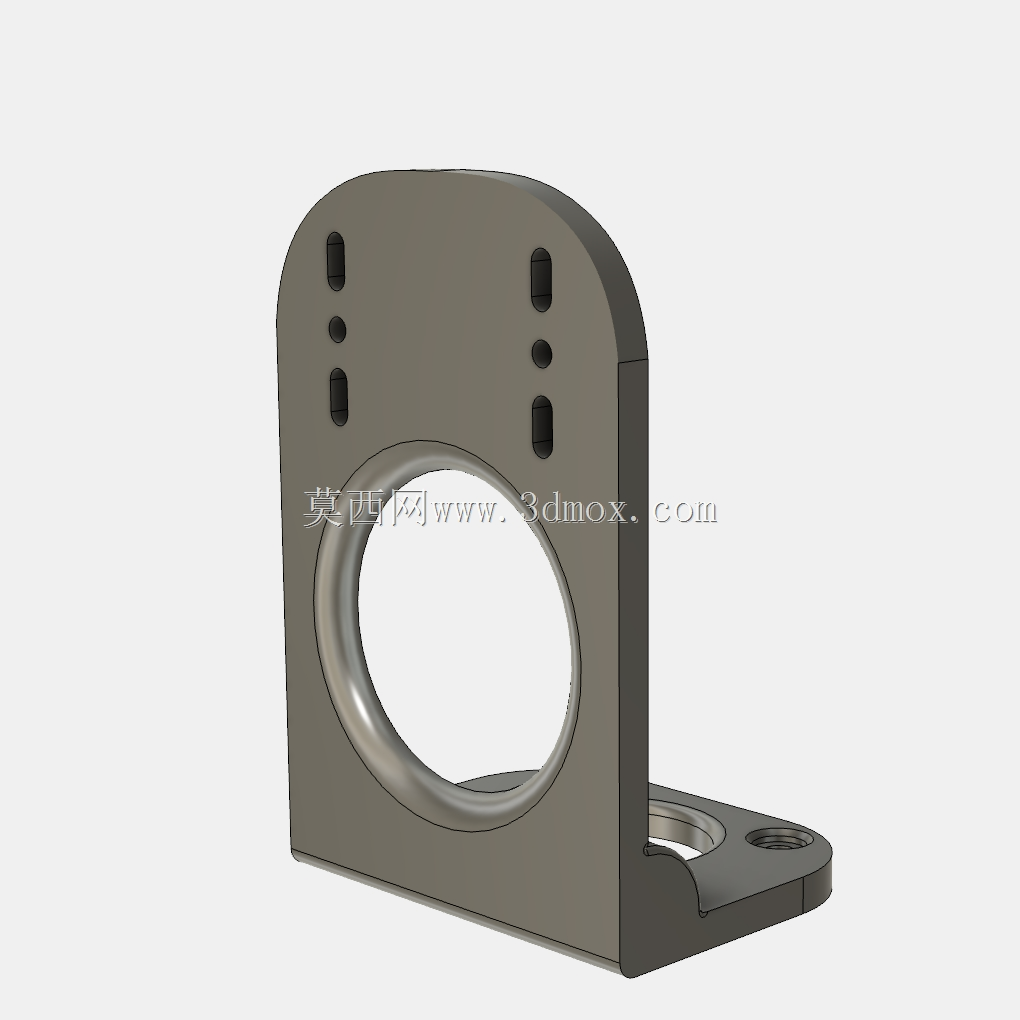

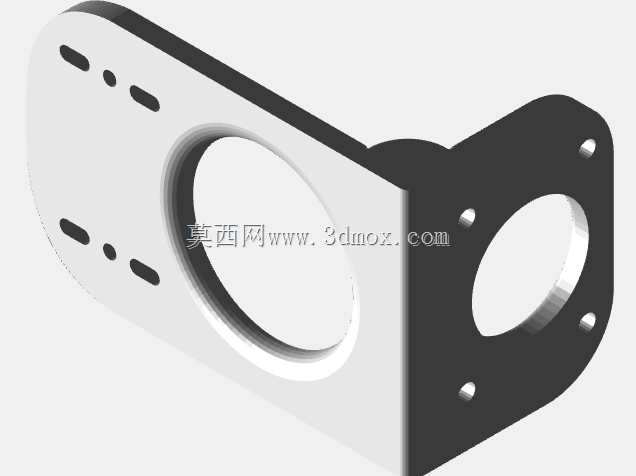

　　从实际使用场景来看，这类红外光束传感器常被部署在厂区通道边界、设备安全防护区入口、仓储区域的 unauthorized 闯入检测点位，部分产线也会用它做物料到位的对射检测，安装位置多为墙面、设备机架立面、型材框架侧面，这就要求支架既要能承托传感头的重量，还要预留足够的走线空间，同时保证长期使用不会因为设备振动、环境温变出现角度偏移。这款支架采用立式L型承托结构，底部为带安装孔的平板底座，可直接通过螺栓固定在平面安装面上，底座的开孔位置做了沉台设计，螺栓锁紧后头部不会突出平面，避免安装后出现支架翘边、贴合不严的问题。

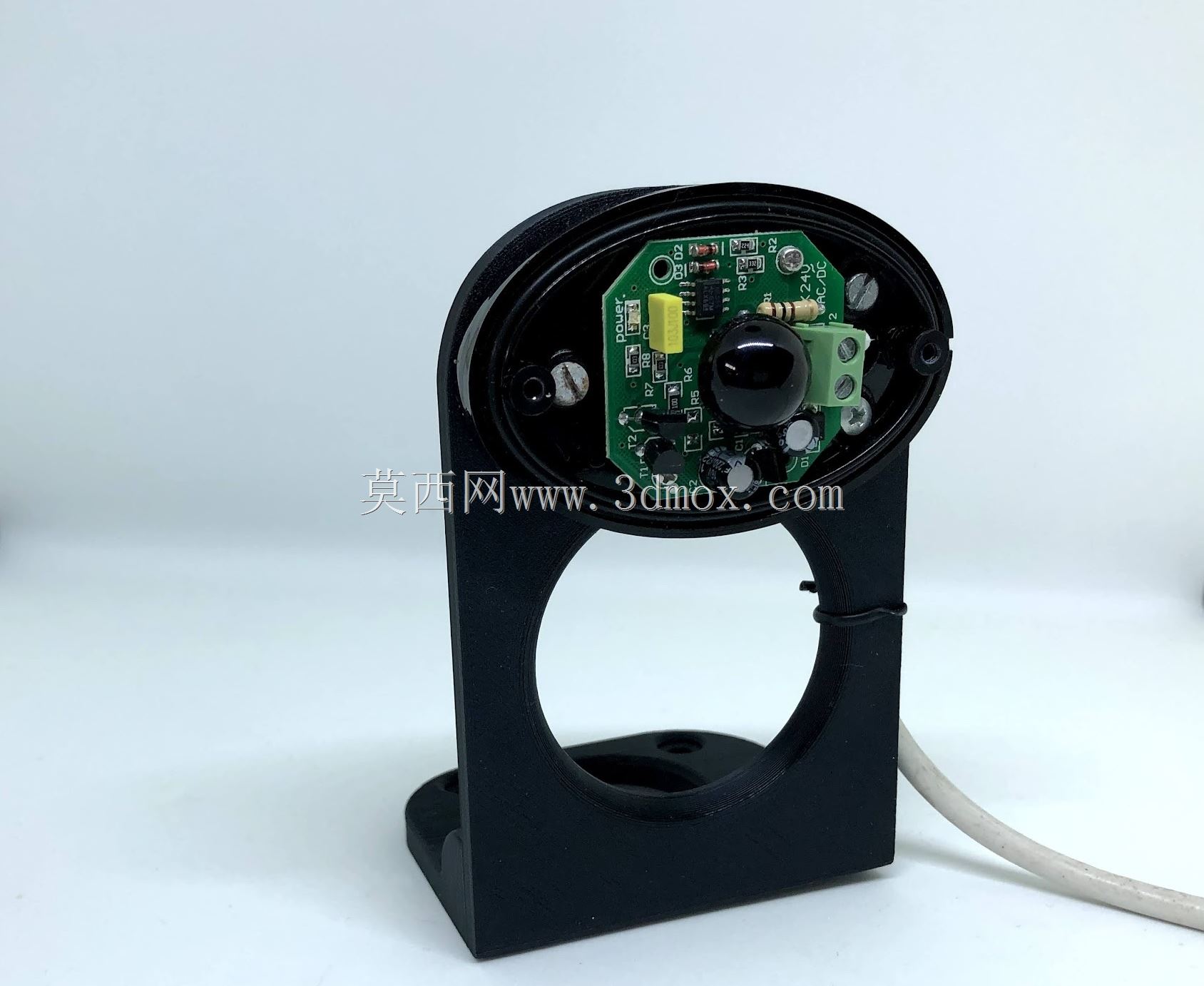

　　支架上部的传感头安装位为匹配椭球形传感外壳的内凹弧形结构，刚好可以卡入对应规格的红外传感主体，安装位周边预留了螺丝过孔，和传感头外壳上的固定孔位完全对位，不需要额外打孔改造就能完成传感头的固定，安装时传感头的电路板完全嵌入支架的内凹空间，不会出现电路板外露、被外力磕碰损坏的情况。支架中部做了大尺寸的圆形镂空设计，一方面是给传感头尾部的出线留出足够空间，连接线缆可以直接从镂空区域穿出，顺着支架立面走线，不会出现线缆被夹压、弯折半径过小导致线芯断裂的问题；另一方面镂空结构有效降低了支架整体重量，同时保留了足够的结构强度，在承受传感头重量以及现场轻微外力触碰时，不会出现结构形变。

　　从设计思路上看，这款支架没有采用通用可调支架的多关节结构，而是采用一体成型的固定承托结构，就是考虑到红外光束传感器一旦调试对准完成后，不需要频繁调整角度，多关节结构反而会因为长期使用出现关节松动、角度偏移的问题，一体结构的抗振性能更好，在有设备持续振动的车间场景下，能长期保持传感头的对准精度，减少后期运维校准的工作量。支架的安装边界做了明确的适配，底座的两个安装孔中心距匹配常规墙面膨胀螺丝、型材T型螺栓的安装间距，不管是在混凝土墙面安装，还是在工业铝型材框架上固定，都不需要额外制作转接板。传感头安装位的深度刚好覆盖传感头的外壳厚度，安装完成后传感头的光学镜面和支架前端面基本齐平，不会因为支架突出遮挡光束发射接收路径。

　　在细节设计上，支架的所有棱边都做了倒角处理，没有尖锐的毛刺，安装调试时不会划伤操作人员的手部，也不会割伤传感头的连接线缆。支架的表面做了哑光黑色处理，和常见的红外传感头外壳颜色保持一致，安装后整体视觉统一性好，同时哑光表面不会反射环境光线，避免杂散光反射进入传感器接收端造成检测干扰。在实际选型使用时，只要是外形尺寸和ACM-BS01一致的椭球形红外光束传感器，都可以使用这款支架完成安装，不需要单独测绘设计安装结构，能大幅缩短现场安装的准备周期，也能避免自行设计支架时出现的孔位错位、结构强度不足、遮挡光路等常见问题。对于做安防系统集成、自动化设备改造的结构设计人员来说，这类成熟的适配支架结构可以直接复用在相关项目里，减少重复建模的工作量，同时保证安装结构的可靠性。
