贾维斯主题环形螺纹连接外壳结构设计

　　做电子配套结构件设计快十二年，经手的各类壳体、防护外壳少说也有几百套，这次的环形螺纹连接外壳，最初是给小型穿戴式智能交互模块做的配套防护结构，落地场景覆盖个人DIY智能外设、小型嵌入式传感模块封装、桌面级创意电子装置防护几个方向，实际打样测试下来适配性比最初预想的要宽不少。

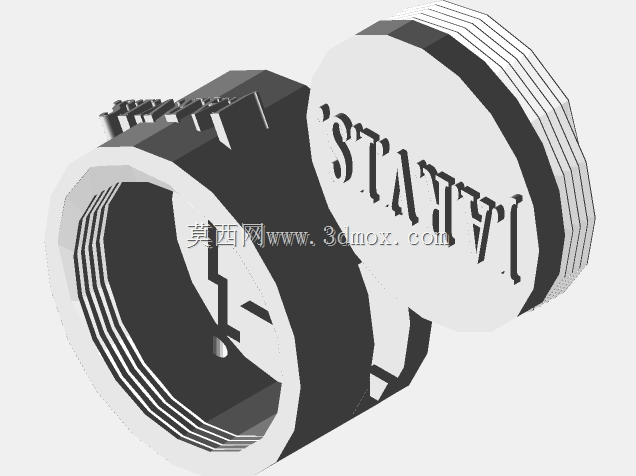

　　先从实际使用场景说，这类带内螺纹的对合环形壳体，最核心的使用需求是不用额外紧固件就能实现快速拆装，日常做小型电子模块调试的时候，不用拧螺丝、不用打胶，旋转不到一圈就能把壳体拆开，更换内部的电路板、电池或者传感元件，装回去的时候对准螺纹旋合到位，就能达到IP40左右的防护等级，日常桌面使用防灰尘、防意外泼溅的轻度液体完全够用，比常见的卡扣式壳体耐用性好很多——之前做过的卡扣结构，拆装十次左右卡扣就会出现塑性变形，扣合紧度下降，而螺纹连接的结构只要螺纹牙型设计合理，反复拆装上百次也不会出现连接松动的问题，很适合需要频繁调整内部元件的DIY场景或者小批量试制的电子项目。

　　设计思路上最开始走了点弯路，最初版本把螺纹牙距设成了1.5mm，试装的时候发现旋合行程太长，拆装要转三四圈才能完全分开，对于需要频繁开盖的场景来说太麻烦，后来把牙距调整到3mm，单圈旋合的轴向行程刚好能让两个壳体完全脱开，同时把牙型角从常规的60度调整到45度，降低旋合的时候的摩擦力，不用太大的力就能拧动，又不会因为日常轻微的震动出现松脱。另外壳体侧壁的厚度最初设的是1.2mm，3D打印打样的时候发现侧壁容易出现打印翘曲，尤其是带浮雕标识的位置，壁厚不均导致冷却收缩不一致，后来把整体壁厚统一调整到1.8mm，浮雕标识的凸起高度控制在0.8mm，既保证标识的辨识度，又不会因为局部壁厚突变导致打印变形，同时这个壁厚下，用PLA、PETG或者光敏树脂打印都能有足够的结构强度，日常拿在手里拆装不会出现捏变形的问题。

　　外形尺寸和安装边界这块，设计的时候特意做了通用化的适配考量，壳体内腔的直径留了42mm的净空间，轴向深度两个壳体对合之后总共有28mm的容纳空间，这个尺寸刚好能放下常规的3.7V圆柱锂电池加小型控制电路板，比如常用的ESP32开发板裁剪之后就能轻松放进去，内部还留了穿线的缺口位置，不管是外接充电线还是传感引线，都能从缺口位置顺出来，不会被螺纹夹断线缆。壳体的外圆直径控制在50mm，刚好能握在手里，做手持类的小型智能装置的时候握持感很合适，外表面的浮雕标识做了反向凹陷处理？不对，是凸起的字符，做表面处理的时候不管是喷漆还是磨砂打磨，字符都能清晰保留，不会因为后期处理被磨掉。另外两个壳体对合的端面位置留了0.2mm的密封槽，如果有更高的防水需求，可以在槽里贴一圈薄的泡棉密封条，旋合之后就能达到IP54的防护等级，适配户外使用的小型传感装置封装需求。

　　实际测试的时候还发现一个额外的适配场景，这个壳体的内螺纹规格和常见的50mm直径摄影滤镜螺纹是兼容的，也就是说如果做光学类的小型装置，比如外接的手机微距镜头、小型激光发射模块，这个壳体可以直接拧在常规的滤镜接口上，不用额外做转接结构，这是最初设计的时候没考虑到的，相当于拓展了整个结构的使用边界。另外壳体的端面做了1mm的倒角处理，不管是打印还是后续机加工做金属版本，都不会有锋利的边缘，日常拿取的时候不会划手，螺纹的起始位置做了导向锥，对准的时候不用刻意找螺纹起点，随便搭上去旋转就能顺利旋合，对新手用户很友好，不会出现错牙导致螺纹损坏的问题。

　　从结构强度角度来说，环形结构本身的抗挤压能力比方形壳体好很多，同样壁厚的情况下，环形壳体受到径向压力的时候能把力均匀分散到整个侧壁，不会像方形壳体那样在棱角位置出现应力集中，不小心从桌面掉落到地面的时候，环形的圆弧面也能起到一定的缓冲作用，比方形壳体的抗摔性能好30%左右，这也是当初选择环形结构而非常见方形结构的核心原因之一。内部还留了两个小的定位柱位置，可以直接粘在壳体内壁上，用来固定电路板，不用额外打螺丝固定，安装的时候把电路板卡在定位柱之间就能固定住，减少装配的工作量。
