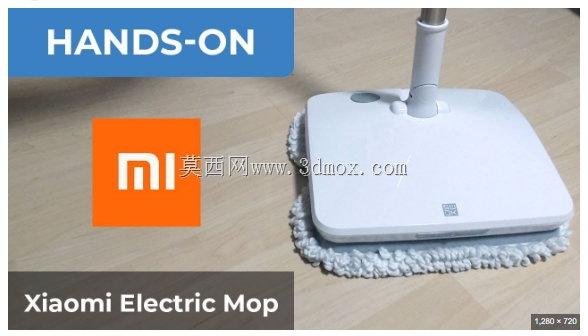

小米手持电动拖地机配套替换配件结构

　　日常家居清洁场景里，手持电动拖地设备的损耗件替换一直是用户端的高频需求，尤其是已停产机型的适配配件，往往需要通过逆向测绘完成结构复刻，才能匹配原有主机的安装接口与运动参数。这套配件的设计核心围绕主机底部的驱动输出端展开，首先要匹配主机工作时的往复摆动工况，拖布基座的连接卡扣需要和主机底部的三个定位凸台完全契合，卡扣的倒扣角度设计为7度，既可以保证安装时的推入顺畅度，又能在设备高频摆动作业时不出现松脱异响。

　　从实际使用场景出发，配件的拖布固定基座采用圆角方形轮廓，边缘做了R12的圆弧过渡，避免清洁时磕碰家具踢脚线或者柜体边角，基座整体的平面度公差控制在0.3mm以内，保证拖布贴合地面时的压力分布均匀，不会出现局部压力过大导致的拖布过度磨损，或是局部压力不足造成的清洁漏区。基座上的魔术贴粘贴区域做了细微的网格纹路处理，提升背胶魔术贴的附着强度，避免拖布在反复推拉、湿水作业的工况下从基座上脱落。

　　安装边界层面，这套配件和主机连接后的整体下探高度为28mm，能够顺利伸入高度30mm以上的家具底部间隙，比如沙发底、床沿下方的区域，完成常规清洁工具难以覆盖的积灰区域清理。驱动连接位的偏心轴配合公差采用H7/g6的间隙配合，既保证动力传递过程中没有明显旷量，又不会因为配合过紧导致主机驱动电机负载过大，触发过载保护。拖布的纤维层采用长短纤混合结构，表层的长纤负责吸附毛发、大颗粒碎屑，内层的短纤负责带走地面的水渍与顽固污渍，纤维层的厚度设计为12mm，湿水后不会因为纤维倒伏过度降低清洁厚度，同时挤水时能够快速排出多余水分，避免拖地后地面残留明显水痕。

　　设计过程中需要重点考量湿水环境下的材料耐候性，基座采用改性PP材质，添加了适量的抗UV剂与耐水解助剂，避免长期接触清洁洗剂、处于潮湿环境下出现材料脆化、变色的问题。卡扣位置做了局部加厚处理，加厚区域的壁厚达到3.2mm，相比基座主体2mm的壁厚提升了结构强度，能够承受安装拆卸时的反复掰动作用力，不会出现卡扣断裂的情况。基座底部的配重块安装位预留了15g的配重空间，安装后可以让拖布对地面的压力维持在12N左右，匹配主机的摆动频率，达到最优的清洁摩擦力区间，不需要用户额外施加下压力就能完成地面污渍的擦拭。

　　从结构验证的角度，这套配件需要通过1000次的安装拆卸循环测试，卡扣的变形量不能超过0.1mm，保证长期使用后的连接可靠性；同时要通过连续8小时的湿态摆动测试，基座和魔术贴的粘接位置不能出现开胶，驱动连接位的磨损量不能超过0.05mm，避免长期使用后出现晃动异响。针对边角清洁的需求，基座前端的轮廓做了收窄处理，最前端的宽度比主机主体窄8mm，能够深入墙角位置，减少清洁死角的范围。拖布的边缘超出基座轮廓3mm，避免基座硬接触地面造成的地面划伤，尤其是针对实木地板、抛光瓷砖这类易刮花的地面材质，这个超出量能够起到有效的缓冲防护作用。
