2000瓦家用圆形电热烹饪电炉结构设计

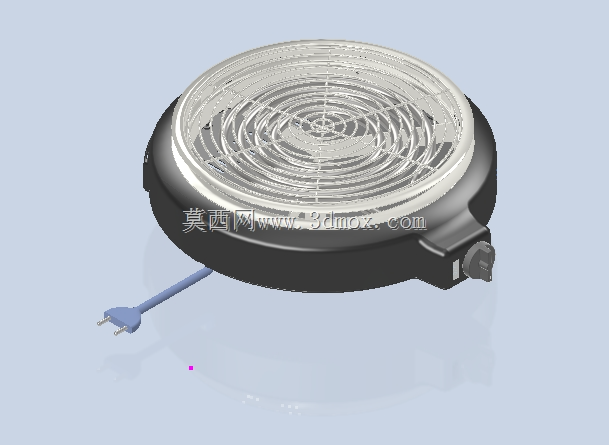

　　这款2000瓦功率的圆形电热炉，核心定位是家用场景的补充烹饪热源，同时也可适配小型餐饮门店的临时加热需求，比如户外摆摊的简易餐食制作、出租屋无燃气环境下的日常烹饪，或是实验室小容量溶液的恒温加热场景，覆盖的使用场景跨度较大，对结构的通用性要求较高。从实际使用逻辑出发，设计时首先考虑的是加热区域的有效覆盖范围，炉面的金属防护网采用同心圆螺旋排布结构，既可以承托不同底径的锅具，从12cm的小奶锅到24cm的煎炒锅都能稳定放置，又能避免异物直接接触内部加热元件，同时螺旋结构的空隙可以保证热对流效率，减少热量在防护网下方的淤积，提升热传导效率。炉体主体采用矮圆柱式造型，整体高度控制在7cm以内，放置在台面上不会占用过多纵向空间，底部预留了1.2cm的垫高支脚，一方面可以让炉体底部和台面之间形成空气流通层，避免长时间高温工作时热量传导至台面造成烫损，另一方面也可以让电源线从底部任意方向引出，适配不同方位的插座布局，电源线采用两扁插结构，线长预留1.2m，满足常规台面的接线距离需求，出线位置做了防弯折的橡胶护套，避免频繁移动线材时根部断裂。

　　侧面的调温旋钮采用内嵌式凸点设计，旋钮突出炉体侧面不超过1.5cm，既可以避免日常挪动时误碰调温档位，又能通过凸点实现盲操作，不用低头观察就能感知旋钮的旋转角度，调温档位覆盖从保温到全功率加热的区间，内部的温控元件紧贴加热盘底部安装，温度反馈延迟控制在较小范围，避免加热温度过冲导致的糊锅问题。炉体上沿的隔热圈采用耐高温工程塑料材质，和内部金属加热腔体之间预留了3mm的空气隔热间隙，长时间满功率工作时，外圈的触摸温度可以控制在45摄氏度以内，避免用户误触烫伤。炉面的防护网采用快拆结构设计，不需要额外工具就可以向上提起取下，方便日常清理洒落的食物残渣，防护网的边缘做了卷边处理，没有尖锐的毛边，拆卸清洗时不会划伤手部。

　　从安装边界来看，这款电炉属于台式免安装设备，不需要嵌入台面，只需要放置在平整的硬质台面上即可使用，对放置面的要求仅为平面度误差不超过2mm，避免炉体放置不稳导致锅具倾斜，工作时的周边预留空间要求为后侧和左右侧距离墙面或其他物体不小于10cm，保证散热通风顺畅，上方不要放置不耐高温的物品，避免热气流上升造成损坏。设计过程中特意优化了内部的配重分布，将较重的加热盘和温控元件布置在炉体中心位置，整体重心落在炉体几何中心的垂直轴线上，即使放置较重的满水汤锅，也不会出现侧倾的风险，炉体底部的四个支脚采用防滑橡胶材质，和光滑台面之间的摩擦系数足够，拖动锅具时不会带动炉体整体移位。

　　内部的布线全部采用耐高温玻纤套管包裹，所有接线端子都做了绝缘护套处理，避免高温环境下线材老化造成的安全隐患，电源线的进线位置做了应力释放结构，承受100N的拉力时不会出现线材和内部端子松脱的情况。从功能特性来看，这款电炉没有复杂的电子控制结构，全部采用机械调温结构，故障率更低，在潮湿或者多油烟的厨房环境下适应性更强，不会因为触控面板进油进水出现失灵问题，加热元件采用密封式电热盘结构，汤汁洒落后不会渗入内部电路，只需要擦拭炉面和防护网就可以完成清洁，维护难度极低。
