适配1mm导线的小型焊接接线防护盒

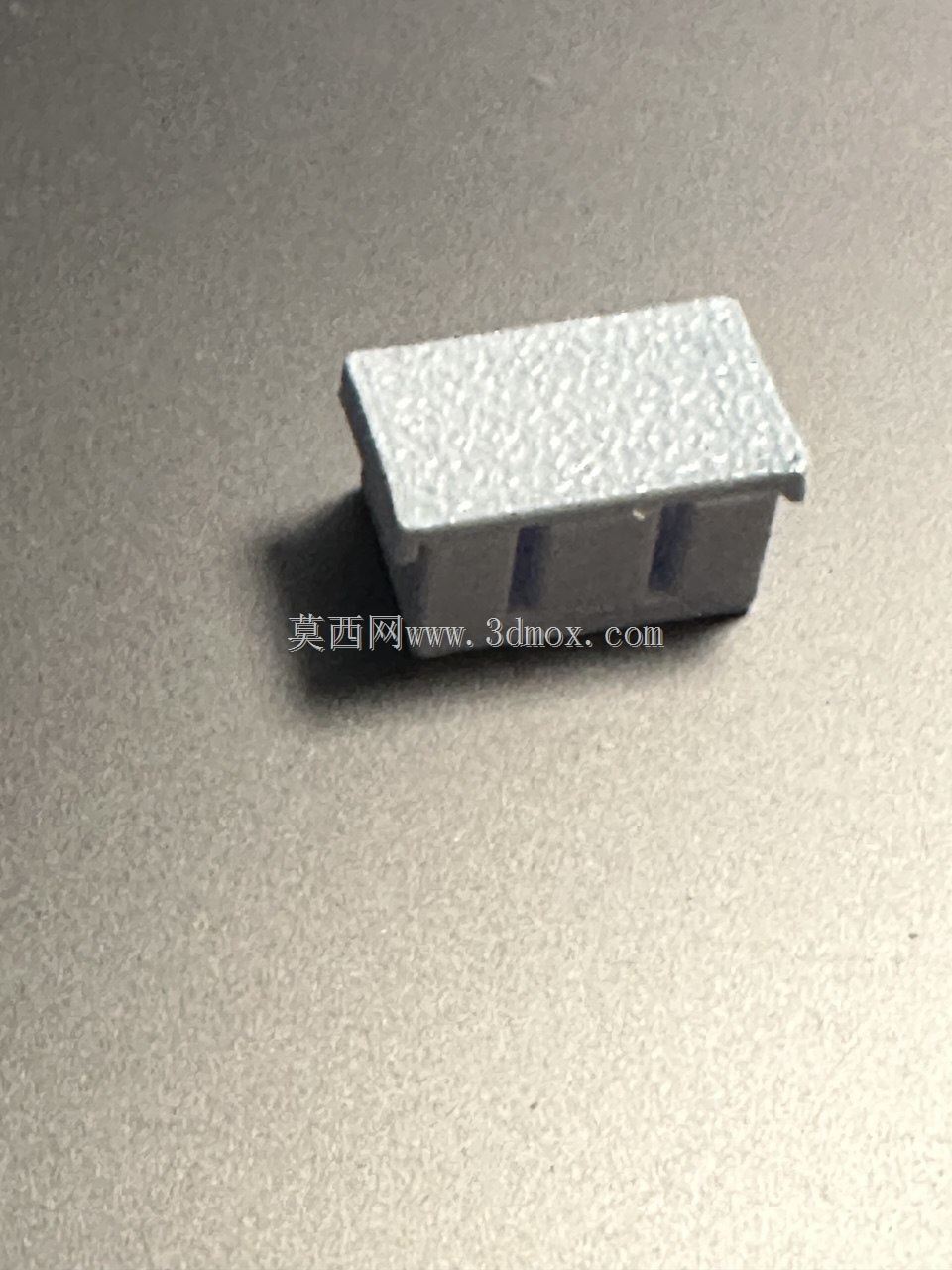

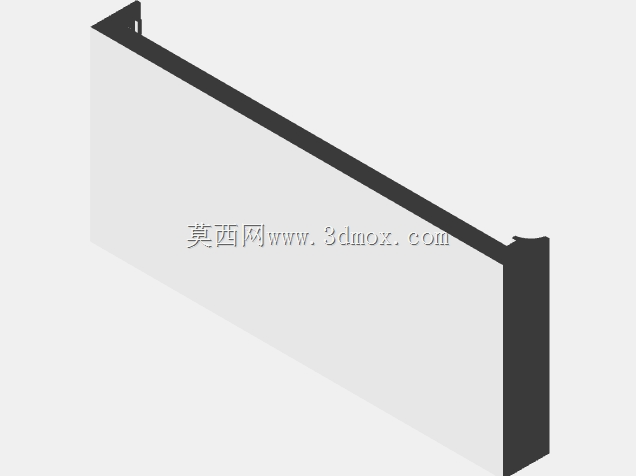

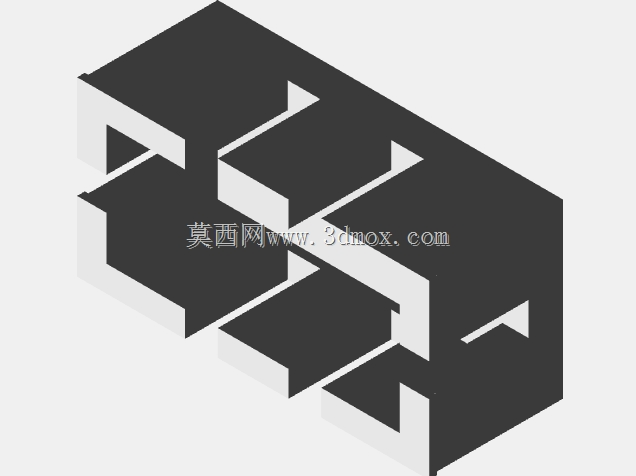

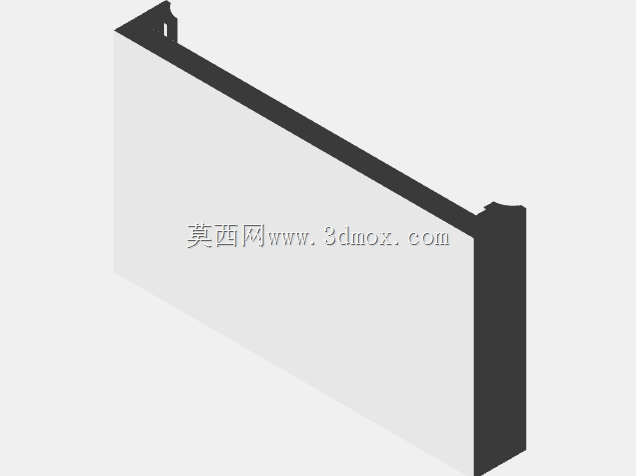

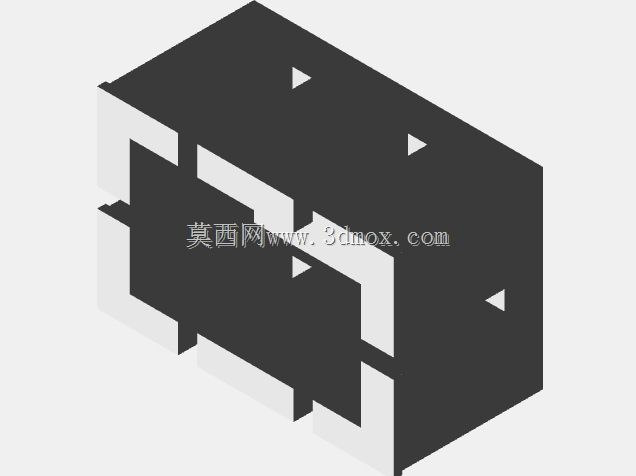

　　从结构设计逻辑来看，盒体采用上下对合的分体式结构，不需要额外的螺丝或者锁扣结构即可完成扣合，这一设计主要考虑到弱电接线场景的作业效率，扣合后盒体内部形成的空腔刚好可以容纳包裹了热缩管的焊接接头，不会给焊点预留多余的晃动空间，从根源上避免导线受外力拉扯时焊点直接承受拉力。盒体侧面的出线孔采用分裂式开口设计，不同方向的出线孔对应不同的导线引出方向，作业时可以根据实际布线需求选择对应的开孔位置穿线，不需要额外在盒体上钻孔，分裂式的孔边在扣合后会自然贴合导线的外绝缘层，既可以起到一定的防尘作用，也能对导线形成径向的约束，避免导线在孔位处出现径向窜动。在低压弱电线路的现场接线作业中，经常会遇到多股导线对接后焊点裸露、线芯易受外力拉扯脱落、相邻焊点间距不足易引发短路的问题，尤其是采用JST XH2.54接插件的小电流回路，导线线径普遍在1mm左右，常规尺寸的接线盒不仅安装空间冗余，还会因为内部空腔过大导致焊点受震动后松脱。这款小型接线防护盒正是针对这类细分场景设计，核心作用是容纳导线焊接后的接头位置，配合热缩管完成焊点的双层绝缘防护，同时通过盒体的结构约束梳理导线走向，避免多股线在出线位置出现过度弯折导致的线芯断裂。

　　考虑到实际安装时的空间限制，这款接线盒的整体外形尺寸控制得非常紧凑，安装时不需要预留太大的操作空间，哪怕是在设备内部线束密集的狭小区域，也可以直接放置在导线接头位置，不需要额外调整周边线束的走向。和常规带固定耳的接线盒不同，这款产品没有设计外置的安装固定结构，主要依靠线束本身的张力完成位置固定，适合用在设备内部不需要频繁拆装检修的接线位置，比如电源变压器次级输出端的分线位置、小功率信号回路的接线位置，既可以避免焊点裸露接触到周边的金属螺栓、结构件引发短路，也不会因为盒体体积过大占用过多的设备内部空间。

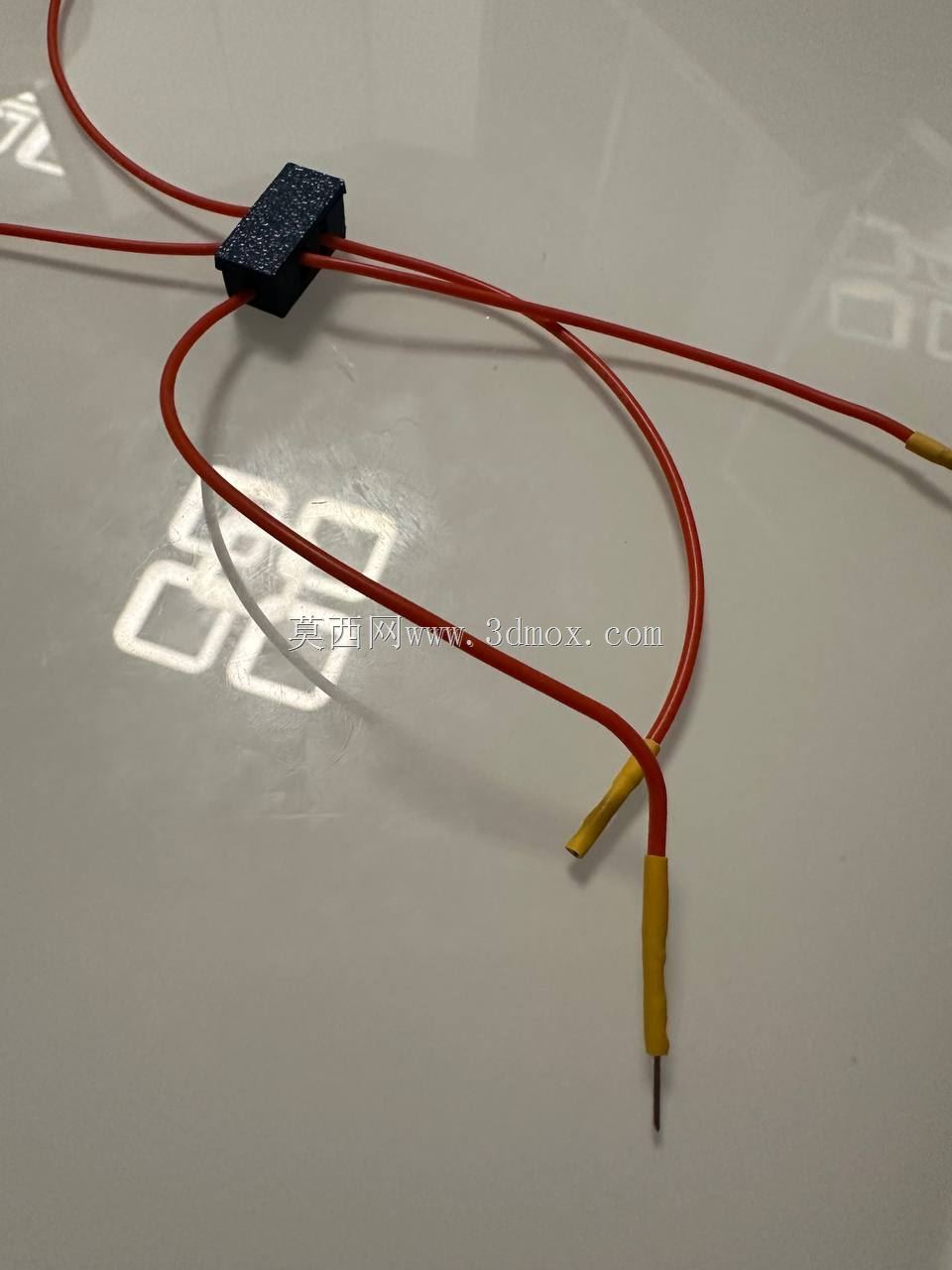

　　在实际布线作业中，使用这款接线盒的操作流程也非常顺畅，先将需要对接的导线分别从对应方向的侧孔穿入盒体内部，完成导线焊接、套好热缩管并加热收缩之后，将焊接接头整理到盒体的空腔中心位置，直接扣合上下盒体即可，不需要额外的灌胶或者螺丝固定，后续如果需要重新检修接线，只需要撬开上下盒体就可以直接接触到焊点，不会破坏导线本身的绝缘层。分裂式出线孔的尺寸刚好适配1mm线径的导线，孔边没有尖锐的毛刺，扣合之后不会割伤导线的外绝缘层，哪怕是长期处于轻微震动的设备环境中，孔位处的导线也不会因为反复摩擦出现绝缘层破损的问题。

　　和传统的电工胶布包裹焊点的方式相比，这种硬质盒体的防护方式可以避免胶布长期使用后出现老化开胶、粘性下降的问题，防护的稳定性更强，同时盒体本身的绝缘材质也可以提升接头位置的绝缘等级，避免相邻线束之间因为绝缘层破损引发的短路故障。在电源变压器的低压输出端布线场景中，这类小型接线盒可以很好地适配次级多股分线的需求，不同电压等级的输出线可以从不同方向的侧孔引出，盒体内部的空腔可以将各个焊点隔离开，避免不同回路的焊点意外接触，同时紧凑的外形也不会影响变压器周边其他元器件的安装布局，不需要为了容纳接线盒额外扩大设备的内部安装空间。
