细电缆捆扎紧固用卡扣式线夹结构

　　在低压配电布线、小型电源设备内部走线、桌面电气改造等场景里，经常会遇到多根细电缆排布散乱、多余长度线缆晃荡干扰其他部件的问题，常规的扎带捆扎虽然成本低，但存在拆卸需剪断、捆扎力度难控制容易压伤线皮、固定后无法二次调整的缺陷，这款专门针对细电缆设计的捆扎夹，就是为了解决这类实际布线痛点开发的结构件。

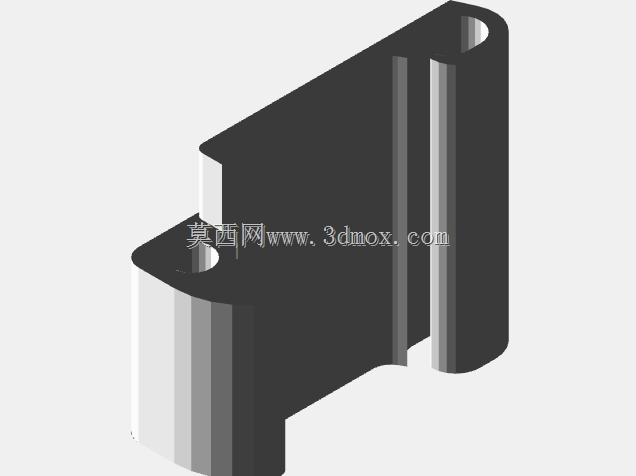

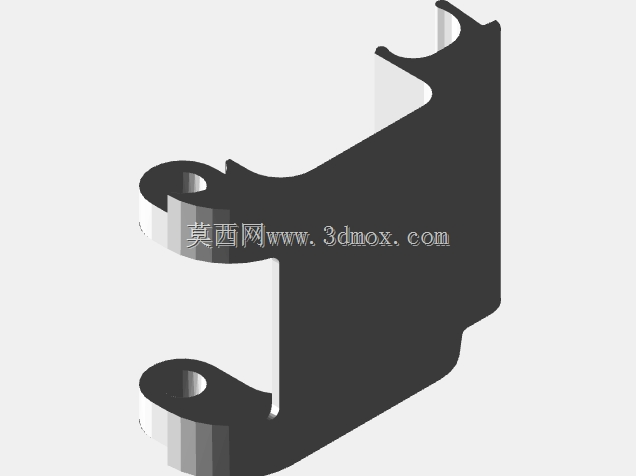

　　从实际使用需求出发，这款线夹的核心功能是实现细电缆的中途捆扎与长度收束，不需要截断线缆，就能把散放的多根细缆规整成束，同时把多余的弯折长度固定在夹体内部，避免线缆受外力拉扯时接头处受力松脱。夹体整体采用卡扣式开合结构，不需要额外的辅助工具就能完成开合操作，日常运维调整线路时，可以反复开合夹体增减线缆、调整捆扎位置，不会像一次性扎带那样产生耗材浪费。

　　设计阶段首先锚定了适配线缆的规格边界，针对日常布线里最常见的4mm×5mm截面的细电源缆、信号缆做适配，夹体内部的捆扎容纳腔截面设置为20mm×10mm，能够同时容纳3-4根该规格的细电缆并排排布，不会因为腔体过窄挤压线皮造成绝缘层破损，也不会因为腔体过宽导致线缆在夹体内晃动移位。夹体本身的宽度设置为30mm，这个尺寸是经过多轮场景验证的：过窄的话夹体和线缆的接触面积不足，捆扎后容易滑脱；过宽则会占用过多布线空间，在小型电源壳体、密集线槽内安装时会和相邻部件产生干涉。

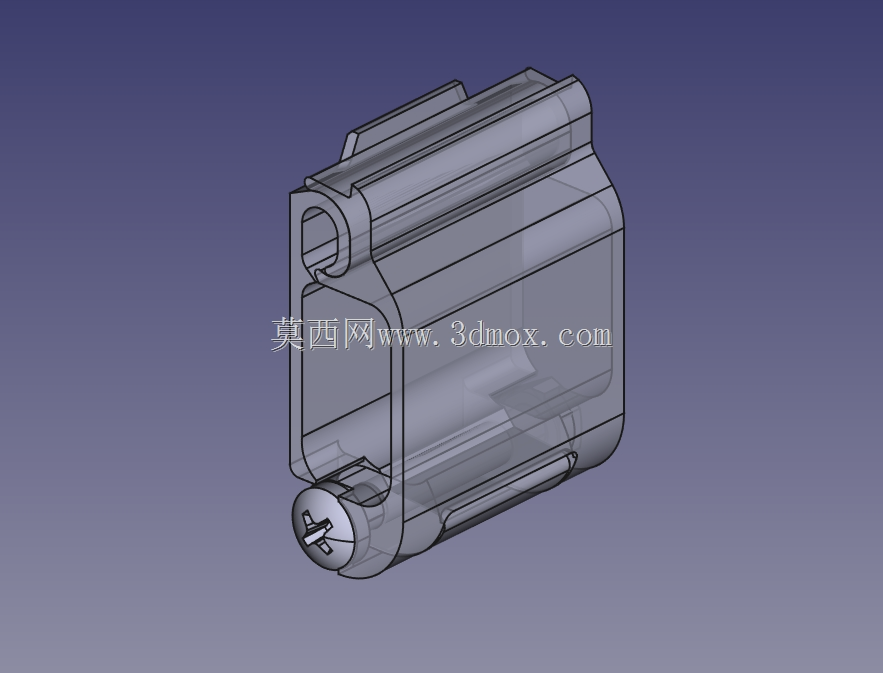

　　安装固定逻辑上，这款线夹采用M4螺栓加螺母的锁紧方案，夹体一端预留了标准的M4穿装孔位，既可以通过螺栓把夹体固定在设备壳体的预制安装孔上，也可以在没有预制孔的场景下，搭配自粘式底座实现免打孔固定，适配不同的安装基面条件。夹体的开合端做了导向倒角，扣合时不需要精准对位就能顺利卡入锁紧，扣合后内部的限位筋会抵住线缆外层，提供足够的静摩擦力防止线缆沿轴向窜动，同时筋条的边缘做了R0.5的圆角处理，即使长期压紧线缆，也不会割伤绝缘层造成漏电隐患。

　　从结构强度角度考虑，夹体的壁厚做了均匀化处理，整体壁厚保持在2mm，既保证了日常使用时的结构刚性，扣合后不会因为线缆的反弹力自行张开，也避免了壁厚不均导致的注塑成型缺陷，适合批量生产。夹体的外轮廓全部做了圆角过渡，没有尖锐的棱角，在布线操作时不会划伤操作人员的手部，也不会刮破相邻线缆的外皮。实际使用时，先把需要整理的线缆梳理整齐，放入夹体的下腔体内，根据需要收束的长度把多余的线缆弯折后一并放入腔体，再扣合上盖，最后根据安装场景选择螺栓固定或者粘接固定的方式，把夹体固定在预设位置即可，整个安装过程不需要复杂工具，单人就能快速完成。

　　和传统的金属电缆夹相比，这款非金属结构的线夹本身具备绝缘性能，不需要额外加装绝缘垫层就能直接和线缆外皮接触，不会因为金属边缘的毛刺损伤线皮，也不会在潮湿环境下产生锈蚀污染布线环境；和背胶式固定线卡相比，它的捆扎容量更大，能够同时固定多根线缆，而且固定力度更稳定，不会因为胶层老化导致线夹脱落。在小型电源变压器周边布线、工控柜内弱电信号线束整理、桌面数码设备走线收纳等场景下，这款线夹都能提供可靠的线缆固定效果，解决细电缆排布散乱的问题，提升布线的规整度与长期使用的可靠性。
