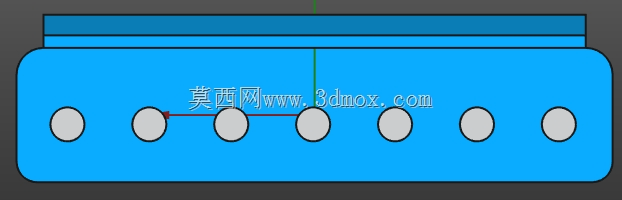

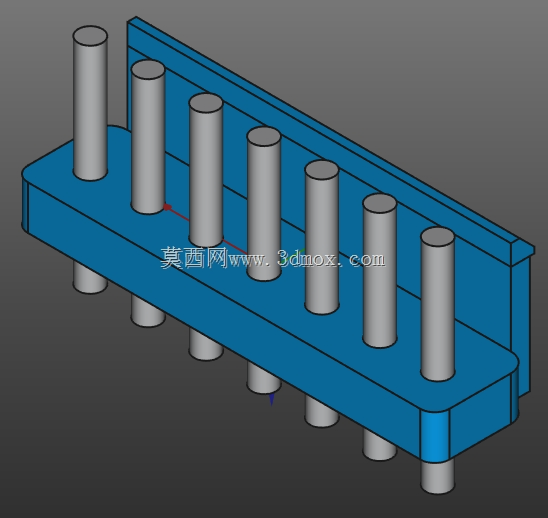

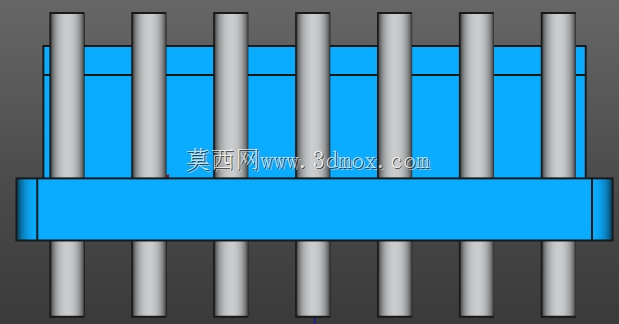

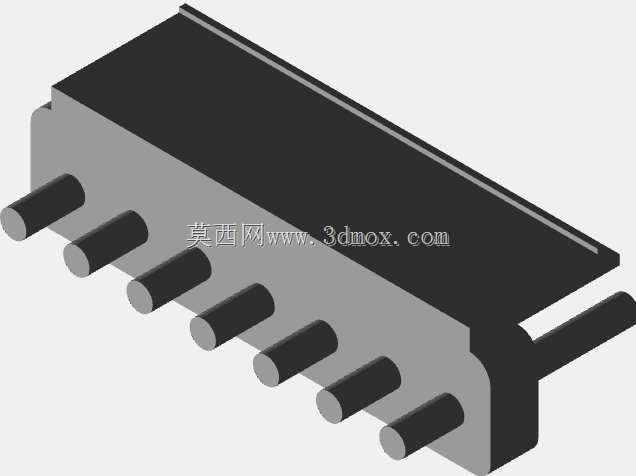

七针间距3.96毫米排针连接器结构

　　在工业控制板卡、消费电子主板、小型电力采样模块的板间互联场景里，这类直插式排针连接器是最常见的互联载体，承担着不同PCB板之间信号传输、小功率电力输送的核心作用，很多做小型电源模块、传感信号采集板的工程师在选型时，都会优先考虑这类针距统一、插合稳定的直插排针，毕竟它的安装兼容性足够强，能适配绝大多数常规厚度的玻纤PCB板，不需要额外定制特殊开孔尺寸。这款七针排针的设计思路完全围绕通孔插装工艺展开，基座采用耐高温的绝缘工程塑料材质，成型时直接把七根圆柱形铜质插针嵌装在基座内部，插针两端伸出基座的长度做了对称设计，一端用来插合对应孔位的排线母座或者板端母座，另一端穿过PCB板上预先钻好的安装孔，过波峰焊时就能直接完成焊锡固定，不需要额外做固定结构，整个装配流程可以直接适配常规的SMT+波峰焊产线，不需要单独安排人工补装工序。

　　从安装边界来看，这款排针的针距严格控制在3.96毫米，这个尺寸是行业内沿用多年的标准间距，对应的母座开孔、PCB钻孔间距都有成熟的标准尺寸链，设计PCB封装时直接调用标准3.96mm间距排针封装即可，不需要单独调整孔位坐标。基座的整体外形做了圆角处理，边缘没有尖锐的披锋，在批量插装时不会刮伤操作人员的手套，也不会在周转过程中卡滞在料管或者编带包装里。插针的直径做了统一的公差控制，插合端的直径公差控制在负公差区间，保证插入母座时不会出现过紧插不进或者过松接触不良的问题，焊接端的直径做了轻微的滚花处理，穿过PCB孔时能有轻微的卡滞力，在过波峰焊之前不会因为产线传输的震动从PCB上脱落，减少产线的补料工作量。

　　从实际使用场景来看，这款七针排针可以承载最高数安的电流传输，足够覆盖小型电源变压器副边输出、传感信号组传输、低压控制信号互联的需求，绝缘基座的耐温等级可以满足常规无铅焊接的温度要求，过回流焊或者波峰焊时不会出现基座融化变形、插针移位的问题。很多做开源硬件、小型工业控制模块的工程师在做板间互联时，都会优先选用这个规格的排针，一方面是它的供应链足够成熟，采购成本低，另一方面是它的机械强度足够，插合后能承受一定的拉扯力，不会因为设备运输过程中的震动出现插针松脱、接触不良的故障。

　　在建模过程中，需要严格控制每根插针的同轴度，以及相邻插针之间的位置度公差，如果插针位置偏移超过0.1毫米，就会出现在PCB上插装困难的问题，基座的安装定位柱尺寸也要和PCB上的定位孔匹配，保证焊接前排针能在PCB上准确定位，不会出现歪斜。另外基座的底部和PCB接触的平面做了平整处理，焊接时焊锡不会顺着插针缝隙爬到基座上方，避免相邻插针之间出现焊锡短路的问题。插针的伸出长度也做了针对性优化，焊接端伸出PCB背面的长度控制在1.5毫米左右，既保证焊锡能充分包裹插针形成可靠的焊点，又不会因为伸出过长导致焊后剪脚的额外工序，插合端的伸出长度则匹配标准母座的插合深度，保证插合后接触电阻足够小，长期使用不会出现接触点发热的问题。在一些有轻微震动的使用场景里，比如小型工业设备的内部控制板、车载辅助电子模块里，这款排针的插合保持力足够，不需要额外打胶固定就能保证连接可靠性，能覆盖绝大多数非强震动场景的板间互联需求。
