DFRobot Fit0562型LCD背光组件结构设计

　　在嵌入式小型显示终端的结构开发环节，背光组件的适配设计往往是容易被忽略却直接影响终端显示效果的核心细节，这款适配Fit0562规格LCD的背光结构，正是针对小尺寸段码、字符类液晶显示模块的配套导光需求完成的结构设计，目前广泛应用在开源硬件开发套件、小型工业控制数显面板、便携检测设备的显示单元配套场景中。从实际使用场景来看，这类长条形小尺寸LCD多被布置在设备操作面板的狭长显示区域，用来展示设备运行参数、传感器采集数值、工作状态提示等信息，而液晶本身不具备自发光特性，必须依靠背部的背光组件提供均匀的面光源，才能在不同光照环境下让使用者清晰读取显示内容，这就要求背光组件的出光均匀度、结构厚度、出线位置都必须和对应规格的LCD完全匹配，不能出现局部亮斑、暗区，也不能因为结构公差导致装配后和LCD之间出现间隙漏光。

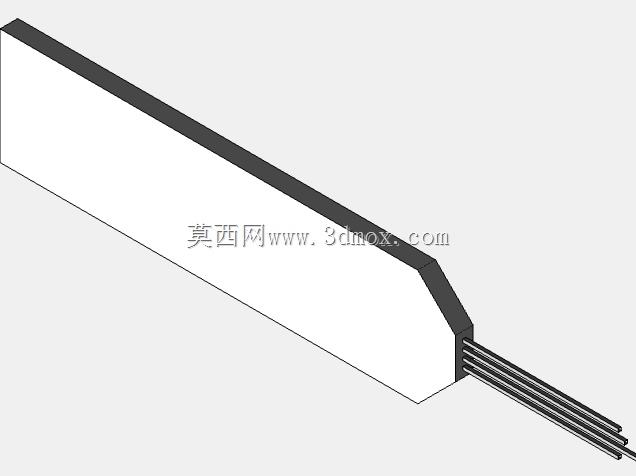

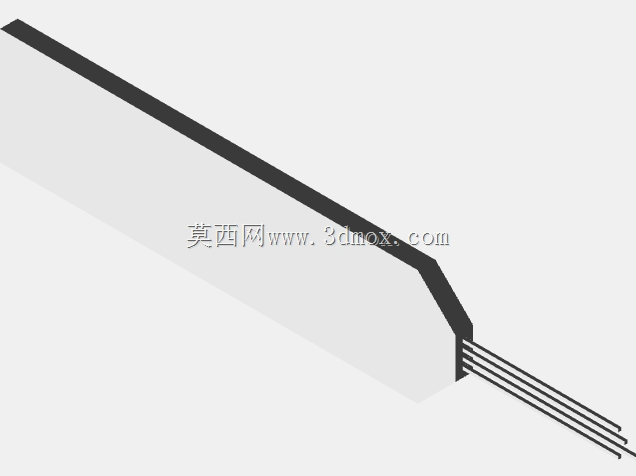

　　这款背光组件的整体外形为狭长的切角矩形结构，主体导光部分采用超薄的扁平化设计，厚度控制在小尺寸设备面板安装的常规预留空间范围内，一端做了斜切收边处理，刚好适配Fit0562规格LCD的端部轮廓，不会在装配后超出LCD的边界占用额外的面板空间。出线端布置在组件的短边侧，采用平行排布的细导线引出，出线方向顺着组件长度方向延伸，在结构设计时特意将出线位置的凸台高度做了压低处理，避免装配时导线弯折半径过小导致线芯断裂，同时也能适配面板背部的走线空间，不会和PCB板上的其他元器件产生结构干涉。从设计思路上看，这款背光没有采用额外的固定卡扣结构，而是依靠和LCD、面板安装槽的尺寸配合完成限位，整体外形公差控制在小间隙配合的范围内，装配时可以直接嵌入LCD背部的预留安装位，配合双面胶即可完成固定，不需要额外设计固定结构，既压缩了整体组件的厚度，也简化了装配工序，适合小批量开源硬件项目、快速原型开发的装配需求。导光部分的边缘做了黑色遮光层处理，除了正对LCD显示区域的出光面外，其余侧边都做了挡光设计，避免光线从侧边漏出导致显示区域边缘出现光晕，影响字符显示的清晰度。

　　在安装边界的适配设计上，这款背光的整体长度、宽度尺寸完全和对应LCD的显示区域轮廓匹配，切角位置的角度、尺寸都和LCD端部的异形轮廓完全对齐，装配后两者的贴合面完全重合，不会出现偏移导致的局部出光不足问题。出线端的导线长度预留了足够的焊接余量，在和背部驱动PCB连接时，不需要额外延长导线即可完成接线，导线的排布间距也和常规背光驱动接口的焊盘间距匹配，焊接时不需要调整导线位置即可直接对位。从实际选型适配的角度来说，这类一体化的背光组件不需要开发者单独设计导光结构、挑选LED灯珠排布位置，直接按照对应LCD的型号选型即可完成配套，能够大幅缩短小型显示终端的结构开发周期，尤其适合开源硬件项目、教学实验装置、小型工业数显模块的快速开发场景，在结构建模时可以直接将该组件的三维模型导入装配体，提前验证面板安装槽的尺寸、背部走线空间是否充足，避免开模或者打样后出现装配干涉的问题。

　　在实际工程应用中，这类小尺寸背光组件的可靠性直接影响显示终端的使用寿命，这款结构在设计时将导线和导光主体的连接位置做了应力释放处理，导线根部做了加固，避免设备在运输、使用过程中受震动导致导线脱落，同时整体结构没有易损的薄壁突出结构，在手工装配、维修拆卸时不容易出现部件损坏的问题。对于结构设计从业者来说，这类标准化的配套组件三维模型能够直接复用在对应的显示模块装配设计中，不需要重新测绘建模，能够有效提升建模效率，同时模型的尺寸精度完全匹配实物参数，导入装配体后可以直接用来做干涉检查、安装空间校核，减少后期样机调试时的结构修改工作量。
