槽型红外光耦作为光电隔离类基础电子元件,在工业控制、消费电子、小型机器人外设领域的应用覆盖度极高,这款开槽式光耦模块的三维结构设计,完全围绕实际装机的适配需求展开,没有冗余的造型修饰,所有结构特征都服务于功能实现与安装便利性。
从实际应用场景来看,这类独立封装的槽型光耦常被用在小型机器人的行程限位检测、转盘转速计数、物体存在性检测工位,也会集成在小型自动化设备的送料到位检测、门禁闸机的挡板位置反馈回路中,依靠红外发射与接收端之间的光路通断输出开关信号,同时实现输入端与输出端的电气隔离,避免后端控制电路受前端负载侧的电压波动干扰。
设计过程中首先明确的是引脚的排布逻辑,模块引出的三个引脚分别对应电源正、接地、信号输出,引脚的间距、伸出长度完全匹配通用2.54mm间距的穿孔焊盘,既可以直接插焊在通用洞洞板上做原型验证,也能适配定制PCB的焊盘位置,不需要额外做引脚整形。引脚与塑封主体的衔接位置做了微小的凸台限位,插装时可以控制引脚插入焊盘的深度,避免焊锡溢到塑封本体表面影响绝缘性能。

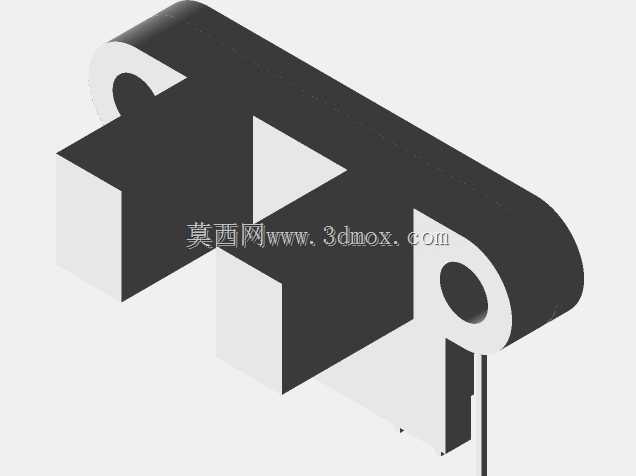

外形结构上,中间的开槽宽度是核心功能尺寸,开槽的宽度决定了可检测遮挡物的厚度范围,两侧的发射、接收管腔体做了对称的沉孔设计,既可以把红外发射管、接收管的管芯完全包裹在塑封内部,避免环境杂散光直射接收管造成信号误触发,也能让红外光路集中在开槽的中心区域,提升检测的响应灵敏度。开槽的上下边缘做了微小的倒角处理,遮挡物插入开槽时不会被锐边刮擦,哪怕是薄的PCB挡片、塑料拨片反复插拔也不会产生碎屑卡滞在槽内影响光路。
安装边界的设计充分考虑了不同装机场景的固定需求,模块主体两侧的带孔凸耳是专门的安装固定位,孔位直径适配M2规格的自攻螺丝或者铜柱,两个安装孔的中心距经过反复校核,既可以直接固定在3D打印的机器人结构件上,也能通过铜柱堆叠安装在PCB上方,不会和周边的电容、接插件等元件产生空间干涉。塑封主体的外轮廓所有棱边都做了0.2mm的圆角处理,一方面是注塑生产时便于脱模,减少塑封件的飞边缺陷,另一方面在手工装配时不会划伤操作人员的手指,也不会刮伤周边连接的导线绝缘层。
从结构强度角度考虑,塑封主体的壁厚控制在1.2mm,既保证了整体的结构刚性,在常规的装配受力下不会出现开裂变形,也不会因为壁厚过大导致注塑成型时出现缩痕、内部气泡等缺陷,影响内部元件的固定稳定性。发射与接收管的腔体内部做了定位筋,管芯装入腔体后可以被定位筋卡紧,即使在设备振动的工况下,管芯也不会出现偏移,保证光路始终对准,不会出现信号漂移的问题。引脚的根部做了加宽的应力释放结构,当焊接过程中或者后期维护需要掰动引脚时,应力不会集中在引脚与塑封的衔接位置,避免引脚断裂或者塑封开裂。
实际选型使用时,这类槽型光耦的安装位置需要注意和运动部件的间隙配合,遮挡片进入开槽的深度要覆盖整个红外光路的截面,同时遮挡片不能和开槽的内壁产生摩擦,这款模型的开槽深度与宽度尺寸完全匹配市面在售同规格产品的实际参数,在做整机结构设计时,可以直接调用该模型进行装配干涉检查,提前预留好安装空间与走线位置,避免后期打样后出现元件装不上、和周边结构干涉的问题。对于做小型教育机器人、桌面级自动化小设备的结构工程师来说,这类通用电子元件的精准三维模型,可以大幅减少结构设计阶段的尺寸核对工作量,不需要手动测量实物尺寸再逆向建模,直接导入装配体就能完成整体布局,提升设计效率。
