TO220转TO263封装适配压接转换结构

　　在电子装联与小批量样板试制场景中，通孔封装器件与表贴工艺的适配一直是产线调试、样板打样阶段常遇到的适配问题，不少量产成熟的TO220通孔封装功率器件，在需要适配全表贴工艺的PCB板卡时，往往受限于封装引脚形态、安装高度、焊接工艺要求无法直接使用，重新采购对应TO263封装器件不仅会拉长物料齐套周期，部分冷门参数的功率器件甚至没有对应表贴封装型号可选，这类封装转换结构就是为解决这一实际工程痛点设计的。

　　该结构核心功能是实现TO220通孔封装引脚到TO263（D2PAK）表贴封装的引脚形态转换，适配常规棘轮式压接工具完成引脚压接整形，无需额外定制专用压接设备，车间常规的端子压接钳即可完成操作。设计过程中充分考虑了压接作业的操作冗余，预留了引脚修剪的长度余量，作业人员可根据实际选用的TO263焊盘尺寸，修剪多余引脚长度来匹配不同板卡的焊盘伸出要求，避免引脚过长导致的焊接连锡、引脚过短导致的焊接强度不足问题。

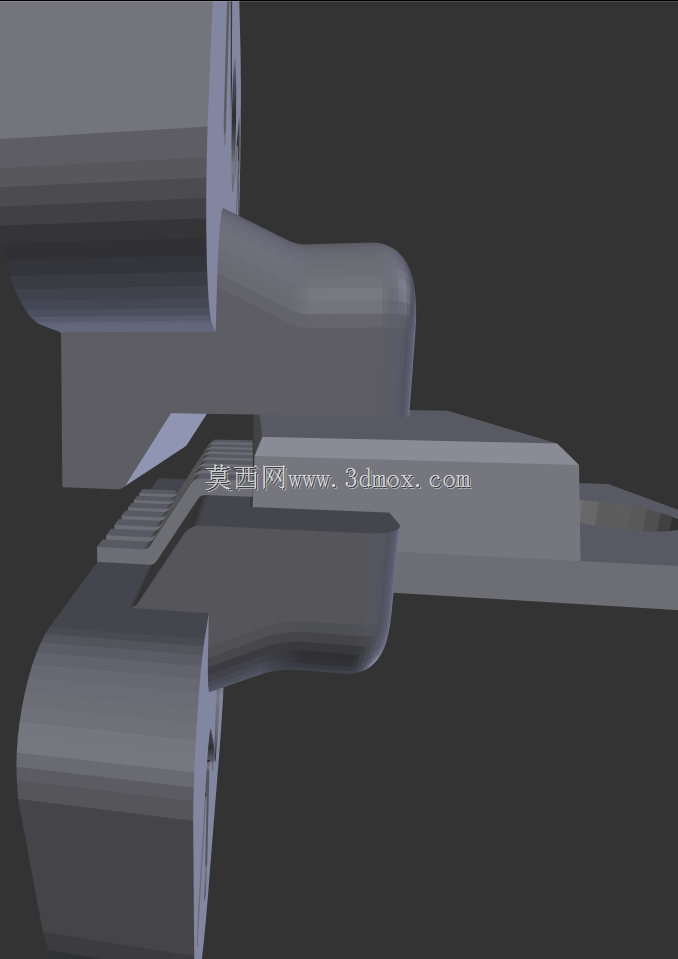

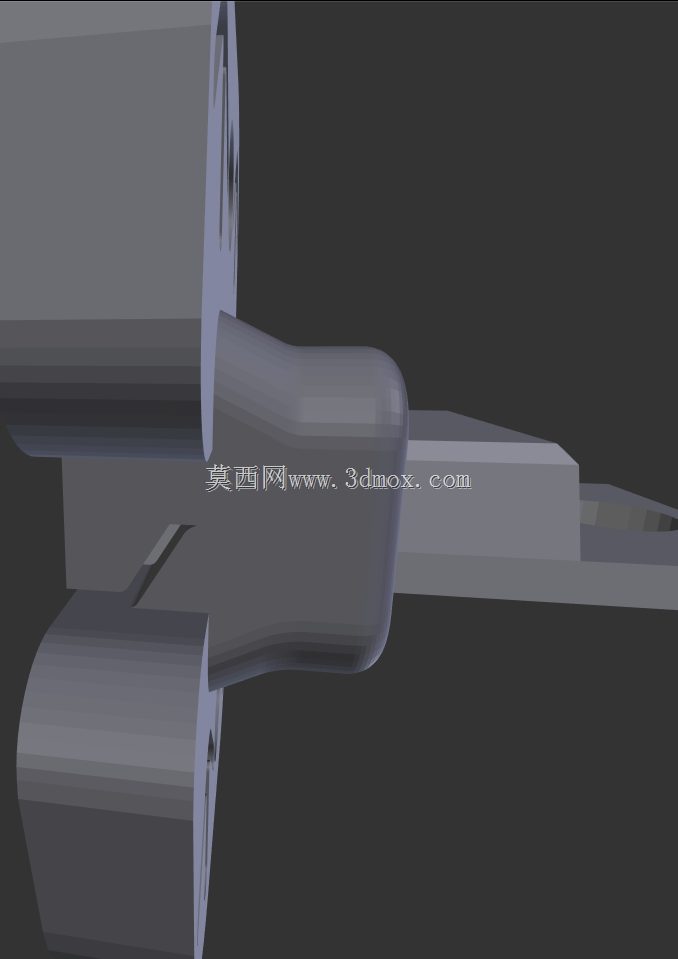

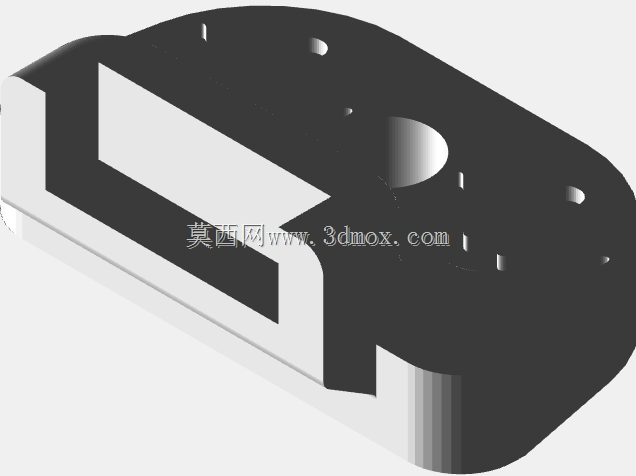

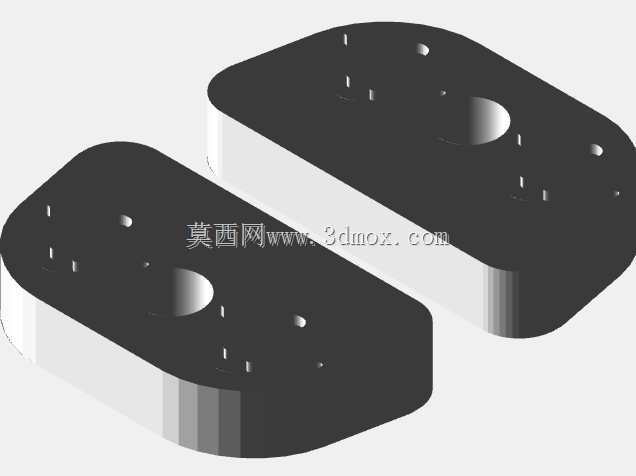

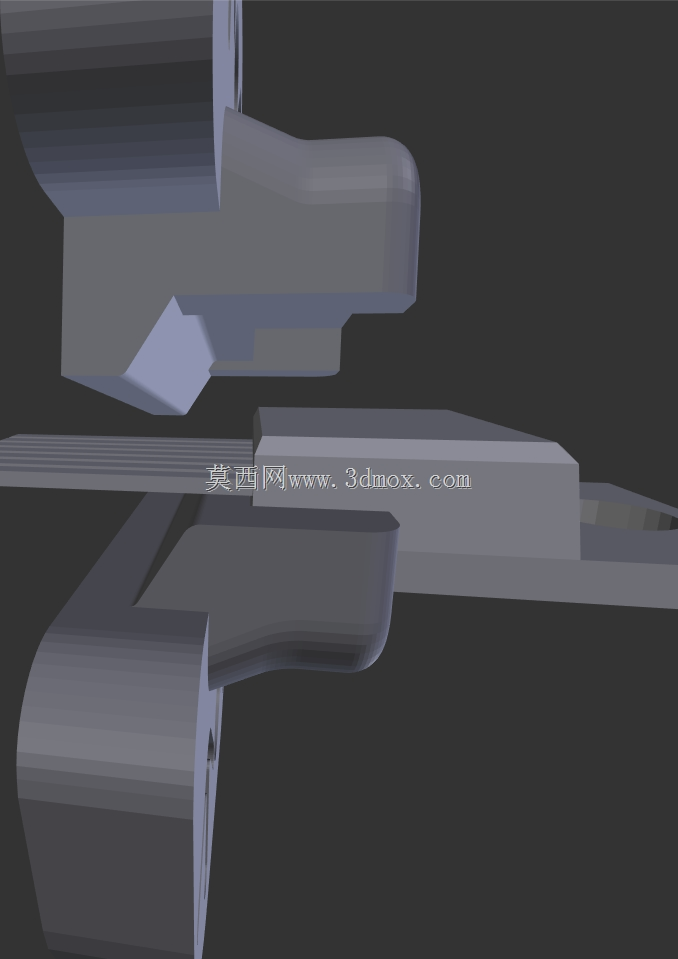

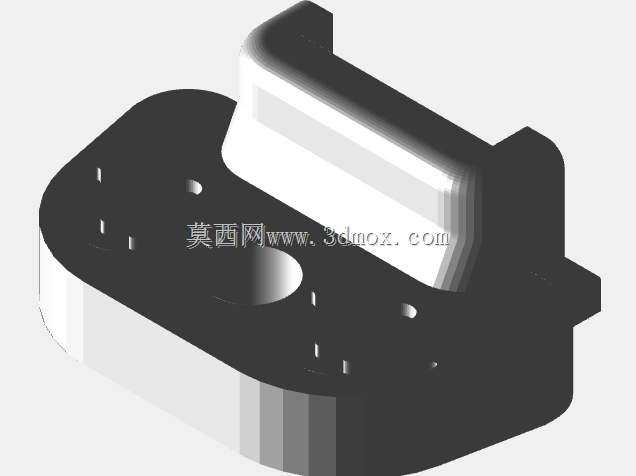

　　结构整体分为上下两个模腔部分，模腔内部按照TO220器件的本体外形做了定位限位设计，压接作业时器件本体卡入下模定位槽，不会在压接过程中出现偏移、歪斜，保证引脚折弯角度的一致性；上模对应引脚位置做了折弯成型槽，压合时可将TO220的直插引脚一次性折弯成符合TO263封装要求的鸥翼形态，折弯圆角经过反复验证，既不会因为折弯半径过小导致引脚根部应力集中出现断裂隐患，也不会因为半径过大导致引脚成型后高度超出TO263封装的标准安装高度。

　　考虑到不同厂家生产的TO220器件本体厚度、引脚伸出长度存在细微公差，模腔的定位槽预留了0.15mm的公差余量，可覆盖市面绝大多数主流厂商的TO220封装功率器件，包括三极管、MOS管、三端稳压器等常见TO220封装器件都可使用该结构完成引脚转换。上下模的导向位置做了小角度导入倒角，压合作业时无需刻意精准对齐，靠导入倒角即可自动滑入合模位置，降低作业人员的操作难度，小批量作业时单人每小时可完成上百只器件的引脚整形，效率远高于手工逐只折弯整形。

　　安装边界方面，成型后的器件引脚中心距、引脚宽度、本体离板高度完全符合TO263封装的标准尺寸要求，可直接适配标准TO263封装的钢网开口与焊盘设计，无需对原有PCB做任何修改，成型后的器件可直接用于回流焊工艺，引脚共面度控制在0.1mm以内，不会出现因为共面度差导致的虚焊、立碑等焊接缺陷。结构本身除了压接成型的功能外，还预留了空白模板区域，作业人员可根据自身使用的特殊规格器件，自行修改模腔定位尺寸，拓展适配其他封装的转换需求，无需重新从零开始设计模架结构。

　　选材方面，该结构适配常规FDM3D打印加工，选用高拉伸强度的ABS类材料打印即可满足压接时的强度要求，不会因为多次压接出现模腔变形、开裂问题，打印时无需添加支撑，上下模可直接平铺打印，打印完成后简单去除毛边即可投入使用，车间现场有打印设备的情况下可快速制作投入使用，无需等待外部机加工周期。压接过程中引脚与模腔接触的位置做了圆角过渡，不会刮伤引脚表面的镀锡层，保证后续焊接的可靠性，避免引脚镀层破损导致的氧化、焊接不上锡问题。

　　在实际产线应用中，这类转换结构尤其适合研发打样阶段、小批量试产阶段的临时物料替代，无需因为封装不匹配重新改板、重新采购物料，可大幅缩短样板的交付周期，也可用于维修场景下的器件替代，当板卡上的TO263封装器件损坏且无同型号备件时，可快速将手头的TO220同参数器件整形后替换使用，降低维修备件的库存压力。
