在流体输送管路搭建、小型机电设备装配以及工装夹具的模块化拼接场景里,这类带内螺纹的圆柱连接套筒是出镜率极高的基础连接件,很多一线装配人员在现场遇到管路对接错位、杆件长度不足的问题时,第一时间会找适配规格的这类套筒做过渡衔接。从结构设计逻辑来看,套筒内壁加工的连续内螺纹是核心功能载体,螺纹的牙型角、螺距都严格匹配对应公称直径的外螺纹标准件,装配时只需将两端带外螺纹的管件或杆件旋入套筒两端,就能实现刚性连接,不需要额外焊接或者粘接,后期拆卸维护也只需要反向旋拧即可,在需要频繁拆装调整的试验台架、临时流体管路铺设场景中,这种连接方式的效率优势非常明显。

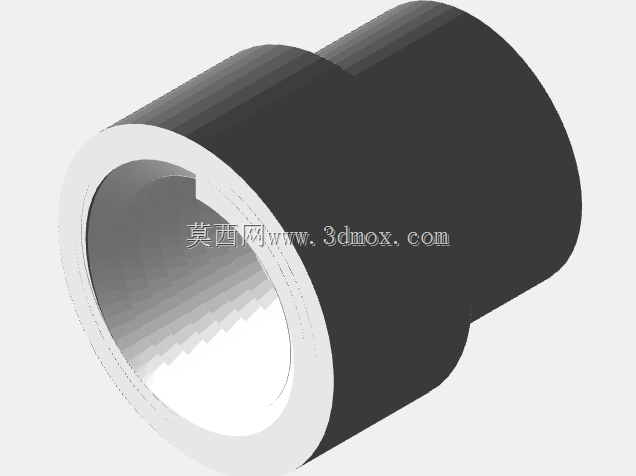

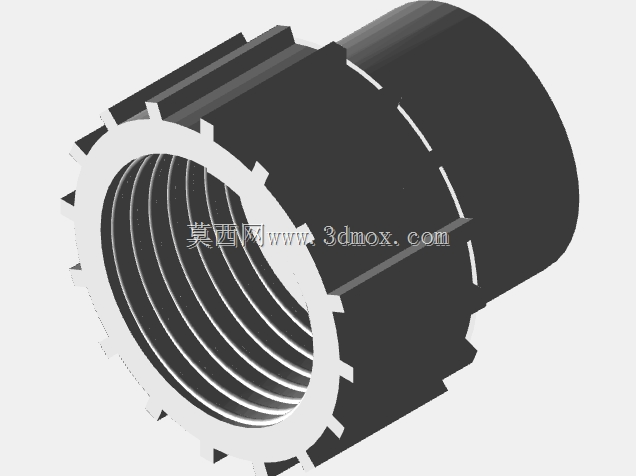

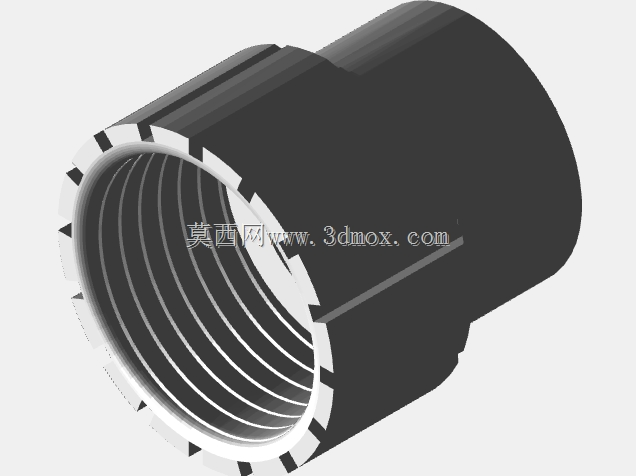

套筒端部设计的均匀分布齿状凸边,不是为了装饰,而是专门给管钳、扳手这类装配工具预留的受力卡位结构,现场装配时如果遇到螺纹配合较紧、需要施加较大预紧力的情况,工具可以卡在齿边的凹槽位置,不会出现打滑脱手的问题,相比光滑外壁的套筒,这种齿边结构能让装配时的扭矩传递效率提升不少,也能避免外壁被扳手夹伤出现凹陷变形,影响后续的拆装操作。从安装边界的角度考量,这类套筒的外形是规则圆柱结构,外壁没有多余的凸起结构,在狭小的装配空间里也能顺利就位,不需要预留额外的扳手摆动空间,只要能卡住端部的齿边就能完成紧固操作,很多紧凑型机电设备的内部管路布局,就是看中了它占用空间小、安装操作灵活的特点,才会优先选用这类结构做管路衔接。
套筒的壁厚设计也经过了实际工况的校核,针对常规的低压流体输送、普通机械杆件连接场景,壁厚既能满足螺纹啮合的强度要求,不会因为旋拧力过大导致筒壁开裂,也不会因为壁厚过大造成整体重量超标、材料浪费,在一些对整机重量有严格要求的便携式设备里,这种轻量化的套筒结构比厚重的铸钢接头适用性更强。实际使用过程中,这类套筒的内螺纹加工精度直接决定了连接后的密封性能和连接刚性,如果螺纹同轴度偏差过大,装配后会出现两端管件不同轴的问题,轻则导致管路内部流体阻力变大,重则会在连接位置出现应力集中,长期受振动影响容易出现螺纹滑牙、连接松脱的故障,所以建模阶段就需要严格控制内螺纹的同轴度公差,两端螺纹的起始位置也要做对应的倒角处理,方便装配时外螺纹能顺利导入,不会出现错牙、卡滞的问题。端部的齿边结构在建模时需要保证每个齿的角度、深度均匀一致,不然装配时扳手受力不均,很容易把个别齿掰断,导致后续无法正常施加扭矩,齿根位置也做了微小的圆角过渡,避免热处理或者受力时出现应力集中导致齿部断裂。很多刚入行的结构设计人员在做这类连接件建模时,容易忽略端部齿边的受力角度设计,把齿的侧边做成垂直于端面的结构,实际装配时扳手很容易从齿槽里滑出来,合理的齿边角度应该是让受力面与扭矩施加方向垂直,这样工具卡入后能形成稳定的受力面,不会出现滑脱问题。
另外套筒的端面与内螺纹的垂直度也需要严格控制,如果端面倾斜,装配后管件与套筒的端面会出现间隙,要是用在流体输送场景,这个间隙很容易成为泄漏点,就算加了密封垫片,也会因为垫片受压不均导致密封失效。在不同的应用场景里,这类套筒的细节设计也会做对应调整,比如用在气动管路里的套筒,内螺纹的表面粗糙度要求更高,减少螺纹间隙的泄漏量;用在结构杆件连接的套筒,会适当增加啮合螺纹的扣数,提升连接的抗拉强度;用在有腐蚀环境的场景,会在建模时预留表面处理的涂层厚度,避免处理后螺纹尺寸出现偏差导致装配困难。
