多规格线缆焊接固定夹持工装结构

　　在电子装联、低压电气柜布线、小型电源模块生产的现场焊接工序里，线缆端部搪锡、导线与焊片搭接焊接时，最容易出现的问题就是线缆移位、焊料流淌偏移、多股线芯散丝，尤其是线径1mm到2mm的细线缆，手持焊接时很难稳定固定线缆和待焊端子，经常出现虚焊、焊瘤、线芯偏位的问题，直接影响后续装配的导通可靠性。这款夹持结构就是针对这类细线缆焊接场景设计的辅助定位件，核心作用是在焊接作业时牢牢夹持住待焊接的电缆段，同时给焊料搭接提供稳定的支撑基准，让操作人员可以单手完成送锡、烙铁加热的操作，不需要额外辅助固定线缆，大幅降低细线缆焊接的操作难度。

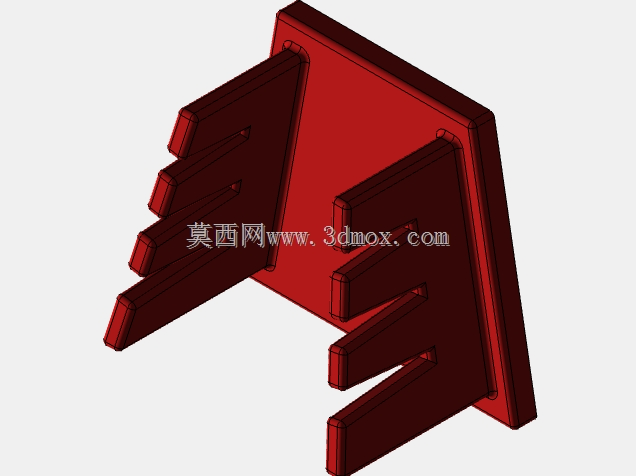

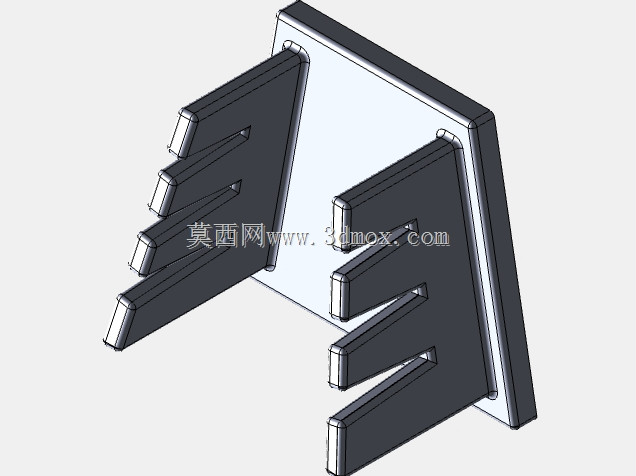

　　从结构设计逻辑来看，整个夹持件没有复杂的活动机构，采用一体成型的卡槽式结构，分别设置了适配2mm、1.5mm、1mm三种常见细线缆直径的卡位槽，槽口边缘做了微小的倒角处理，既可以避免卡入线缆时刮伤线芯外层的绝缘皮，又能保证线缆卡入后不会沿轴向窜动，焊接时线缆位置保持稳定。夹持件的握持区域做了贴合手指弧度的内凹设计，操作人员手持时可以自然贴合指腹，长时间焊接作业也不会出现硌手的问题，同时握持端的重心做了配平处理，放置在工作台面时不会因为夹持端的线缆重量出现侧翻。

　　在安装边界方面，整个夹持件的外形尺寸适配常规电子焊接工作台的操作空间，不需要额外的安装固定位，直接放置在耐高温的工作台垫上即可使用，卡位槽的位置距离握持端有足够的安全距离，焊接时烙铁头的热量不会传导到握持区域，避免操作人员烫伤。结构上特意在焊接卡位的下方预留了焊料滴落的避让空间，焊接过程中多余的焊锡不会堆积在夹持件表面，冷却后也不会和夹持件粘连，日常清理只需要简单擦拭即可，不需要复杂的维护。针对不同线径的线缆，卡位槽的深度做了差异化设计：1mm线径的卡槽深度略大于线径，避免细线缆卡入后弹出；2mm线径的卡槽宽度公差控制在0.1mm以内，既保证线缆可以顺利卡入，又不会出现间隙过大导致的线缆晃动。

　　在实际产线应用中，这类夹持工装可以适配电源变压器引出线焊接、PCB板外接导线焊接、小型电气组件内部连线焊接等多个场景，不需要根据不同产品更换工装，三种线径的卡位可以覆盖绝大多数低压信号线缆、电源引出线的焊接需求。和传统的台式压线夹具相比，这款手持夹持结构的灵活性更高，操作人员可以根据焊接位置随意调整线缆的角度，不需要反复调整夹具的固定位置，对于小批量多品种的电子装配作业来说，能够有效减少工装调整的辅助时间，提升焊接工序的作业效率。同时整个结构没有易损的活动部件，长期使用不会出现弹簧失效、转轴松动的问题，耐用性更强，适合生产现场高频次的使用场景。在建模细节处理上，所有的棱边都做了R0.3的圆角处理，没有尖锐的边角，避免操作人员取放时划伤手部，卡位槽的内壁做了哑光粗糙处理，增加和线缆绝缘皮之间的摩擦力，进一步提升夹持的稳定性，即使是带有特氟龙绝缘层的光滑线缆，卡入后也不会出现滑动移位的问题。
