Merten Octocolor八色框架50mm安装适配结构件

　　在低压电气终端布线的现场施工场景里，不同品牌、不同系列的墙面安装面板与标准底盒之间的适配问题，一直是现场安装人员经常遇到的痛点，尤其是进口品牌的专用面板框架，往往和国内通用的50mm标准安装孔距的底盒、安装板存在尺寸差，强行安装会出现面板歪斜、卡扣错位、缝隙不均甚至无法固定的问题，这时候就需要专门的转接适配件来填补尺寸差，完成不同标准安装界面的衔接。

　　这款适配结构件就是针对Merten品牌Octocolor系列八色框架与标准50mm安装界面的转接需求设计的，核心作用是作为中间转接载体，让原本适配专用安装尺寸的八色面板框架，可以稳固安装在通用的50mm孔距安装板或者底盒上，不需要对原有面板或者安装底盒进行切割、打磨等破坏性修改，大幅降低现场施工的改造工作量，也能避免破坏原有配件的结构强度，保证安装后的外观平整度与结构可靠性。

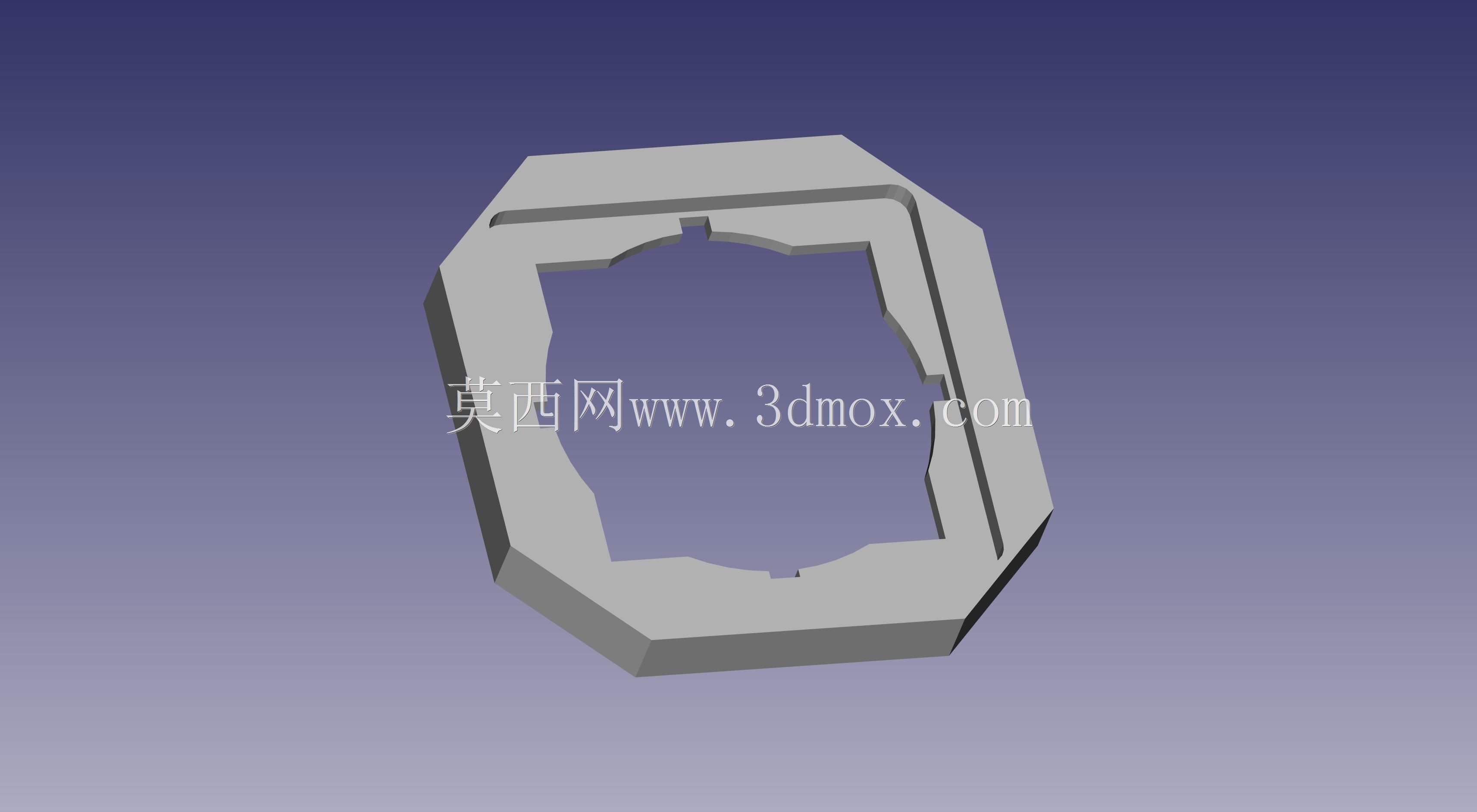

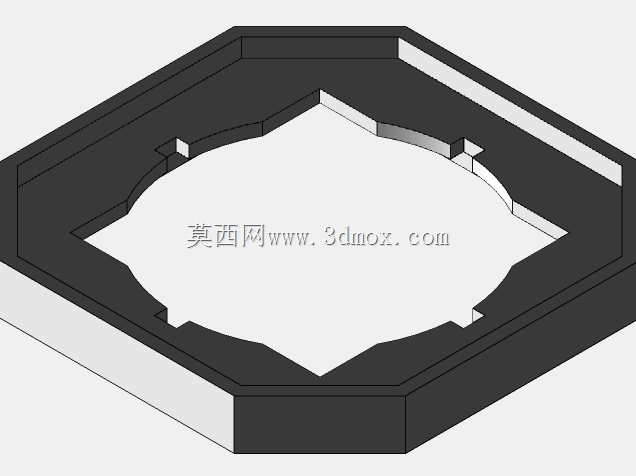

　　从结构设计来看，整个零件采用一体式框型结构，外侧做了切角处理，对应八色框架的外轮廓限位，安装时框架可以直接嵌入外侧的限位台阶内，不需要额外调整对位，台阶的高度刚好匹配框架的侧边厚度，安装后框架表面与适配件表面齐平，不会出现突出或者凹陷的台阶差，保证墙面安装后的整体美观度。内侧的镂空轮廓完全匹配50mm标准安装板的卡位结构，边缘做了对应的卡扣让位槽，安装时适配件可以直接卡入50mm安装板的卡位内，卡扣卡入后不会出现松脱晃动，同时内侧轮廓也预留了面板接线的操作空间，不会遮挡接线端子的操作位置，方便现场接线作业。

　　设计过程中首先考虑的是安装的容错性，适配件与框架配合的限位槽预留了0.15mm的安装间隙，既不会因为间隙过大导致框架安装后晃动，也不会因为间隙过小导致现场温度变化出现热胀冷缩卡滞的问题，适配件与安装板配合的卡扣位置做了微小的导向斜角，安装时不需要精确对位，顺着斜角推压就可以顺利卡入，降低现场安装的操作难度。整个零件的壁厚设计均匀，整体壁厚保持在2.5mm左右，既保证了足够的结构强度，安装后不会因为面板按压出现形变，也不会因为壁厚过大导致整体尺寸超差，占用过多的底盒内部空间，影响内部接线的排布。

　　从安装边界来看，适配件的整体外轮廓尺寸完全匹配八色框架的外沿尺寸，安装后不会超出框架的外边缘，不会出现适配件外露影响外观的问题，内侧的镂空尺寸保证50mm安装板上的所有安装卡位、接线孔位完全露出，不会遮挡任何需要操作的结构，适配件的整体厚度控制在8mm以内，安装后不会额外增加面板的突出高度，和直接安装在专用底盒上的突出量保持一致，保证墙面安装后的一致性。

　　在实际应用中，这类适配件主要用在旧房电气改造、进口面板替换国产面板、不同品牌面板混装的场景里，很多老旧建筑的墙面底盒都是标准50mm孔距的通用底盒，如果要更换Merten的Octocolor系列面板，不需要更换整个底盒，只需要加装这个适配件就可以完成安装，大幅降低改造成本，也减少了拆换底盒对墙面造成的破坏。在工装项目里，经常会遇到设计指定面板品牌但现场底盒已经按照通用标准预埋完成的情况，这类适配件就可以解决预埋标准和面板安装标准不匹配的问题，不需要返工重新预埋底盒，节省施工周期与人工成本。

　　从结构可靠性角度考虑，整个适配件没有薄弱的悬臂结构，所有受力位置都做了圆角过渡，安装时的按压力可以均匀分散到整个框体上，不会出现局部应力集中导致断裂的问题，卡扣位置做了加厚处理，多次拆装也不会出现卡扣断裂、松脱的问题，可以满足后期面板维护、拆卸检修的反复拆装需求。适配件的表面没有多余的凸起或者毛刺，和框架、安装板贴合的面都做了平面度处理，安装后贴合紧密，不会出现缝隙过大进灰、或者安装歪斜的问题。
