板载卧式直流电源输入插座结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923940
  • 板载卧式直流电源输入插座结构设计
  • 板载卧式直流电源输入插座结构设计

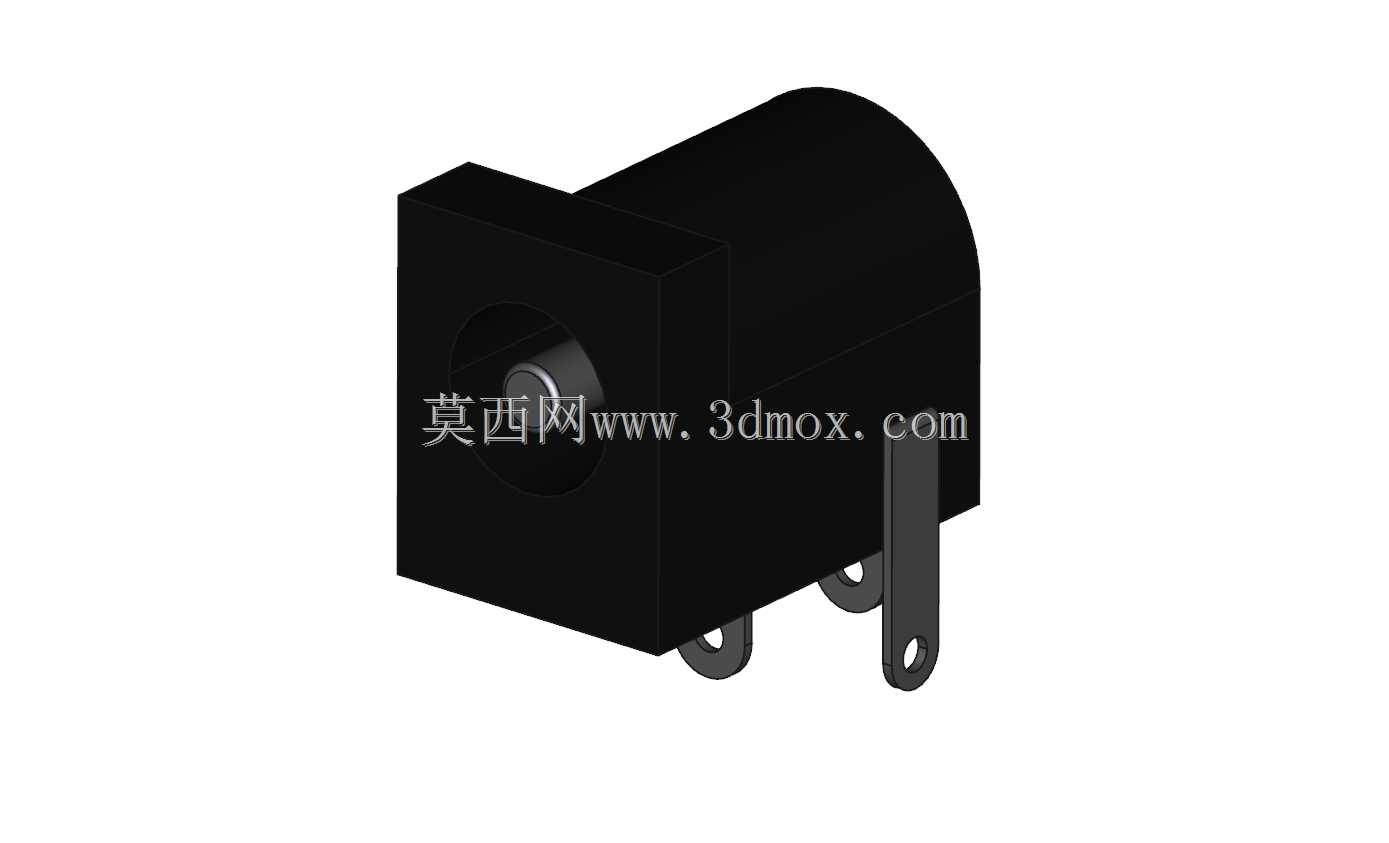

  在消费类电子、小型工控板卡、嵌入式开发模块的供电链路设计里,板载直流电源输入接口是连接外部适配器与板载供电回路的核心衔接部件,这类接口的可靠性直接决定了设备供电的稳定性,不少现场出现的设备偶发掉电、接触不良故障,追根溯源都和接口选型、安装匹配度不到位有关。这次建模的这款卧式DC电源插座,是针对PCB直插安装场景优化的结构,日常适配常见的中心针规格直流插头,广泛用在路由器、小型开发板、桌面外设、低压控制模块这类需要外接直流适配器供电的设备上。

  从实际使用场景出发,这类插座首先要解决的是插拔寿命与抗外力偏移的问题,日常使用中用户插拔电源插头时难免会带斜向作用力,如果插座本体固定结构强度不足,很容易出现插脚脱焊、本体开裂的问题。设计时特意将主体安装基座做了加厚的方块结构,基座与PCB贴合的面做了平整处理,两个带安装孔的固定插脚从基座底部延伸而出,焊接时除了中心的电源正负极引脚过波峰焊之外,这两个固定脚也会同步焊在PCB对应的焊盘上,相当于给插座本体加了两个机械固定点,哪怕插拔时带侧向掰动的力,受力也会分散到固定脚和整个焊盘区域,不会直接拉扯电源引脚导致焊盘脱落。

  接口的插接端做了内凹的圆筒形导向结构,插头插入时首先会被圆筒内壁导向,不会因为对位不准顶坏内部的中心接触弹片,内部的接触件采用弹性铜材结构,中心针接触部位做了圆弧过渡,插头插入后能保持足够的接触压力,避免大电流供电时出现接触电阻过大发热的问题。插座整体采用卧式贴板安装的高度设计,安装后本体突出PCB板面的高度控制在常规板载元件的高度范围内,不会和设备外壳的内部筋位产生干涉,对于外壳空间紧凑的便携类设备来说,这种低矮的卧式结构比立式插座更省垂直方向的空间,也能降低设备摔落时插座直接受力断裂的风险。

  建模过程中对安装边界做了精准的还原:两个固定插脚的孔位间距、电源引脚的伸出长度与脚距都严格对应常规PCB封装尺寸,结构工程师在做板卡布局时可以直接调用这个模型对齐封装,不需要反复核对尺寸差。基座侧面的定位柱结构也做了还原,这个小柱子在插件时可以先卡进PCB对应的定位孔里,过波峰焊之前就能把插座位置固定住,不会出现焊接偏移导致插头插不进去的问题。尾部的引脚做了折弯处理,焊接端和PCB板面平行,吃锡面积更大,焊接强度更高,也能避免引脚过长刺穿PCB背面的绝缘层。

  从材料选型的工程角度考虑,这类插座的基座部分一般采用耐温的绝缘工程塑料,能承受波峰焊时的高温不会变形,内部导电件采用镀镍铜材,兼顾导电性能与抗氧化能力,在常规的温湿度环境下长期使用也不会出现接触件氧化导致的接触不良。日常选型时除了核对安装孔位、中心针尺寸之外,还要注意插座的额定电流参数是否匹配适配器的输出电流,避免大电流负载下接触件过热,这个模型的结构尺寸对应的规格可以覆盖绝大多数12V/5A以内的低压直流供电场景,足够满足大部分小型电子设备的供电输入需求。

  做板卡结构设计时,很多新手工程师容易忽略电源插座周围的空间预留,调用这个三维模型时,可以直接在装配环境里模拟插头插拔的行程,确认插座周围没有过高的元件阻挡插头插到底,也能核对外壳上的电源开孔位置是否和插座接口中心对齐,避免组装后出现插头歪斜、插不到位的问题。另外模型里还原的插座本体圆角、拔模斜度这些细节,也能帮助结构工程师在做外壳配套结构时做出合理的间隙配合,不会出现外壳和插座本体干涉导致组装不到位的情况。
