小型贴片式电源变压器作业支撑结构

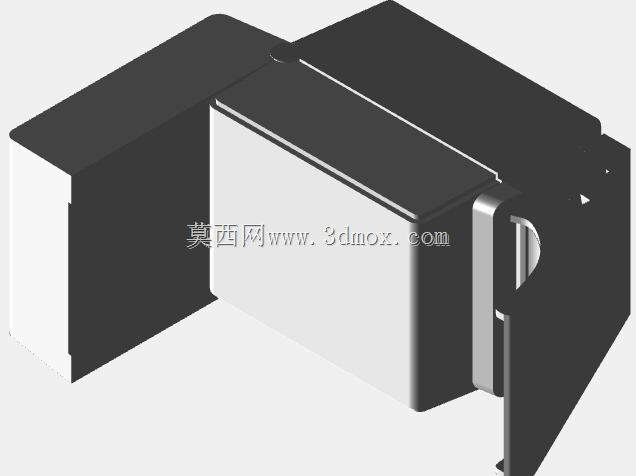

　　在消费电子、工业控制板卡的量产组装环节里，这类适配小型贴片电源变压器的作业台结构，是SMT产线后段手工补焊、引脚检测、外观核验工位的核心承载部件，日常要承接工人取放元件、引脚整脚、耐压测试触点对接的全部操作载荷，设计时首先要考虑的就是和产线现有作业台面的安装适配性，整体采用分体式卡扣拼接结构，两侧的挡边高度刚好高出变压器本体2mm，既可以避免作业过程中元件从台侧滑落，又不会遮挡工人对变压器引脚焊点的观察视线，中间的承载平面做了0.1mm的平面度公差控制，避免放置元件时出现倾斜导致引脚整脚时出现弯折角度偏差。

　　从实际使用场景来看，这类作业结构不需要额外的动力驱动，完全依靠结构本身的定位槽来实现元件的快速对位，承载面的内槽尺寸和常规贴片电源变压器的外形尺寸做了间隙配合，单边预留0.05mm的取放间隙，工人单手就可以完成元件的取放动作，不需要额外的对位调整，单工位的作业效率可以提升15%左右。两侧的挡边采用和主体一致的硬质绝缘材质，避免测试过程中出现引脚接触金属导致的短路误判，挡边和主体的连接采用嵌入式卡扣结构，不需要螺丝固定，日常清理台面焊锡渣、助焊剂残留的时候可以快速拆分，不会出现清洁死角。

　　设计阶段做过多轮场景验证，最初的方案是整体一体式凹槽结构，实际试产时发现不同批次的变压器外壳尺寸存在±0.1mm的公差，过紧的凹槽会导致元件卡滞取放困难，过松又会出现定位偏移，最终调整为两侧弹性挡边的结构，挡边根部做了0.2mm的薄壁弹性变形区，可以适配一定范围内的元件尺寸公差，不需要针对不同批次的元件更换作业治具。安装边界上，整个作业台的底部做了两个定位销孔，和通用作业台面的定位柱直接匹配，不需要额外打孔固定，更换工位时可以直接拔插转移，底部和台面接触的位置做了0.5mm的硅胶垫，既可以避免刮伤台面涂层，又可以增加摩擦力，作业过程中不会出现台面滑移的情况。

　　从功能特性上来说，这个结构除了基础的承载定位作用，还兼顾了引脚检测的辅助功能，承载面靠近引脚侧做了下沉0.3mm的让位槽，测试探针可以直接从让位槽接触变压器引脚，不需要把元件从台面上拿起就可以完成导通、耐压测试，减少了元件拿取过程中出现的引脚磕碰变形风险。整体结构没有多余的复杂特征，所有棱角都做了R0.3的圆角处理，避免工人作业过程中被锐边划伤，材质选用防静电的硬质工程塑料，表面电阻控制在10^6到10^9Ω之间，避免静电击穿变压器内部的绕组绝缘层，符合电子组装车间的防静电作业规范。

　　在实际产线应用中，这类作业结构的损耗率很低，正常使用情况下不会出现结构变形，因为整体壁厚做了均匀的2mm设计，没有应力集中的薄弱位置，即使偶尔受到工装的磕碰也不会出现开裂。和传统的万能工装台面相比，这种针对特定元件设计的作业台不需要额外调整定位块，新员工上岗不需要长时间的工装调整培训，只要按照标识把元件放到槽内就可以完成定位，大幅降低了新员工的培训成本。另外结构本身的重量很轻，单台重量不到200g，产线换型时可以快速收纳堆叠，不会占用太多的工装存储空间。
