注塑机用多肽复合加载机控制电路板

　　在注塑成型生产车间的原料预处理环节，聚苯乙烯上料设备的稳定运行直接影响整线生产节拍，这套控制板正是为适配该类设备的控制需求开发的核心电控部件。从实际应用场景来看，该控制板需要安装在注塑机配套上料装置的电控仓内，仓内空间紧凑，周边排布有动力线缆、气动管路以及原料输送的振动机构，因此设计阶段首先对安装边界做了严格约束：板体采用标准环氧玻纤基材，整体轮廓适配现有电控仓的安装卡槽，预留的四个固定孔位与仓内原有安装柱完全匹配，不需要额外改动设备原有结构即可完成替换安装，板边到仓体内壁的安全间隙控制在8mm以上，避免设备运行振动导致板件与仓壁剐蹭磨损。

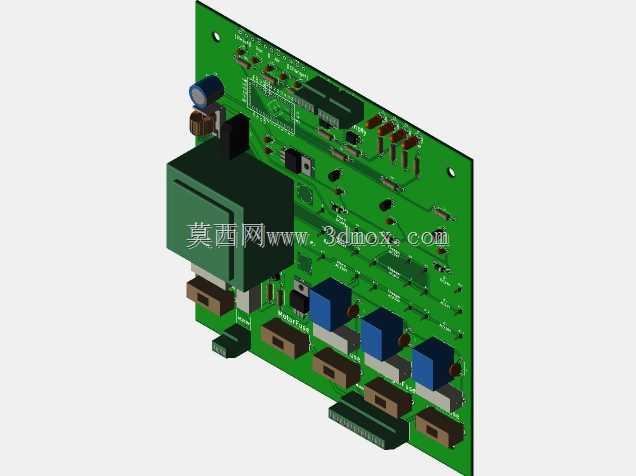

　　从功能实现逻辑来看，该控制板核心承担三类控制任务：首先是两种原料的加载切换控制，针对聚苯乙烯原料加工时可能用到的纯新料、回料混合两种供料模式，板载的多路继电器输出回路可直接驱动上料机构的电磁阀与输送电机，通过拨码选择即可切换供料逻辑，不需要重新烧录程序，适配车间快速换产的需求；其次是空气清洁模块的自控逻辑，板上集成的信号采集回路可对接风压传感器与滤芯压差检测元件，当检测到上料管路内风压异常、滤芯堵塞时，可自动触发反吹清洁动作，不需要人工定期巡检清理，减少非计划停机时间；另外板载两路独立计时器调节回路，分别对应填充阶段的保压计时与原料输送的间歇供料计时，计时参数可通过板上的微调电位器直接校准，参数调节精度可满足常规注塑工艺的时间控制要求，不需要外接额外的计时模块。

　　设计过程中充分考虑了注塑车间的复杂工况：板上的大功率元件比如驱动继电器、电源模块都布置在板体靠近安装仓散热孔的一侧，元件引脚做了加厚镀锡处理，抗振动性能更强，避免设备长期运行出现引脚脱焊问题；信号采集回路与动力输出回路在板上做了分区排布，中间预留隔离槽，减少动力线缆的电磁干扰对信号采集精度的影响；接口部分全部采用带锁扣的接插件，设备运行产生的持续振动不会导致接插件松脱，接线时对应不同功能的接口做了防呆设计，现场运维人员更换时不会出现插错线的问题。

　　从安装适配性来看，板体的整体厚度控制在1.6mm，所有外接元件的最高高度不超过35mm，安装后不会与电控仓的盖板产生干涉，板上预留的走线槽位可对应仓内原有线束的排布方向，不需要额外整理线束即可完成装配。实际投产使用中，该控制板可直接替换同类型上料设备的老旧控制板，不需要改动外围线路，适配绝大多数中小型注塑机配套的聚苯乙烯上料装置，可有效降低设备电控部分的故障概率，减少因控制逻辑异常导致的原料供料不足、管路堵塞等常见生产问题。
