便携式烙铁控制电路板结构设计方案

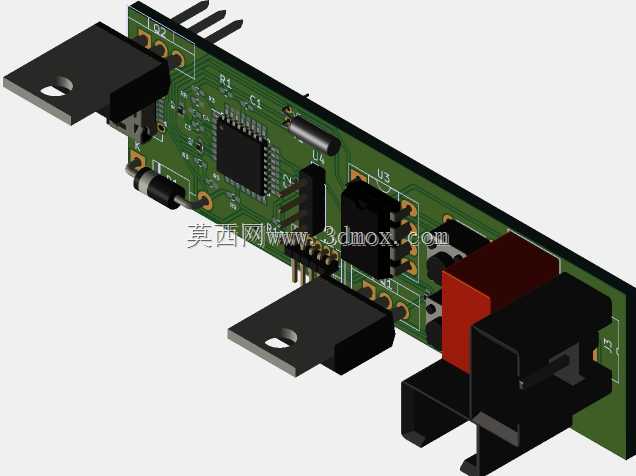

　　这款便携式烙铁的控制电路板，核心围绕户外移动焊接、狭小空间电子维修这类场景做结构适配，区别于台式焊台的固定使用逻辑，整个板件的布局完全服务于手持设备的紧凑空间约束。从板上元件排布来看，电源输入接口设置在板端一侧，采用带固定耳的接插件结构，安装时可通过螺丝直接锁附在设备外壳的对应卡位上，避免手持拖拽时接口松脱，输入侧的滤波电容紧邻接口布置，缩短电源走线长度，减少外接电源波动对温控回路的干扰。板载的主控芯片布置在板件中部区域，周边预留了等长的走线空间，连接温度采样回路与功率输出端，功率驱动模块靠近发热元件连接端布置，大电流走线做了加宽覆铜处理，避免长时间满功率输出时走线过热压降过大。

　　板上集成的脉冲变压器采用立式贴装布局，高度方向做了限高设计，刚好适配手持烙铁手柄的内部腔体高度，不会和外壳内壁产生干涉，变压器周边预留了0.8mm的安全爬电距离，满足强电弱电隔离的安规要求。两侧的固定安装片采用和PCB板硬连接的金属支架结构，支架上的安装孔位做了沉头设计，装配后螺丝头不会突出支架表面，可直接卡入手柄内壁的定位槽内，不需要额外的固定压片，减少整机的零件数量。从安装边界来看，整个板件的长宽尺寸控制在手持设备的常规握持范围内，板边做了圆角处理，避免装配时划伤手柄内部的绝缘层，元件最高高度不超过腔体内部的净空尺寸，所有接插件的出线方向都顺着手柄的走线槽方向布置，不会出现线材弯折角度过大的问题。

　　功能设计上，板载回路集成了温度采集、功率调节、过流保护几个核心模块，温度采样回路的走线做了差分等长处理，减少外界电磁干扰对温度检测精度的影响，功率输出端的MOS管紧贴金属安装片布置，工作时产生的热量可通过安装片传导到手柄外壳辅助散热，不需要额外加装散热片，进一步压缩板件占用的空间。实际使用场景中，这类便携烙铁常被用于外场电子设备抢修、高空作业线路焊接、狭小机柜内元件补焊这类场景，对设备的体积、重量、抗震动性能都有较高要求，这款PCB的元件排布全部采用抗震性更好的贴装元件，仅少量接插件采用插装结构，且插装元件的引脚都做了弯脚处理，焊盘做了加大设计，遇到跌落、震动时不会出现元件脱焊的问题。

　　电源输入侧的防反接二极管紧邻接口布置，误接反极性电源时可直接熔断板上的保护保险丝，不会烧坏后端的主控芯片与功率回路，降低野外使用时的设备损坏概率。板上的状态指示灯布置在板边对应外壳透光窗的位置，装配后不需要额外加导光柱，可直接观察设备的加热状态，指示灯的限流电阻就近布置，减少走线长度。从结构设计的细节来看，板件的定位孔和外壳的定位柱采用间隙配合，装配公差控制在0.1mm以内，装配后板件不会在壳体内出现窜动，所有元件的焊接面都朝向手柄内侧，避免焊点和外壳金属部分接触造成短路，板件表面喷刷了绝缘三防漆，可应对户外使用时的潮湿、粉尘环境。
