Villiers32系列发动机排气锁环三维设计

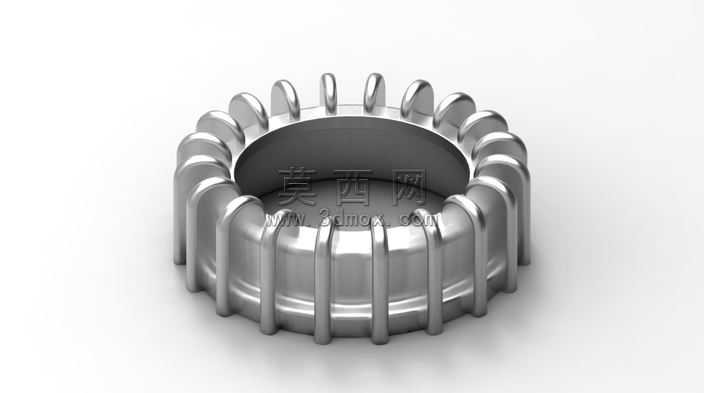

本模型为Villiers32系列发动机配套的排气锁环零件，建模过程以实物测绘的尺寸参数为基准，在三维建模软件中首先绘制锁环的环形基准截面，精准把控环体的基础内径、外径与轴向高度参数，保证环体与发动机排气部位的装配适配性。建模时重点还原环体外周的凸起筋条结构，每一道筋条的弧度、凸起高度、排布间距都经过参数化校准，沿环体周向均匀阵列排布，既还原了实物的散热辅助结构特征，也保证了筋条与环体主体的衔接过渡自然，无生硬的棱角转折。模型顶部的弧形凸起卡爪结构，通过曲面放样、实体剪切的方式完成建模，每一个卡爪的弯曲弧度、厚度尺寸都保持一致，周向均匀分布在环体顶端，还原锁环的卡接锁紧功能结构。材质渲染阶段采用金属镀铬材质参数，调整材质的反射率、粗糙度与环境贴图参数，模拟出金属零件的哑光金属质感，筋条与卡爪的棱边处做了细微的倒角处理，还原五金零件加工后的边缘工艺特征，渲染时采用柔和的工作室布光，多角度打光凸显环体的立体结构，让金属表面的光影过渡自然，清晰展现每一处结构细节。设计过程中充分考虑该零件的实际使用场景，作为发动机排气部位的锁紧配件，所有结构尺寸都匹配对应型号发动机的装配公差要求，环体内壁做了光滑处理，保证与配合部件的贴合度，外周筋条在建模时保留了足够的结构厚度，保证零件的结构强度，整体模型结构完整，无破面、错面等建模问题，可直接用于装配模拟、结构展示或加工参考，完整还原了该排气锁环的全部结构特征与工艺细节。
