ALPS RH2702抽头电位器结构设计

　　在音频设备、工业控制信号调节、消费类电子的信号链路设计中，抽头电位器是承担信号分压、音量调节、参数阈值设定的核心无源元件，这款ALPS RH2702抽头电位器的三维结构还原，完全围绕实际板级安装、操作手感一致性、长期使用可靠性几个核心工程需求展开。从实际应用场景来看，这类带抽头的电位器最常出现在专业功放、桌面音频解码器、工业测控台的信号调节回路里，和普通单联或双联电位器不同，抽头设计可以在调节行程中设置固定的信号分压节点，比如常见的等响度补偿点位，不需要额外增加外围分压电路就能实现特定区间的信号曲线匹配，这也是很多音频设备选型时优先考虑这类电位器的核心原因。

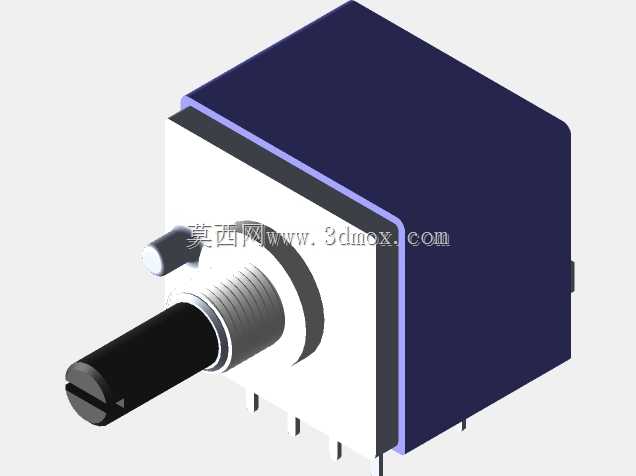

　　从结构设计思路来看，整个模型还原了电位器的几个核心功能分区：前端的操作轴段做了一字槽设计，既可以适配旋钮的过盈压装，也能在没有旋钮的时候用螺丝刀直接调节，轴根位置的螺纹段搭配锁紧螺母，可以直接固定在设备面板上，螺纹的长度预留了常规1.5-2mm厚度面板的安装余量，不需要额外加垫套就能完成面板固定，轴身的台阶结构做了限位，避免安装时轴体过度推入壳体内部导致内部碳膜片受力变形。中间的密封隔层采用了阶梯式的卡扣结构，和后方的塑封壳体紧密扣合，既可以阻挡日常使用中的灰尘进入碳膜片接触区域，也能在波峰焊的时候阻挡助焊剂蒸汽渗入内部，避免接触不良的问题。后方的塑壳主体做了圆角过渡，避免板级安装时棱角刮伤周边的导线绝缘层，底部伸出的直插引脚按照标准2.54mm间距排布，既可以适配手工焊接的万能板，也能对应量产PCB的贴片波峰焊工艺，引脚的长度预留了3mm的板下伸出量，焊接时焊锡可以充分包裹引脚，避免虚焊。

　　从安装边界来看，这款电位器的主体截面尺寸适配常见的9mm型电位器安装位，面板开孔只需要开标准8mm的圆孔就能穿过轴体，锁紧螺母的外径是12mm，面板上不需要额外做大沉孔就能容纳螺母的锁紧空间，后方壳体在PCB上的投影区域没有超出引脚排布的外沿，周边布局其他元件时只需要预留0.8mm的安全间隙即可，不会和周边的电容、电阻元件产生结构干涉。操作手感的结构匹配上，轴体和壳体之间的阻尼段做了对应的结构还原，转动时的阻尼力矩均匀，整个300度左右的调节行程里没有卡顿点，抽头点位的定位感通过内部弹片的结构实现，调节到抽头位置时会有轻微的段落反馈，方便用户在盲操作时快速定位到常用的调节点位。

　　在实际选型适配的时候，很多结构工程师容易忽略电位器轴伸长度和面板到PCB距离的匹配，这个模型完整还原了从面板安装面到引脚端面的全部尺寸链，设计时可以直接在装配体里匹配面板厚度、PCB安装柱的高度，不用反复打样验证安装干涉问题。另外壳体侧面的定位凸台结构也做了还原，安装时这个凸台可以卡在面板的定位缺口里，避免拧螺母的时候整个电位器跟着转动，扯断内部的引脚连接。对于音频设备设计来说，这类电位器的接地引脚位置也在模型里做了准确还原，布线时可以直接将接地引脚就近连接到PCB的保护地层，减少调节时的工频干扰杂音。不同于很多简化模型只做外形示意，这个结构模型把内部和安装相关的所有细节都做了还原，不管是做设备的结构装配验证，还是做产品的爆炸图展示、维修手册配图，都能直接使用，不需要再额外修正尺寸细节。在工业控制场景里，这类电位器也常用来做调速参数、温度阈值的调节，抽头点位可以对应设备的默认额定工作参数，操作人员调节时只要转到段落点就能快速复位到额定工况，不需要反复对照刻度盘调整，降低现场操作的出错概率。
