适用于KiCAD的IV-3型VFD管三维结构

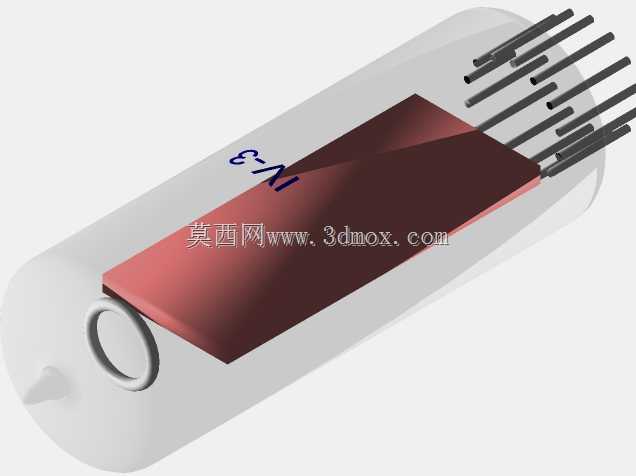

　　这款三维结构完全围绕器件实际物理形态搭建，还原了玻璃管体的半透明封装特征，管体一端的环形抽气封接结构也做了精准复刻，这个结构是VFD管生产过程中抽真空后封接留下的特征，在实际安装时这个位置不能被结构件挤压，否则容易出现玻璃开裂、真空泄漏导致器件报废的问题，建模时特意保留了这个结构的凸起尺寸，方便工程师在做安装槽设计时预留足够的避让空间。器件的引脚排布完全参照实物的引脚间距、引脚长度、引脚出线角度做了还原，所有引脚从管体侧面的封接位置平行引出，每根引脚的直径、相邻引脚的中心距都和实物保持一致，在做KiCAD的PCB封装关联时，可以直接把三维模型对齐到封装的焊盘位置，提前检查引脚伸出长度是否满足波峰焊或者手工焊接的工艺要求，避免出现引脚过长顶到壳体、或者引脚过短焊接强度不足的问题。在老式工业数显面板、早期消费类电子显示终端的维修复刻、复古电子设备DIY项目里，IV-3这类小型VFD管始终是绕不开的核心显示部件，不少做老设备复原、定制化数显装置的结构工程师，在做PCB布局、面板开孔、整机结构排布的时候，经常因为缺少精准的器件三维模型，出现引脚对位偏差、安装间隙预留不足、面板与器件干涉的问题，直接导致打样后的PCB无法适配器件，或者前面板装配后出现显示区域偏移、引脚焊接应力过大的问题。

　　从实际应用场景来看，这类小型VFD管常被用在小型数字仪表、音频设备的频率显示、老式工控设备的状态数显模块上，安装时通常是把管体嵌入前面板的开孔内，引脚穿过PCB对应焊盘完成焊接固定，建模时充分考虑了这类安装场景的需求，管体的圆柱段直径、显示面的朝向、引脚与管体的相对位置都做了精准校准，工程师在做整机结构装配时，可以直接把模型导入装配环境，模拟前面板开孔的大小、深度，检查面板压合后是否会碰到管体的封接环，引脚穿过PCB后剩余的长度是否会和后方的结构件、其他元器件产生干涉。

　　设计思路上没有刻意还原器件内部的阴极、栅极、阳极等精细结构，因为在结构设计、PCB布局的场景下，内部结构不会影响装配校验，反而会增加模型的冗余数据，拖慢装配环境的运行效率，模型只保留了所有会影响安装、干涉检查的外部特征，包括管体的整体轮廓、引脚的全部尺寸参数、封接环的凸起尺寸、管体表面标识的位置，既满足结构设计的精度要求，又不会带来不必要的性能负担。从安装边界来看，管体的轴向总长度、径向最大直径都按照实物的标称尺寸做了还原，引脚的出线方向与管体轴线平行，安装时PCB需要与管体轴线保持垂直，引脚伸出PCB背面的长度建议控制在2mm以内，避免焊接后引脚歪斜触碰其他线路；管体嵌入面板的深度需要匹配管体圆柱段的长度，不能过度顶压管体的封接端，玻璃材质的封装抗挤压能力较弱，结构设计时需要在封接端预留至少0.5mm的安全间隙，防止装配应力导致玻璃破损。

　　在做复古电子设备的改装项目时，很多工程师会用这类VFD管替代原有的LED数码管，这时候就需要精准的三维模型来评估改装空间，检查原有面板的开孔是否适配VFD管的直径，原有PCB的焊盘位置是否需要调整，引脚的弯折角度是否需要修改，有了精准的三维模型，就可以在软件环境里完成全部的适配校验，不需要反复购买实物试装，大幅降低改装过程中的物料损耗和时间成本。另外在做小批量量产的数显模块设计时，这个模型也可以用来校验治具的设计，比如焊接治具的定位槽是否能刚好容纳管体，压合结构是否会压到管体的脆弱部位，引脚导向槽是否和引脚位置对齐，提前发现治具设计的缺陷，避免量产时出现器件损坏、焊接不良的问题。
