做了快十年消费电子与工业照明的结构设计,这类带铝基板的RGBW功率LED是接触频次极高的器件,最早在做舞台染色灯模组的时候踩过不少封装与安装的坑,后来慢慢摸透了这类器件的设计逻辑与应用边界。这类器件最核心的应用场景覆盖三个大方向,首先是专业照明领域,比如舞台效果灯、建筑洗墙灯、景观装饰投光灯,需要通过红、绿、蓝、白四个芯片的混光实现全色域色彩输出,相比普通RGB灯珠加入白光芯片后,既能调出高饱和度的彩色光,也能输出高显色性的正白光,避免纯RGB混白出现的色偏问题;其次是工业指示与设备状态提示,比如大型自动化设备的运行状态灯、机床故障提示灯组,不同颜色对应不同运行工况,大功率设计可以保证在车间强光环境下依然有足够的可视距离;还有消费类电子的背光与氛围灯场景,比如高端电竞外设的灯效、智能家居的氛围照明,对灯珠的散热与色彩一致性要求较高,这类带铝基板的封装刚好能匹配需求。

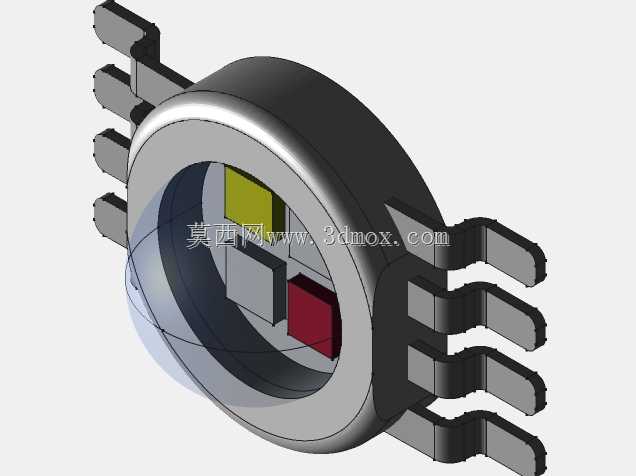

从功能特性来看,这款灯珠采用四芯独立封装设计,四个发光芯片分别对应红、绿、蓝、白四个发光通道,每个引脚独立控制,可以通过PWM调光实现不同通道的亮度调节,进而混出上千万种色彩。最核心的设计点是自带的星形铝基板,很多刚入行的工程师容易忽略铝基板的作用,实际上功率LED的光衰80%都来自散热不良,这款铝基板采用高导热铝合金材质,芯片产生的热量可以通过固晶层直接传导到铝基板上,再通过铝基板扩散到外接的散热结构上,相比普通直插LED或者不带基板的贴片灯珠,热阻降低60%以上,满功率运行时结温可以控制在安全范围内,大幅延长使用寿命。引脚采用折弯式焊脚设计,焊脚与铝基板之间做了绝缘隔离,既可以直接通过回流焊贴装在驱动PCB上,也可以通过引线焊接实现飞线连接,适配不同的安装结构。

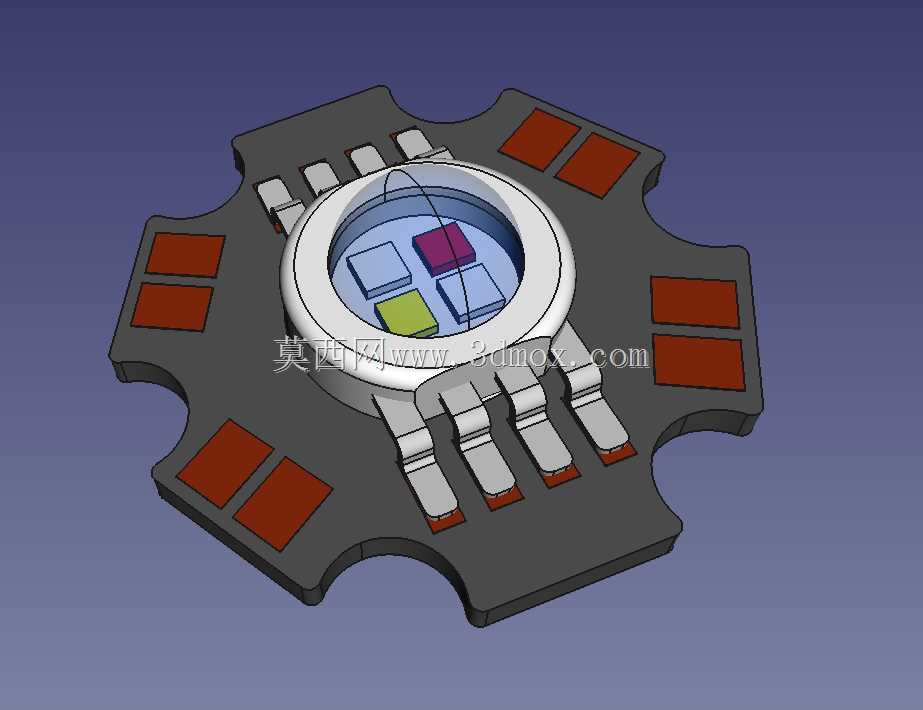

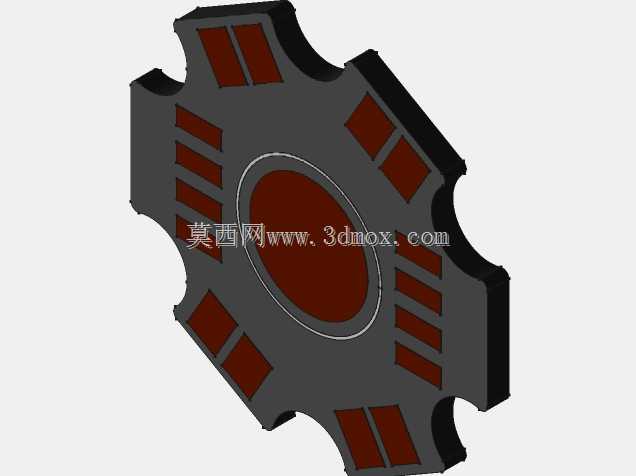

设计思路上,首先要考虑的是发光面的光学匹配,中心的封装透镜采用半球形光学硅胶,一方面可以保护内部的发光芯片不受水汽、灰尘侵蚀,另一方面可以控制发光角度,常规这类灯珠的发光角度在120度左右,刚好适配大部分泛光照明的需求,如果需要聚光效果可以外加二次光学透镜,透镜的安装定位圈直接做在铝基板的中心凸台上,装配时不需要额外定位,直接卡入即可保证同轴度,避免出现光斑偏移的问题。其次是安装边界的设计,星形的铝基板外轮廓做了八个对称的凸耳,每个凸耳上预留了红棕色的绝缘焊盘?不对,那些凸耳上的区域是安装定位与辅助散热区域,实际安装时既可以通过M2的螺丝穿过凸耳上的预留孔位固定在散热壳体上,也可以通过导热胶直接粘贴在散热平面上,八个凸耳对称分布的设计,不管是横向还是竖向安装都能保证受力均匀,不会因为单侧固定导致铝基板翘曲,影响导热效率。
外形尺寸与安装边界方面,这类常规功率LED的铝基板外接圆直径一般在20mm左右,中心透镜区域的直径在8mm左右,四个焊脚从铝基板侧面伸出,焊脚的宽度在1.5mm,相邻焊脚的间距在2mm,焊接时要注意焊盘之间的绝缘距离,避免高压驱动时出现爬电问题。安装时需要注意,铝基板的背面必须涂抹均匀的导热硅脂,导热硅脂的厚度控制在0.1mm左右,太厚反而会增加热阻,固定螺丝的扭力不能超过0.2N·m,不然会压裂铝基板或者导致内部芯片的固晶层开裂,造成死灯问题。另外在做结构设计时,灯珠前方的透明罩距离发光面的距离不能小于3mm,避免长期高温烘烤导致透明罩老化发黄,影响出光效率。
实际选型时还要注意,不同批次的灯珠要做色容差筛选,尤其是白光通道的色温一致性,RGB三个通道的波长偏差要控制在5nm以内,不然大规模组装后会出现明显的色差,影响最终的灯效表现。驱动电路设计时要给每个通道预留限流电阻,避免电流波动导致芯片过流烧毁,四个通道的共阳或者共阴设计要和驱动电路匹配,这款灯珠的焊脚排布是按顺序排列的,焊接时要注意引脚定义,避免接反导致某个通道不亮。
