V12汽车引擎曲柄曲轴三维结构设计

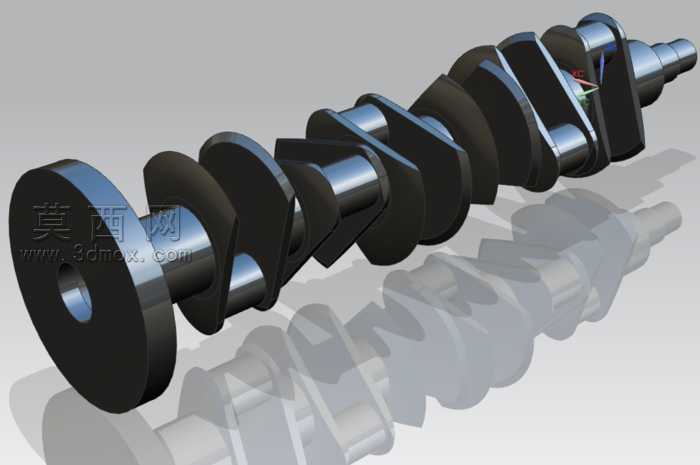

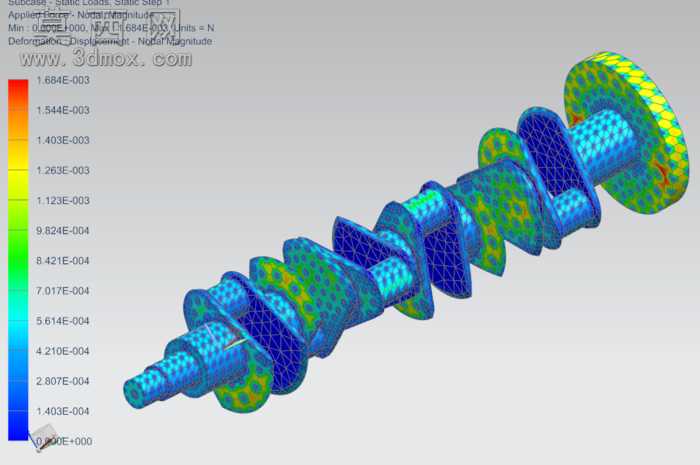

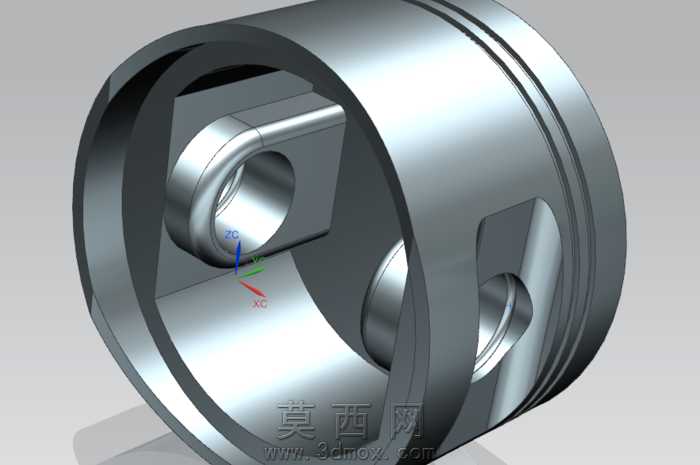

本作品为V12汽车发动机配套的曲柄曲轴三维建模作品，建模过程依托三维机械设计软件完成，整体严格遵循V12发动机曲柄连杆机构的运动学原理开展结构设计，完整还原了十二缸发动机曲轴的多曲拐空间排布特征。建模阶段首先梳理V12发动机的点火顺序与曲柄销相位角逻辑，确定六个曲拐的空间夹角与轴向排布间距，保证各曲拐的位置能够匹配十二缸活塞的往复运动行程，实现动力输出的平稳性。模型构建采用参数化草图绘制结合特征拉伸、旋转、布尔运算的方式完成主体结构，首先绘制曲轴主轴颈的回转截面，通过旋转特征生成贯穿整体的主轴颈基体，再依次绘制每个曲拐的曲柄销、曲柄臂截面轮廓，通过拉伸与切除特征完成单个曲拐结构的搭建，之后按照相位角参数完成所有曲拐的圆周阵列与轴向定位，最后添加前端输出法兰、后端油封轴颈的细节结构，保证各段轴径的过渡圆角、减重孔结构都符合机械加工的工艺要求。材质与渲染阶段，为模型赋予合金钢材质属性，调整金属材质的粗糙度、反光度参数，模拟锻钢曲轴经过精加工后的金属质感，渲染时添加柔和的环境光与定向光源，突出曲拐表面的机加工纹理与轴颈的光滑曲面特征，同时添加半透明的反射投影效果，清晰展现各曲拐的空间层次关系。结构设计上充分考虑V12发动机的动平衡要求，对每个曲柄臂的配重结构进行了等效力学匹配，保证曲轴高速旋转时的离心力能够相互抵消，减少运转过程中的振动与噪音，各主轴颈与曲柄销的同轴度公差、轴径尺寸都参考量产V12发动机曲轴的设计规范设定，模型的所有结构都具备实际工程参考价值，可用于发动机原理教学、结构展示以及相关零部件的设计参考。
