本田CRF450曲柄连杆1:1复刻三维建模

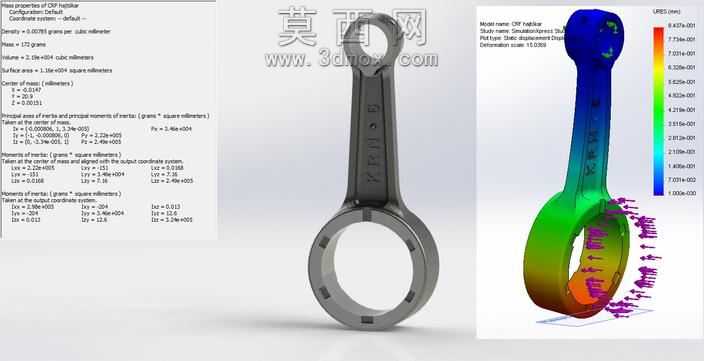

本作品为针对本田CRF450车型曲柄连杆部件的1:1比例三维建模成果，建模全程以真实原厂曲柄连杆实物的实测尺寸为基准，完整还原部件的所有结构细节与外形特征。建模阶段首先对实物进行多维度尺寸测绘，梳理曲柄连杆的整体轮廓、大小端孔径、杆身过渡弧度、端面定位槽、安装卡位等核心结构参数，依托三维建模软件的参数化建模功能，先绘制大端圆环的基础截面草图，通过拉伸、切除特征完成大端带定位卡槽的环形基体制作，精准还原大端内壁的轴瓦安装位、端面均匀分布的定位缺口结构，保证大端与曲轴配合的安装结构完全匹配实物装配逻辑。随后绘制小端的活塞销安装孔结构，通过放样特征衔接大小端之间的长杆身部分，还原杆身从大端到小端自然收窄的流线型过渡曲面，对杆身表面的脱模纹理、铸造圆角细节做精细化处理，避免模型出现生硬的棱角转折，还原金属锻压成型的部件质感。材质与渲染阶段，针对曲柄连杆的锻钢材质属性，调整材质球的金属度、粗糙度参数，还原锻钢部件表面略带粗糙的哑光金属质感，对大端内壁的轴瓦配合面做单独的材质区分，设置更细腻的金属反光效果模拟精加工面的质感；场景布光采用三点布光方案，主光源从侧上方打亮部件主体轮廓，补光弱化杆身部分的阴影死区，轮廓光勾勒部件边缘提升立体感，渲染输出的效果图清晰展现部件的结构层次与材质质感。设计过程中严格遵循实物的装配逻辑，所有安装位、连接结构的尺寸公差均参考实物测绘值设置，模型无破面、无重叠面、无几何错误，可直接用于装配模拟、结构分析、3D打印验证等场景，完整复现了原厂曲柄连杆的结构特征与外观细节，能够直观展现该动力传动部件的构造特点。
