适配KiCAD的IV-17型VFD荧光显示管三维模型

　　在复古电子设备复刻、老式仪器仪表维修、DIY音频功放显示模块、工业数显面板改造这类项目里，IV-17这类前苏联制式的VFD荧光显示管一直是不少结构工程师和电子爱好者绕不开的元器件，这类器件自带冷阴极荧光显示的独特质感，发光均匀柔和，在低光照环境下的可视性远优于早期LED数码管，常被用于复刻前苏联时期的电台设备、老式数显万用表、音频频谱显示装置，甚至不少定制化的复古风格工控面板也会选用这类器件做状态显示。做这类项目的PCB布局和结构装配时，很多工程师习惯直接在KiCAD里完成原理图、PCB和结构的协同设计，但官方库内往往缺少这类冷门进口器件的精准三维模型，容易出现PCB引脚对位偏差、结构外壳预留空间不足、安装后引脚与周边元器件干涉的问题，这个三维模型就是针对这类实际工程痛点搭建的。

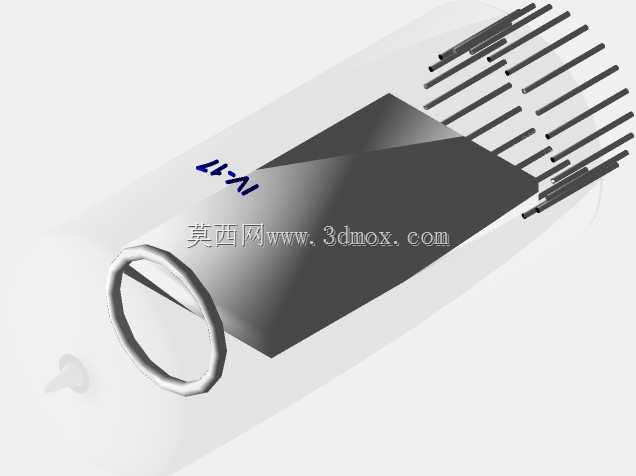

　　从实际功能特性来看，IV-17属于单字符型VFD显示管，依靠阴极发射电子轰击荧光粉实现字符发光，本身带有多组平行排布的直插引脚，管体一端为圆形的抽真空封接端，主体为扁平状的真空玻璃腔体，引脚从腔体一侧平行引出，整体结构和常见的LED数码管有明显区别，玻璃腔体的厚度、引脚的伸出长度、封接端的圆形凸台尺寸都直接影响PCB布局和外壳开孔的设计。建模时优先还原了器件的实际安装边界：引脚的间距严格按照器件手册的标称值设置，每根引脚的直径、伸出长度都匹配实际焊接需求，确保导入KiCAD后能直接和PCB封装的焊盘对位，不会出现引脚偏移无法焊接的问题；管体部分的扁平腔体外形、一端的圆形封接环的直径和突出高度都按照实物测绘尺寸还原，能准确反映器件安装后在PCB上方的占用空间，方便工程师在结构设计时预留足够的装配间隙，避免外壳安装时挤压玻璃管体造成器件破损。

　　设计思路上没有刻意还原管体内部的栅极、灯丝、荧光粉层等精细结构，因为KiCAD的结构设计场景核心需求是确认安装干涉、对位精度和整体外形匹配度，内部结构既不会影响PCB布局，也不会对外形装配产生干扰，过度还原内部结构反而会增大模型文件体积，拖慢PCB设计时的软件运行效率，所以建模时把重点放在了外部装配相关的特征上：引脚的排布顺序和实际器件完全一致，避免出现引脚顺序错位导致的封装匹配错误；管体表面的标识位置也做了对应还原，方便装配时识别器件方向，防止装反；管体的倒角、边缘的圆滑过渡都按照实物的玻璃封装特征处理，不会出现尖锐棱角导致的结构干涉误判。

　　实际工程应用中，这类VFD管的安装往往需要在PCB上预留对应位置，同时外壳面板上要开出匹配管体显示区域的窗口，模型的显示区域平面位置和尺寸也做了精准还原，工程师可以直接在KiCAD里通过模型确认面板开孔的位置和大小，不用等实物到手再反复测量调整，能大幅缩短打样前的验证周期。不少做复古电子设备复刻的项目里，这类VFD管往往是和周边的电阻、电容、驱动芯片排布在同一块PCB上，模型的整体高度尺寸准确，能帮助工程师确认器件和周边 tall 元器件的高度差，避免出现器件过高顶住外壳、或者过矮导致显示区域深陷面板下方影响可视效果的问题。另外，这类真空器件的玻璃外壳属于易碎部件，建模时还原了管体的最大外轮廓，工程师在做结构固定件设计时，可以直接参考模型轮廓设计固定卡扣或者支撑结构，确保固定时受力均匀，不会挤压玻璃腔体造成漏气报废。

　　从安装边界来看，模型的引脚长度预留了常规波峰焊和手工焊的吃锡长度，不会出现模型引脚过长穿透PCB背面、或者过短导致焊接强度不足的问题；管体底部距离PCB板面的高度也按照实际器件的安装高度设置，方便工程师在PCB背面布局元器件时避开引脚投影区域，防止出现背面元器件和引脚短路的问题。对于需要做多块PCB叠层设计的设备，这个模型的高度数据也能帮助确认上下板之间的间距，避免上层板压到VFD管的顶部。
