高载流FOC无刷电机驱动控制板

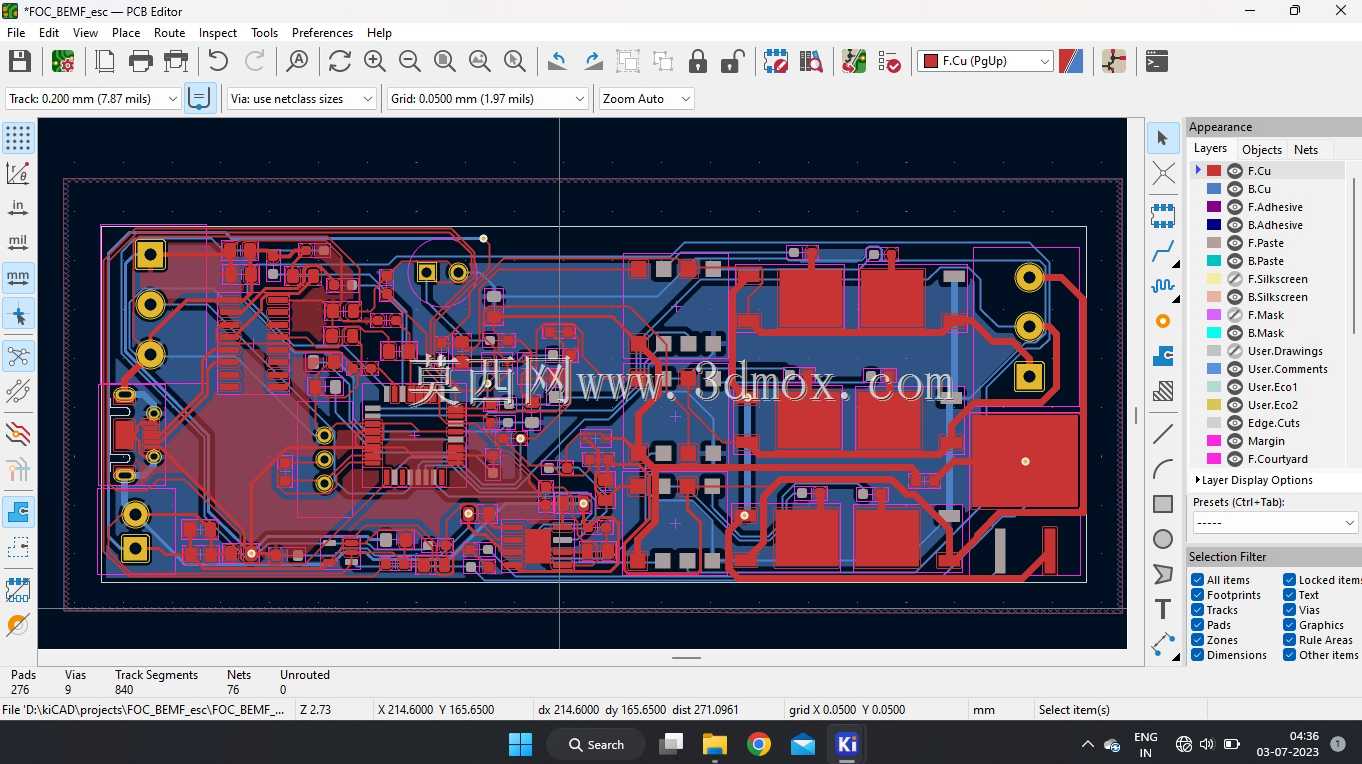

　　在工业级移动机器人、重载航模、大功率电动滑板以及小型电动牵引设备的动力系统选型中，电机驱动单元的载流冗余、控制精度与抗干扰能力，直接决定整套动力链路的运行可靠性，这款高电流ESC正是针对50A级持续输出场景开发的无刷电机驱动硬件。从实际应用场景出发，这类驱动板往往需要直面电机启停瞬间的大电流冲击、长时间满负载运行的发热累积，以及复杂工况下的反电动势信号干扰，因此在设计阶段就没有沿用消费级小功率电调的紧凑布局思路，而是将功率回路与信号控制回路做了明确的物理分区。功率侧的MOS管阵列沿板边排布，预留了足够的散热贴合空间，每相功率回路的铜箔走线做了加宽加厚处理，过孔密度也做了针对性提升，避免大电流工况下出现局部过热、走线烧蚀的问题；信号侧则将主控MCU、反电动势采样电路、电源管理芯片集中布置在板体中段，远离功率回路的电磁干扰区域，采样线路做了等长处理，保证BEMF信号采集的同步性，为FOC矢量控制提供准确的转子位置反馈。

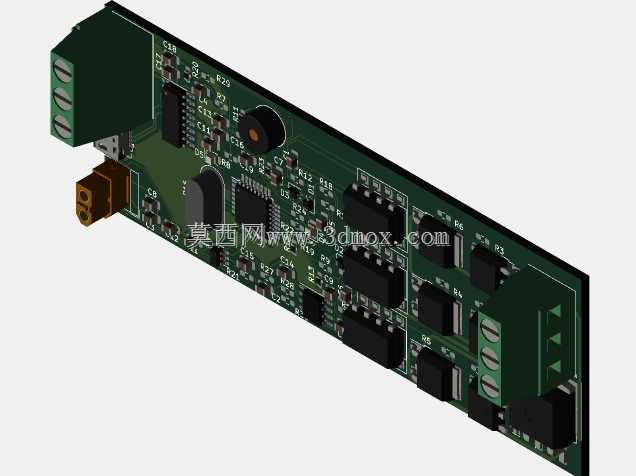

　　从安装边界来看，板体两端分别设置了动力输入接线端子与电机输出接线端子，端子采用大电流螺钉锁紧结构，适配10AWG以上的动力线径，避免大电流下接线端子发热松脱；板体边缘预留了标准安装孔位，孔位间距匹配常见的工业设备驱动安装槽尺寸，不需要额外做转接支架就能直接固定在设备舱内，板体整体厚度控制在常规PCB工艺范围内，板上最高元件为电解电容与接线端子，整体高度不超过15mm，对安装空间的竖向尺寸要求较低，能够适配紧凑布局的设备舱结构。

　　功能特性层面，这款驱动板基于FOC矢量控制架构开发，配合BEMF反电动势反馈机制，不需要额外加装霍尔位置传感器就能实现转子位置的实时估算，既减少了外部传感器接线带来的故障点，也能在低速大扭矩输出场景下保持平稳的电流输出，避免传统方波驱动在低速段出现的扭矩抖动、电流尖峰过大的问题；50A的持续载流能力能够支撑峰值功率超过两千瓦的无刷电机运行，在短时间过载工况下也能通过电流采样回路做实时限流保护，避免功率器件过流损坏。

　　从设计思路上看，这款驱动板没有盲目追求极小的体积，而是优先平衡了载流能力、散热效率与控制稳定性，功率器件的选型留足了电流余量，信号回路的布线充分考虑了电磁兼容要求，板上预留的调试接口也方便后续做参数整定与固件升级，不管是用于工业移动平台的动力驱动，还是用于大功率模型、电动工具的动力控制，都能满足长时间稳定运行的要求。在实际集成过程中，只需要按照端子标识连接电源与电机三相线，接入控制信号就能完成基础的硬件搭建，不需要额外做复杂的信号调理电路，板上自带的电源管理模块能够直接从动力电源取电给控制回路供电，减少了外部供电模块的占用空间，对于结构设计人员来说，只需要在安装位置预留对应的散热风道空间，保证功率器件区域的空气流通，就能让驱动板在满负载工况下保持稳定的工作温度，不会因为过热触发降频或者保护停机。
