MAX7219驱动FC-16规格8x8点阵显示模块

　　在嵌入式开发与小型电子设备的显示交互场景中，8x8点阵模块是极为常用的基础显示单元，这款适配MAX7219驱动芯片的FC-16规格点阵模块，是面向小型状态指示、字符显示需求设计的集成化显示组件。日常做小型工控状态面板、DIY电子时钟、简易交互提示装置时，这类点阵模块不需要复杂的驱动电路搭建，仅需通过标准串行接口就能和主控单元完成通信，相比段码数码管可以显示更丰富的自定义字符、简单图标，甚至滚动显示短文本内容，在教学实验、小型智能硬件原型开发场景里的应用频次非常高。

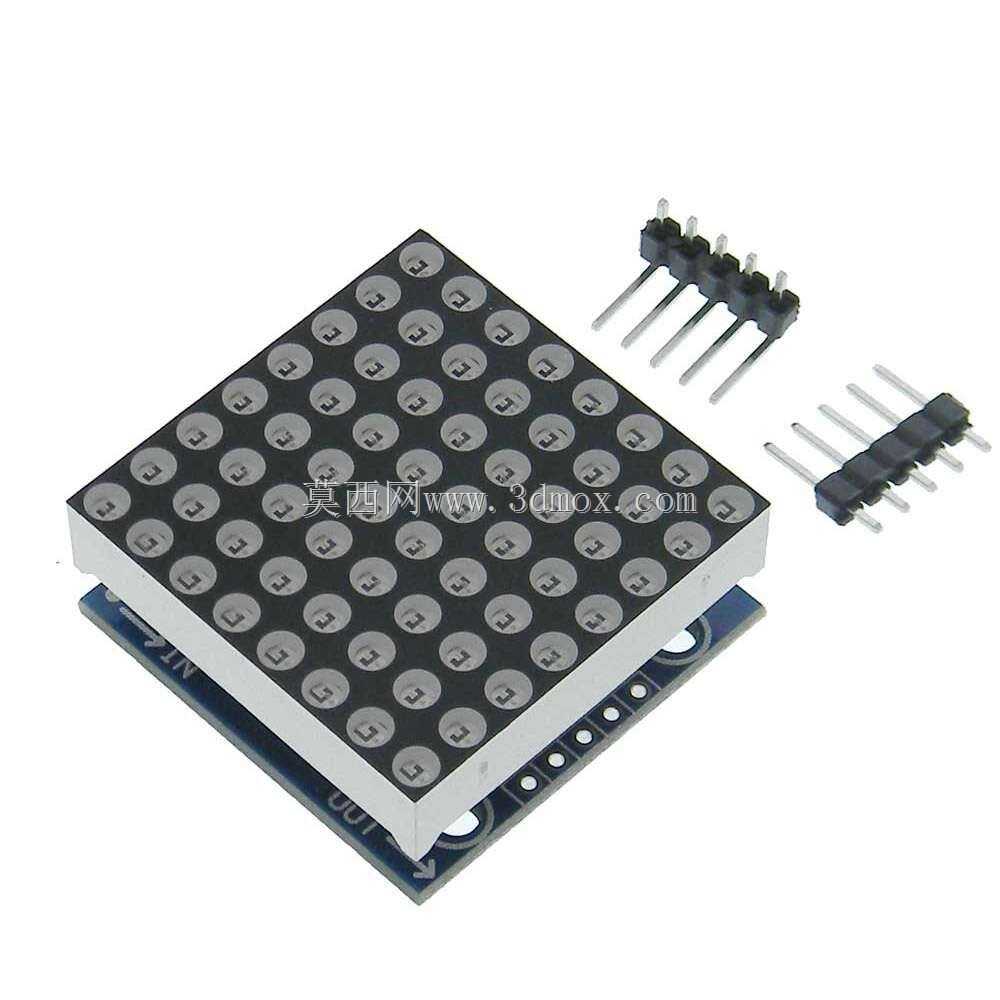

　　从实际使用的功能特性来看，这款点阵模块采用8行8列的LED灯珠阵列排布，单颗灯珠的发光一致性经过匹配，避免出现同电压下亮度差过大的问题，搭配MAX7219驱动芯片可以实现仅用3个IO口就能完成全部64颗灯珠的独立点亮控制，不需要主控单元持续扫描刷新，大幅降低主控芯片的资源占用，哪怕是资源有限的8位单片机也能轻松驱动多块模块级联，实现更大面积的点阵显示效果。模块板载的限流电阻已经完成参数匹配，不需要外部额外添加限流元件，直接接入对应工作电压就能正常工作，避免新手开发时因电阻参数选择不当烧坏灯珠或者驱动芯片的问题。

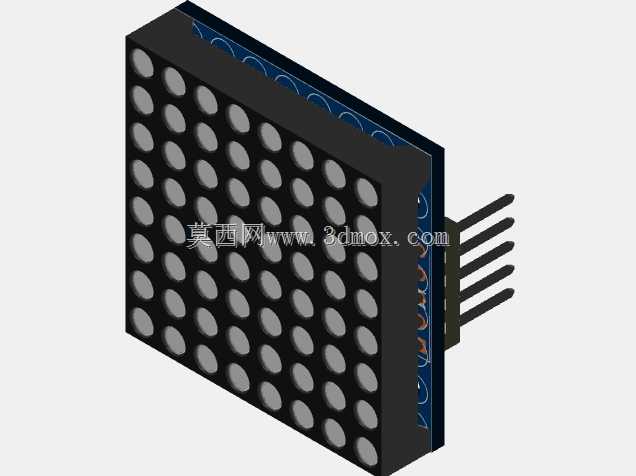

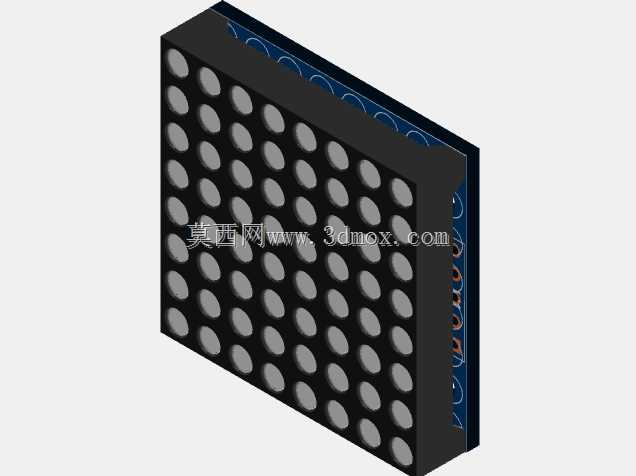

　　设计这款模块的三维模型时，首先要还原实际产品的安装边界与外形尺寸，模块整体外形尺寸控制在32mm×32mm的正方形规格，厚度方向包含PCB基板、点阵灯座、背面驱动元件的总厚度要和实物一致，保证在做整机结构装配时，预留的安装槽位不会出现干涉。建模时需要准确还原正面8x8排列的灯珠位置，每颗圆形灯珠的直径、相邻灯珠的中心距都要和实物测量值匹配，避免出现装配后面板开窗和灯珠对位不准的问题；背面的驱动芯片、排针接口的位置也要准确还原，排针的间距采用标准2.54mm规格，方便用户在结构设计时预留对应接插件的插拔空间，不会因为模型尺寸偏差导致接插件和外壳结构碰撞。

　　在实际设备选型应用中，这类点阵模块常被用在小型设备的状态提示区域，比如小型温控器的温度数值显示、简易门禁的状态提示、DIY电子作品的交互显示，甚至是小型工业设备的故障代码指示。做结构设计时，需要考虑模块的安装固定方式，这款模块的四个角预留了标准安装孔位，建模时要准确还原孔位的直径与孔中心距，方便设计固定柱时直接匹配，不需要额外调整孔位参数。同时要注意模块正面的点阵显示面和面板的贴合间隙，间隙过大会导致显示内容出现散光模糊的问题，间隙过小又可能在装配时刮花灯珠表面，建模时要把灯珠表面高出PCB板的高度准确还原，给结构设计提供准确的尺寸参考。

　　从电路结构匹配的角度来看，这款模块的PCB板边缘走线、背面元件的高度都需要在模型中有所体现，避免做壳体设计时，背面过高的元件和壳体内部的加强筋、其他电路板出现干涉。很多开发者在做多块点阵级联的显示装置时，需要把多块模块紧密拼接成更大的显示阵列，这就要求单块模块的外形尺寸公差控制足够精准，三维模型严格按照实物尺寸建模，能够帮助设计者提前模拟多块拼接的效果，确认拼接后点阵的间距均匀，不会出现显示内容错位的问题。另外，模块侧面的排针伸出长度也要准确还原，方便设计时计算接线后的总厚度，给整机内部的走线预留足够空间，避免组装时因为空间不足挤压导线造成短路隐患。

　　在做嵌入式设备的结构开发时，这类常用电子模块的准确三维模型能够大幅缩短结构设计的周期，不需要设计者自行测量每个元件的尺寸，直接调用模型就能完成装配验证，提前发现干涉、对位不准等问题，减少打样迭代的次数。这款点阵模块的模型还原了实物的所有关键结构特征，从正面的灯珠阵列、黑色灯座外壳，到背面的PCB板、驱动芯片、排针接口，都按照实物比例建模，能够直接用于整机的装配设计，不管是做教学实验装置的结构设计，还是小型智能硬件的原型开发，都能提供准确的尺寸参考。
