基于LM358的锯齿波发生电路PCB设计

　　在电子测试、工业控制、信号调理类设备的开发过程中，非标准波形的信号源是调试环节不可或缺的功能单元，锯齿波作为一类具备线性上升沿、快速下降沿特征的周期波形，常被用于PWM调制基准、扫描电路驱动、电容充放电特性测试、传感器线性校准等场景，相较于通用信号发生器输出的标准波形，针对特定工况定制的锯齿波发生单元，能够匹配设备内部的供电、信号幅值、安装空间要求，避免外接测试设备带来的接线冗余、信号干扰问题。

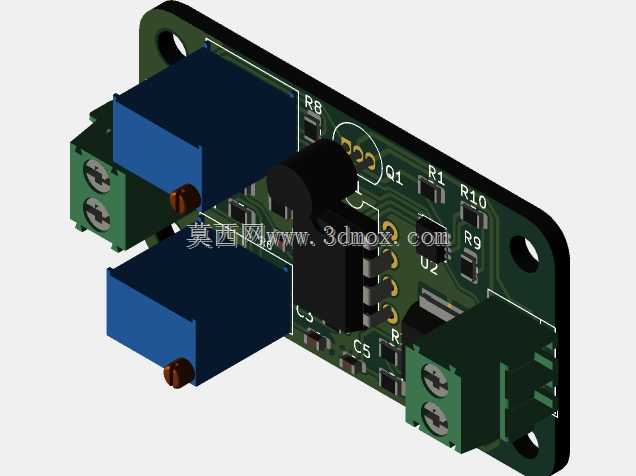

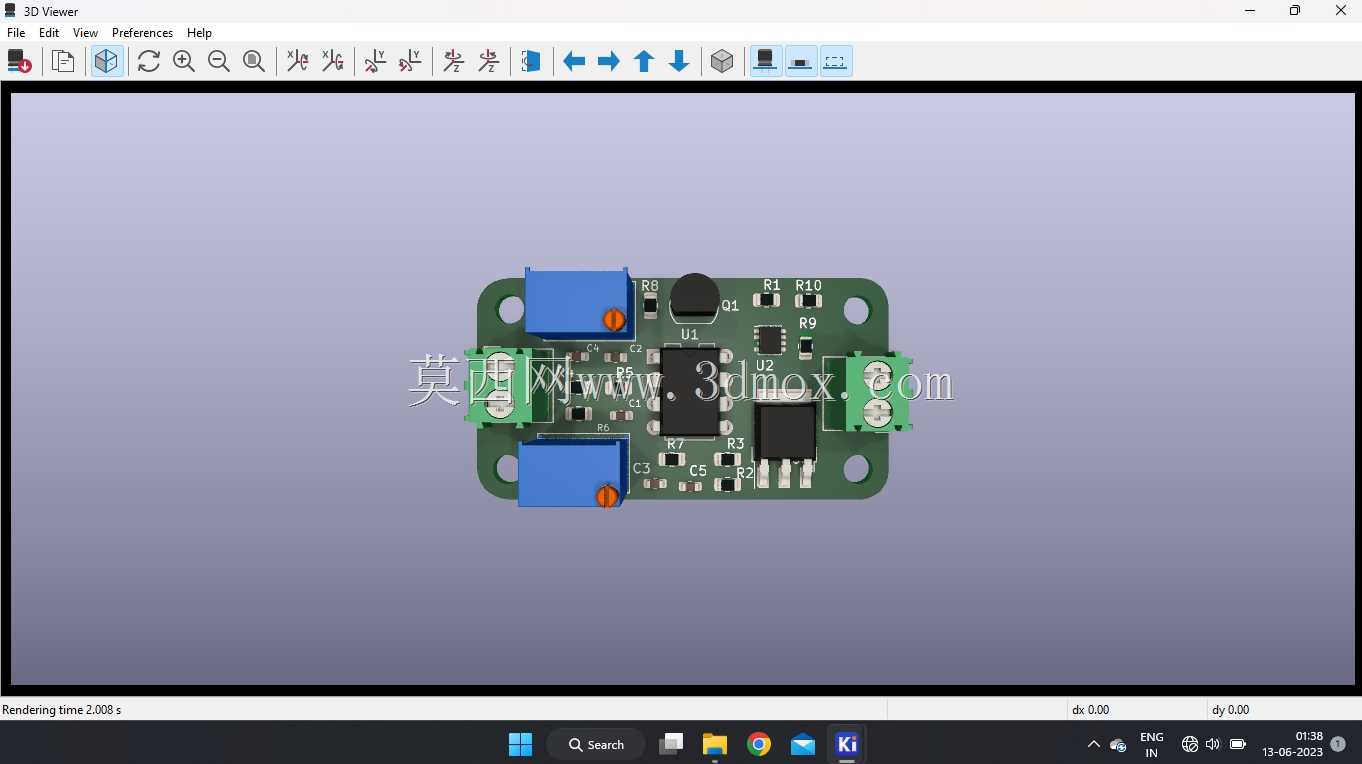

　　本次设计的锯齿波发生电路采用通用运算放大器作为核心器件，通过充放电回路的参数匹配实现波形斜率的精准控制，电路整体集成在一块小型PCB板上，板载元件包含核心运算放大器芯片、充放电电阻、充放电电容、波形调整电位器、电源滤波电容、输出限流电阻以及安装固定孔位，整体布局遵循模拟信号布线规则，将充放电回路的走线长度尽可能缩短，减少寄生电容对波形线性度的影响，电源输入端预留滤波电容安装位，可根据实际供电纹波情况选择不同容值的电容进行滤波，降低电源噪声耦合到输出波形中。

　　从安装边界来看，PCB整体采用圆角矩形轮廓，四个角位置设置了直径3mm的圆形安装孔，孔中心距离板边的距离统一为2mm，可直接通过铜柱或螺丝固定在设备内部的安装平面上，不需要额外设计转接支架；板上的接插件全部采用直插式焊盘设计，包含电源输入、波形输出、调整端三个接口区域，接口位置集中布置在板边一侧，方便现场接线与后期维护，电位器的调节端朝向板边外侧，不需要拆开设备外壳即可通过螺丝刀调整波形的上升斜率与周期参数，适配不同工况下的波形参数需求。

　　功能实现层面，电路通过运算放大器构成的积分回路产生线性上升的电压斜坡，当斜坡电压上升到设定阈值时，回路中的快速放电通路导通，让充放电电容在极短时间内完成放电，电压快速回落至初始值，随后再次进入充电斜坡阶段，循环往复形成连续的锯齿波形；通过调整充放电电阻的阻值与电容的容值，可以改变波形的周期范围，调整电位器的阻值可以微调上升沿的线性度，避免因元件参数公差导致的波形失真，输出端预留的限流电阻可以直接连接后续的信号调理电路或负载，不需要额外增加缓冲电路。

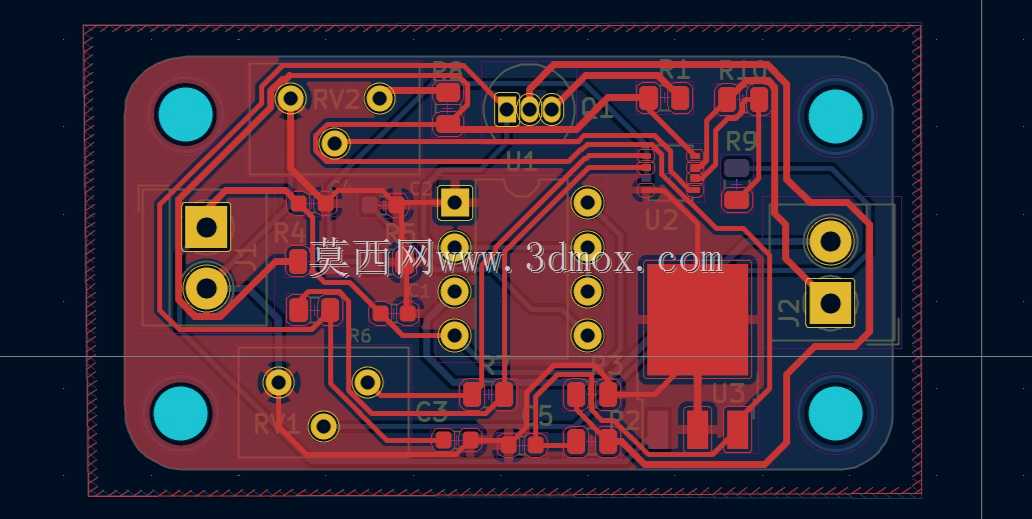

　　在布线设计上，模拟信号走线与电源走线保持足够的间距，地线采用大面积铺铜设计，既可以降低地线阻抗，也能起到一定的屏蔽作用，减少外界电磁干扰对输出波形的影响；元件排布按照信号流向依次布置，从电源输入到滤波单元，再到核心运算放大器、充放电回路，最后到输出接口，信号路径短且无交叉，避免不同功能单元之间的信号串扰，板上所有元件的焊盘都按照标准直插元件的尺寸设计，兼容常规手工焊接与波峰焊工艺，生产加工门槛低，适合小批量试制与设备配套使用。

　　实际应用中，该电路可直接集成到工业传感器的校准装置、开关电源的PWM控制板、示波器的扫描单元、电机驱动的调速模块中，替代专用的波形发生芯片，降低整体方案成本，同时由于采用通用运算放大器设计，元件采购渠道广泛，不存在专用芯片缺货导致的供应链风险，电路的工作电压范围覆盖常规的5V至15V直流供电，可直接匹配大多数工业设备内部的供电系统，不需要额外增加电压转换模块。
