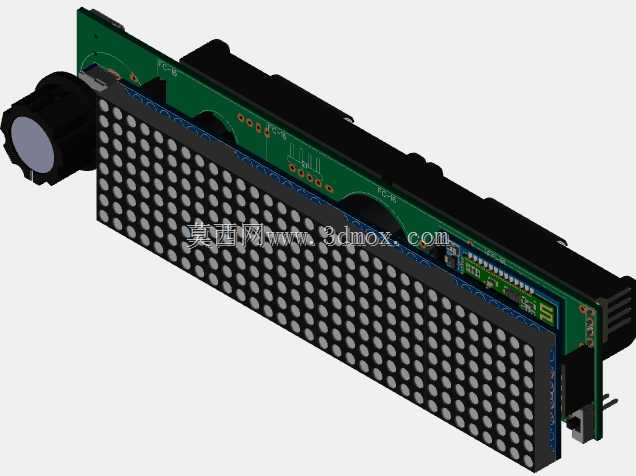

点阵式FC16模块数字时钟硬件结构

　　这款点阵显示数字时钟的硬件结构设计，面向桌面小型计时显示场景，同时可拓展作为嵌入式开发学习的验证载体，适配个人DIY制作、小型工位计时提示、开源硬件二次开发等多个实际使用场景。从实际使用需求出发，设备核心功能围绕高精度走时、直观点阵显示、便捷参数调节、多模块拓展几个维度展开，走时单元采用专用实时时钟芯片搭配备用供电结构，可在主供电断开时维持计时数据不丢失，避免每次上电重新校准时间的繁琐操作；显示部分采用四组16*8规格的点阵单元拼接，可完整显示时分秒等时间信息，也可通过固件调整实现简单字符、状态标识的显示，满足不同场景下的信息展示需求；参数调节采用旋转编码器作为输入部件，相比传统按键调节，可实现快速旋转粗调、慢速旋转精调的操作逻辑，大幅缩短时间校准、参数设置的操作时长，按压编码器即可实现功能确认，减少额外按键的布局占用。

　　设计过程中优先考虑PCB空间的紧凑性，整体板卡尺寸控制在152mm×33mm的狭长形态，可适配常规桌面长条型外壳的安装边界，板上元器件全部采用表贴封装方案，除必要的外接接口、调节旋钮外，所有元器件均布置在PCB同一侧，既降低批量生产时的贴片加工工序复杂度，也方便后期手工焊接调试时的元件排布检查。供电部分采用多方案兼容设计，板载USB Mini B型插座可直接连接常规5V USB电源取电，同时预留稳压电路单元，可适配3.3V外部供电输入，满足不同安装场景下的供电接入需求；板上预留蓝牙模块接口，可拓展实现手机端时间校准、参数配置功能，也预留无源蜂鸣器的安装位，可拓展整点提示、闹钟提醒等附加功能，备用电池支架采用通用14500电池规格，替换采购十分便捷，无需定制特殊规格电池。

　　从结构安装角度看，板卡边缘预留统一规格的固定安装孔位，孔位间距匹配通用长条外壳的固定柱位置，无需额外打孔改造即可完成外壳装配；旋转编码器突出板卡的高度经过核算，装配外壳后旋钮端面与外壳表面齐平，既不会因为突出过多造成误碰，也不会因为凹陷过深导致操作不便；点阵模块与PCB之间采用排针排母连接，既保证连接可靠性，也方便后期更换不同发光颜色的点阵单元，适配不同使用环境下的显示亮度、颜色需求。电路设计上充分考虑各模块的电磁兼容性，实时时钟电路的晶振布局远离高频开关电源线路，避免高频干扰影响走时精度，显示驱动芯片与点阵模块之间的走线长度尽可能缩短，减少信号传输过程中的干扰，避免点阵显示出现乱码、闪烁问题。

　　整个硬件结构的设计逻辑兼顾了生产加工的便利性、后期使用的可靠性以及功能拓展的灵活性，没有采用冗余的特殊结构件，所有元器件均为通用市售型号，无论是个人手工制作还是小批量生产，都能快速完成物料采购与装配调试，结构布局上充分考虑实际使用中的操作习惯、安装限制，避免了很多开源硬件设计中只考虑功能实现、忽略实际装配使用便利性的问题，可直接作为成熟的硬件方案用于产品化改制，也可作为嵌入式硬件设计、PCB Layout的参考案例，帮助从业者理解小型数码显示类产品的结构布局思路、元器件选型逻辑以及安装边界的核算方法。
