两线金属外壳LED电源状态指示器件

　　这类金属外壳两线式LED指示器件，常被集成在各类工业控制柜、电源模组、配电终端、小型变压设备的面板上，用来直观反馈回路通电状态、故障告警信号，是低压电气系统里最基础也最不可或缺的人机交互小部件。很多刚入行的结构工程师做面板布局时，总容易忽略这类小器件的安装边界，要么开孔尺寸留错，要么引脚走线空间没算够，最后装配时要么卡不进面板，要么引线和内部元器件干涉，反而拖慢整机组装进度。

　　从实际使用场景来看，这类指示灯不需要额外外接限流元件，本身已经在内部集成了匹配对应电压等级的串联电阻，两线直接对接回路正负极就能点亮，省去了设计人员额外计算分压参数、选配外接电阻的步骤，对小批量设备组装、快速原型验证的场景非常友好。金属螺纹外壳的设计，相比塑料外壳的指示灯，抗磕碰能力更强，在车间设备、户外临时配电装置这类使用环境相对复杂的场景下，不容易因为外力撞击出现外壳开裂、透光件脱落的问题，同时金属外壳自带一定的屏蔽效能，能减少周边强电磁干扰对指示灯回路的影响，避免出现感应电导致的微亮、误触发问题。

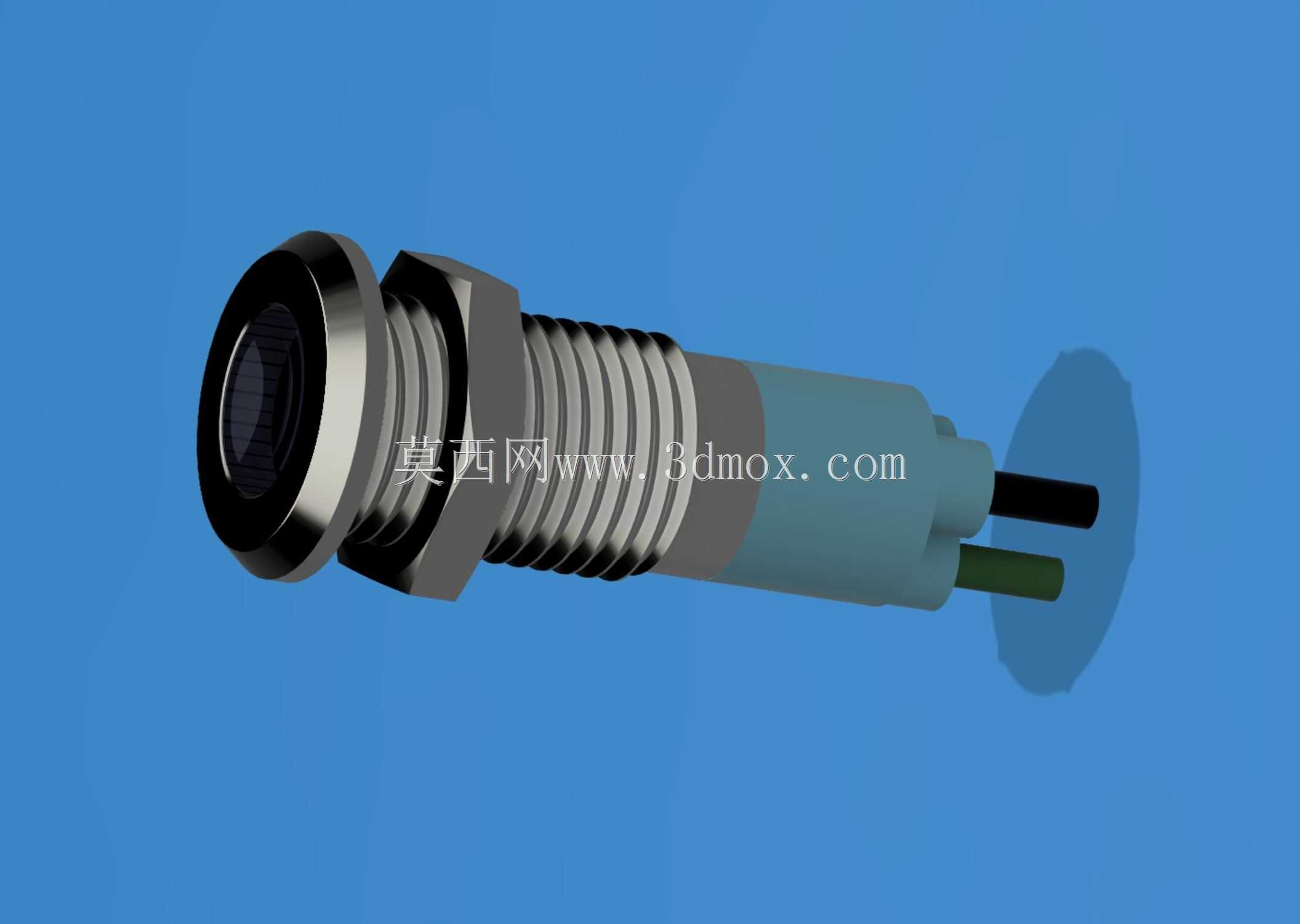

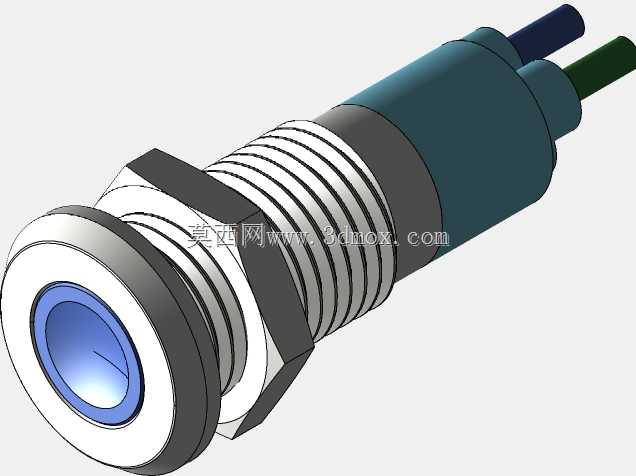

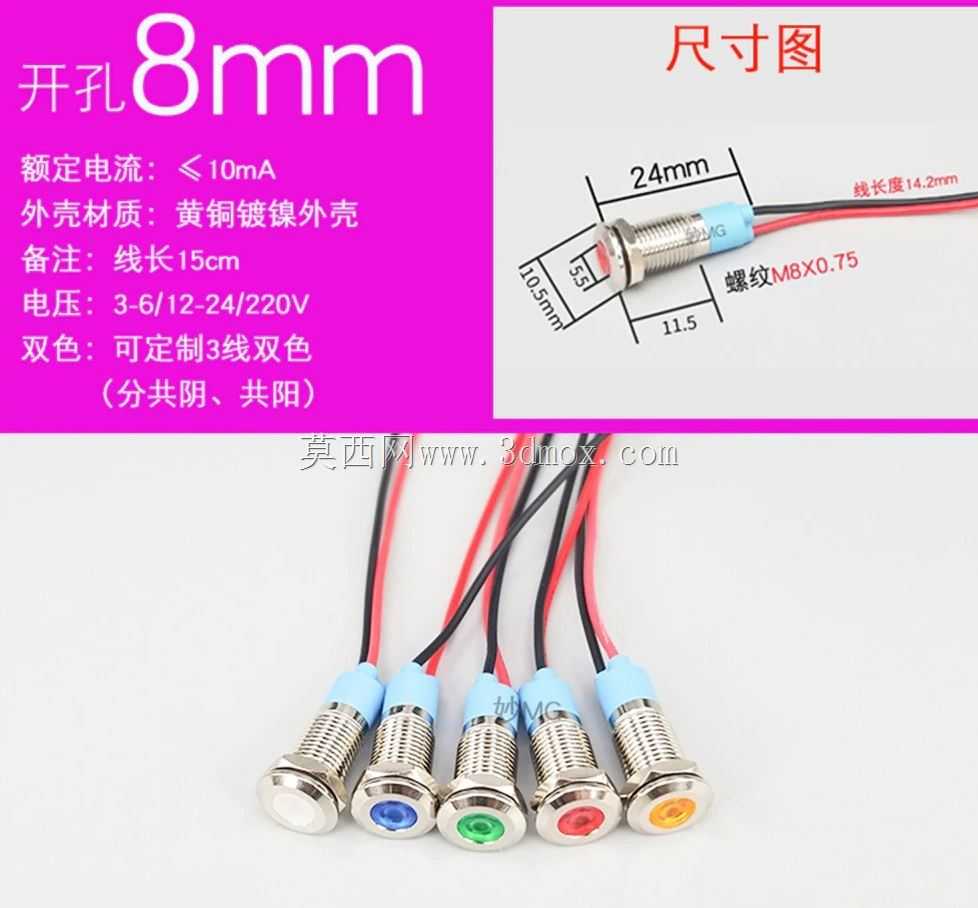

　　做这个器件的三维建模时，首先要卡准的就是安装螺纹的公称尺寸和螺距，这部分直接决定了面板开孔的适配性，常规这类小型指示灯的螺纹多为M8或者M10规格，建模时要把螺纹牙型的公差考虑进去，不能按理论牙型做死尺寸，否则实际装配时会出现拧不进面板螺母的问题。其次是头部法兰的直径和厚度，法兰要比安装螺纹大出一圈，用来卡在面板外侧，建模时要留出台阶的过渡圆角，避免直角边缘在安装时割伤安装人员的手，同时也要保证法兰和面板贴合后没有明显缝隙，防止灰尘、水汽从安装孔进入设备内部。

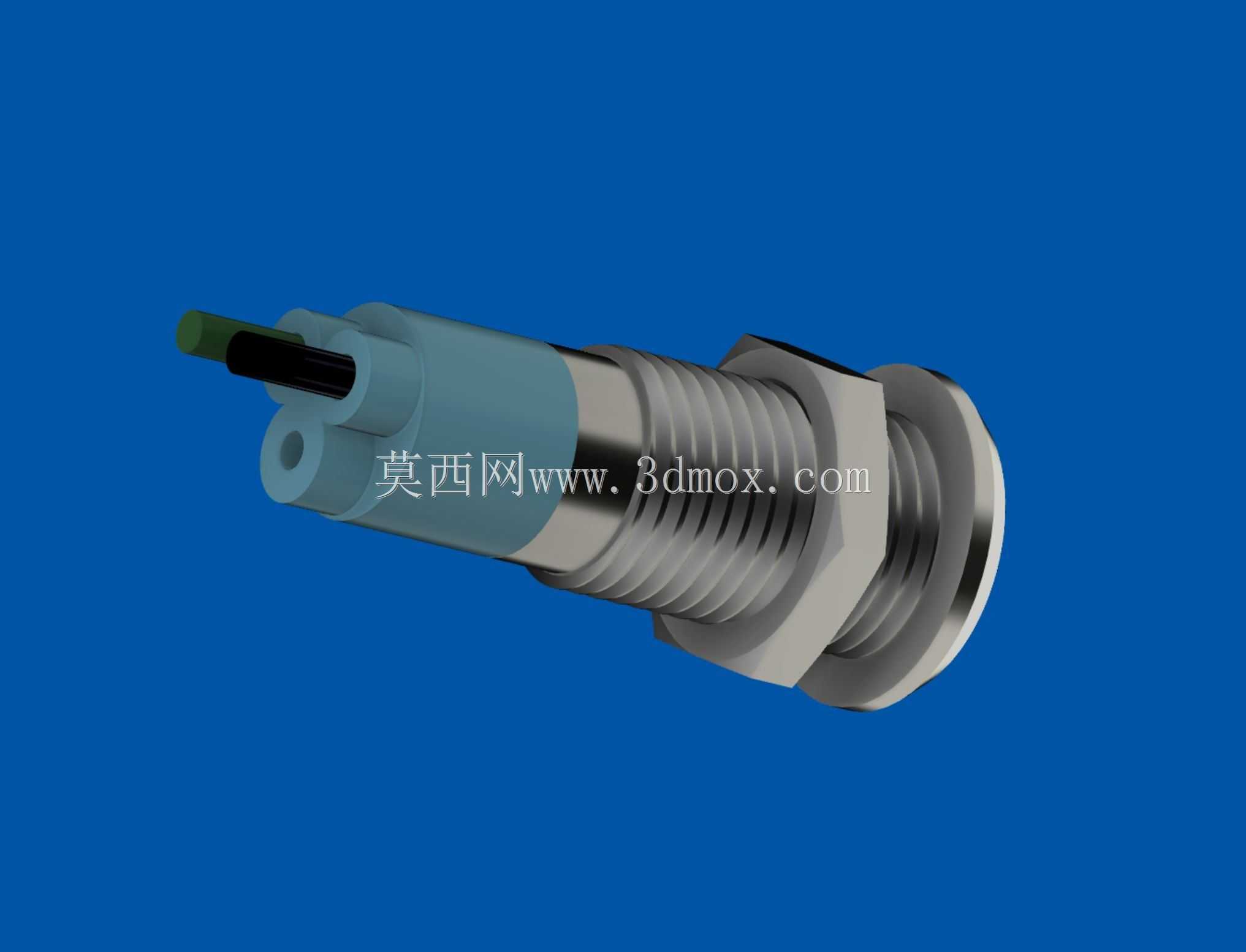

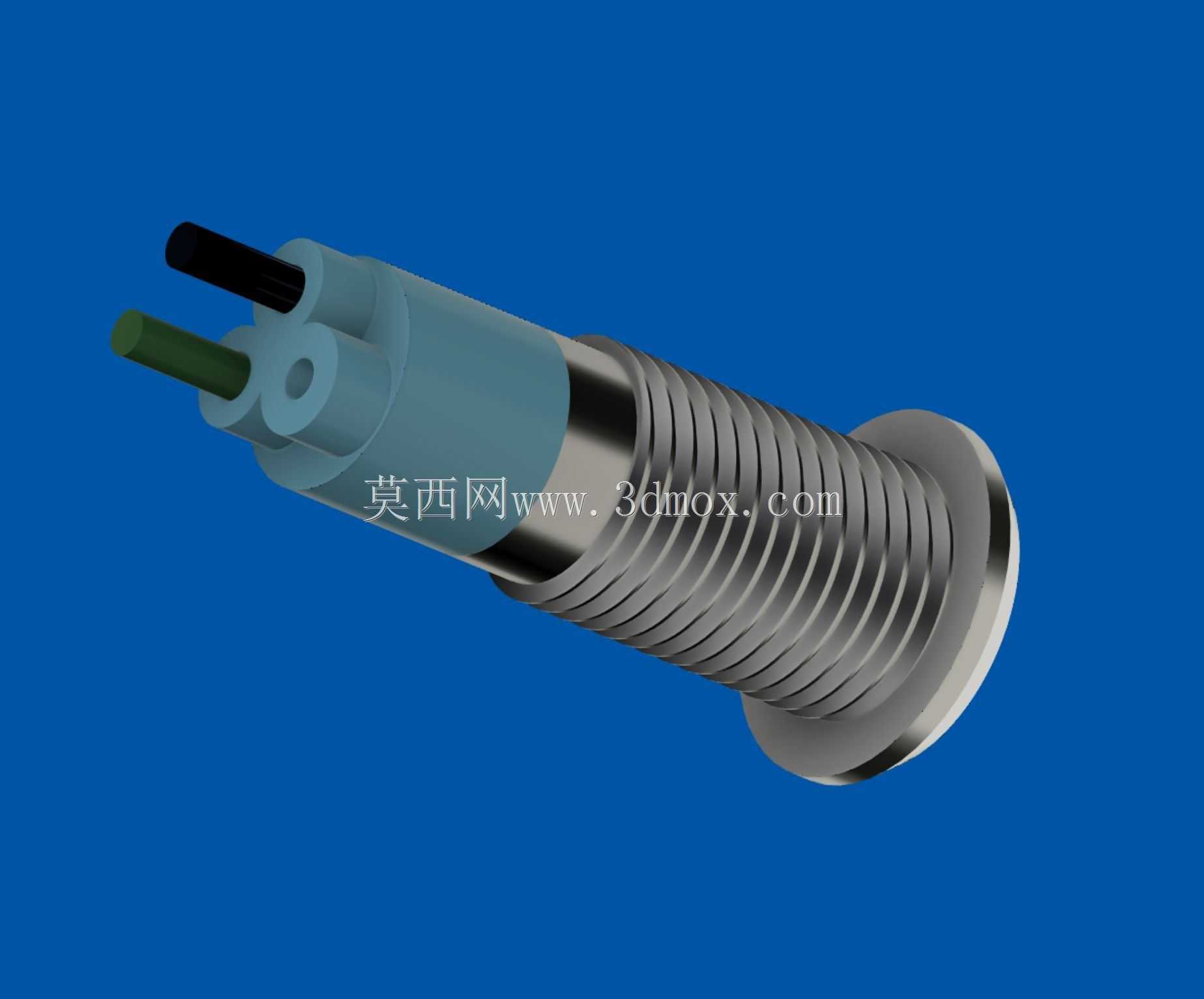

　　尾部的两根引线是建模时容易被忽略的细节，很多人做模型时只做个主体外壳，漏掉引线部分，实际做整机布局干涉检查时，就会发现引线的弯折半径、出线方向会影响内部走线槽的布置，甚至会和旁边的变压器引脚、保险丝座产生空间冲突。建模时要把引线的根部做应力释放的锥台过渡，还原实际器件的结构，引线长度要留出足够的装配冗余量，同时标注出最小弯折半径，给后续做线束布置的工程师提供准确的参考。

　　从设计思路上来说，这类器件的结构非常紧凑，所有的限流元件、LED发光芯体都被封装在金属外壳内部，前端的透光件做了磨砂漫反射处理，点亮时光线柔和不刺眼，不会因为强光环境下看不清，也不会在暗环境下因为光线太亮造成视觉干扰。外壳的螺纹段长度要匹配常规设备面板的厚度范围，一般覆盖1-5mm的面板厚度都能通过尾部的锁紧螺母固定，建模时要把锁紧螺母的外形、防滑齿结构都还原出来，方便装配环节做可视化的工艺模拟。

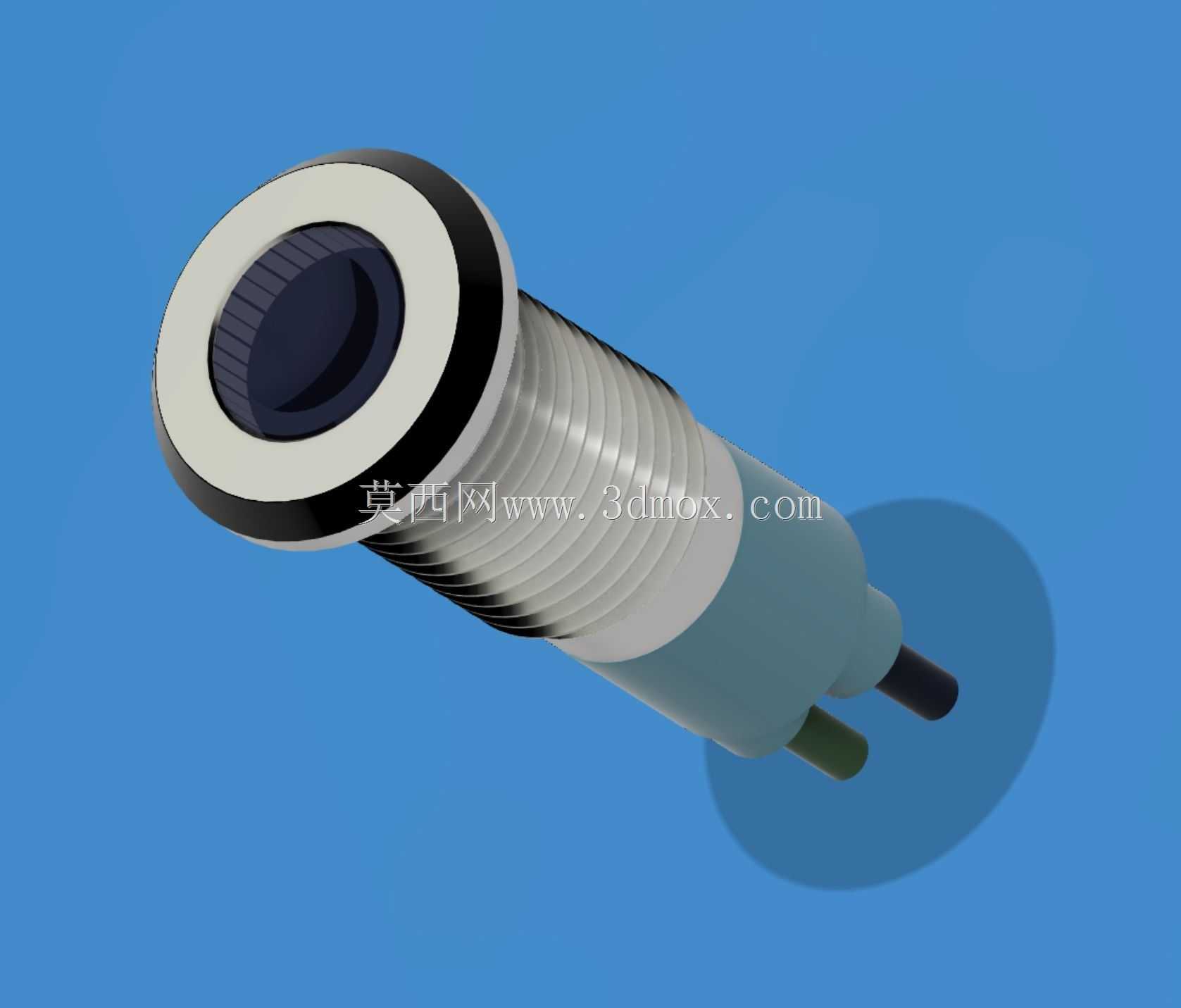

　　很多工程师在选型这类指示灯时，只关注发光颜色、电压等级，往往忽略安装深度的尺寸，也就是从面板法兰背面到器件尾部的总长度，如果设备内部面板后方的空间比较局促，比如薄型壁挂式电源、小型变压器模组的外壳内部，安装深度留得不够，就会出现器件尾部顶到内部PCB板或者绕组的问题，所以建模时必须准确还原整个器件的轴向总长度，包括引线自然下垂时的占用空间，让结构设计人员在做布局阶段就能准确判断空间是否足够。另外，这类指示灯的头部做了内嵌式的透光设计，透光面比法兰端面稍微内凹一点，避免日常擦拭面板、操作设备时刮花透光面，影响发光显示效果，建模时这个内凹的台阶尺寸也要准确体现，不能做成平面，否则和实际器件的外形特征不符，做渲染验证或者3D打印手板时就会出现偏差。

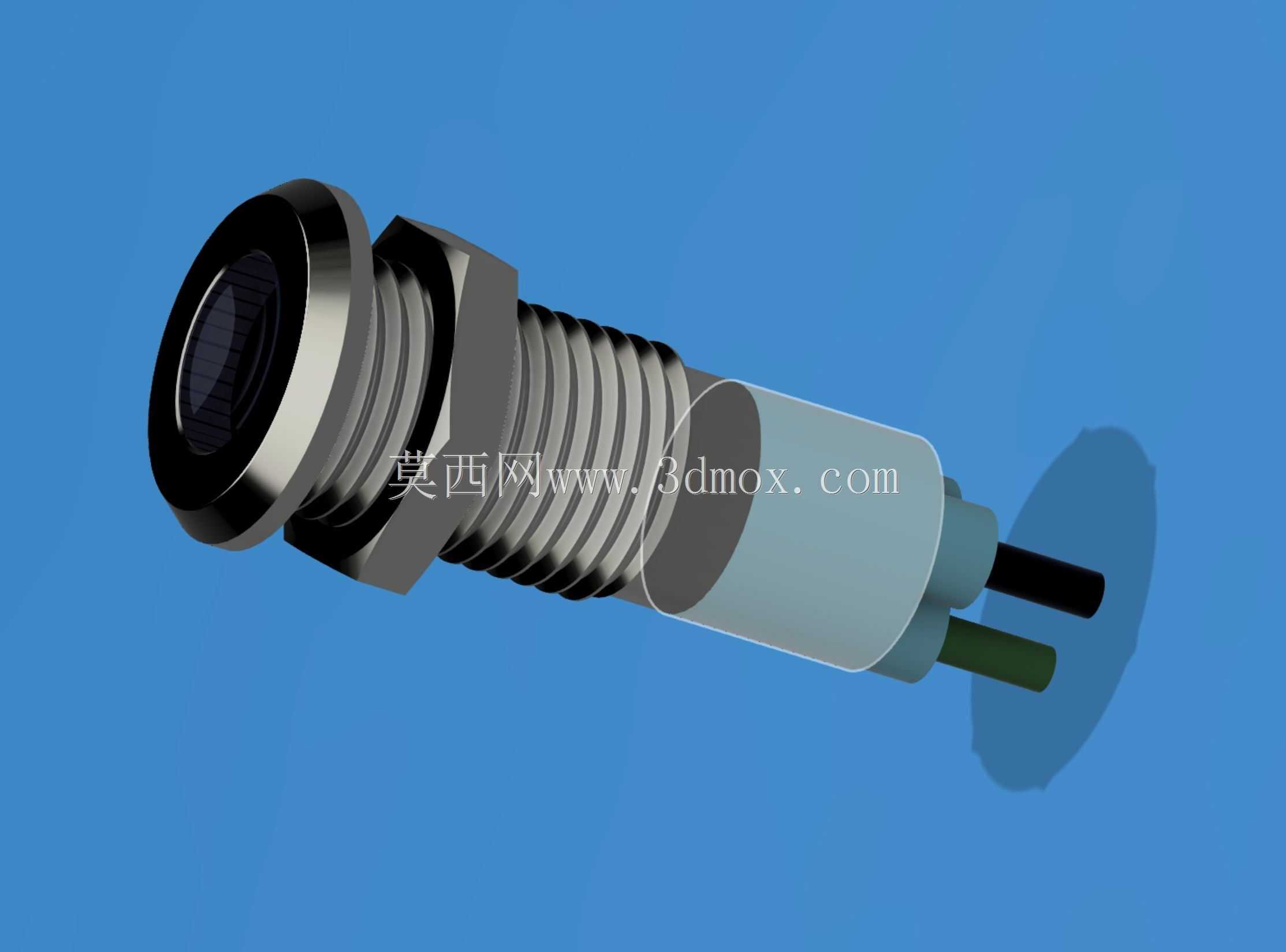

　　在电气配套场景里，这类指示灯常和电源变压器、空气开关、接线端子排搭配使用，每一路回路对应一个指示灯，操作人员不用拿万用表测电压，一眼就能看出哪路回路处于通电状态，哪路出现了断电故障，大幅降低设备巡检的难度。做三维模型时，还要注意不同部件的材质区分，金属外壳的哑光金属质感、前端黑色绝缘圈的橡胶质感、透光件的半透明磨砂质感、尾部引线的塑胶质感，都要在模型里做对应的分件，方便后续导入渲染软件做效果展示，也方便在做整机BOM统计时快速区分不同的零件组成。
