多通道电源控制单元结构设计

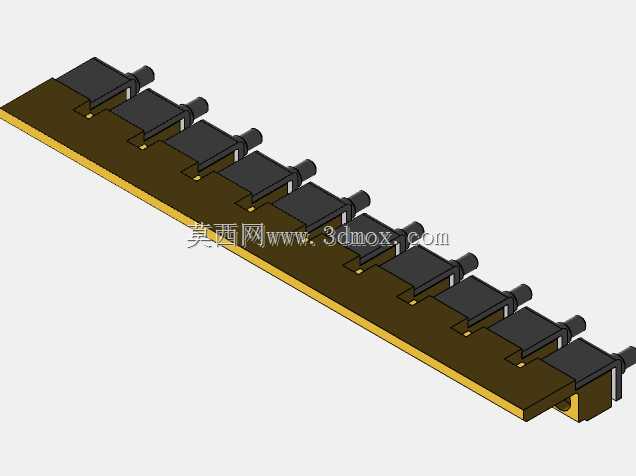

　　在工业控制板卡、分布式电源配电系统、测试台架信号转接场景中，这类多通道并排布置的控制单元是实现多路电源通断、信号转接的核心载体，日常选型和结构设计阶段，需要兼顾排布密度、接线操作空间、散热余量以及安装兼容性，不能单纯追求紧凑而忽略后期运维的操作便利性。从结构上看，该单元采用长条形一体化基座设计，基座主体采用绝缘耐温基材制作，沿长度方向等距排布10组独立的接线控制模块，每个模块顶部设置独立的压接操作端，侧方预留接线柱伸出位，可适配不同线径的电源进线与出线压接，单模块之间设置微小的隔离凸筋，避免相邻接线端在大电流工况下出现爬电风险，基座底部设置通长的导电排层，所有模块的静触点均与底部导电排可靠压合，保证大电流通过时的载流均匀性，不会出现局部触点过热的问题。设计阶段首先要确定安装边界，基座的总长度需要匹配标准DIN导轨或者设备内部安装板的预留孔位，宽度方向要预留接线后线缆弯折的最小半径，避免线缆过度弯折导致线芯断裂，高度方向要避开上方板卡的元器件突出位，保证模块安装后不会和上层结构产生干涉。每个独立模块的压接结构采用杠杆式压接设计，不需要额外工具即可完成导线的压接与松开，相比传统螺丝压接的端子，操作效率提升明显，同时压接端内部设置防滑齿结构，导线压入后可以咬入线芯外层，避免设备运行过程中受振动影响出现接线松脱、接触电阻变大的问题。

　　基座底部的导电排采用镀锡铜排制作，厚度根据额定载流量匹配，沿长度方向的电阻偏差控制在极小范围内，避免远端模块因为线路压降过大导致输出电压不足，铜排与基座之间设置绝缘隔离层，隔离层的耐温等级要匹配设备长期运行的最高温升，避免高温下绝缘性能下降引发短路风险。在实际应用场景中，这类控制单元常布置在电源进线侧，每一路对应一个下游用电回路，可单独实现回路的通断控制，也可搭配信号反馈组件实现回路状态的远程采集，相比分散布置的单个端子，集成式的长条形结构可以大幅减少安装空间占用，同时简化内部布线的走线路径，减少线束交叉带来的电磁干扰问题。

　　设计过程中需要重点考量相邻模块的间距，间距过小会导致接线操作时手指无法顺利操作单个压接端，间距过大则会浪费安装空间，经过多轮样机验证，该结构的模块间距刚好适配常规手动操作的手指宽度，同时在模块侧方预留了标识位，可粘贴回路编号标签，方便后期运维时快速识别对应回路。基座两端设置固定安装位，可通过螺丝直接固定在安装板上，也可搭配导轨卡扣适配标准35mmDIN导轨安装，两种安装方式不需要额外更换基座配件，仅需在底部加装卡扣即可切换，适配不同设备的安装需求。每个模块的外壳采用阻燃绝缘材质，阻燃等级满足电气设备的相关安全要求，即使内部触点出现拉弧打火，也不会引燃外壳造成火情扩散。

　　压接端的操作力经过调校，既不会因为操作力过大导致手动压接困难，也不会因为操作力过小导致压接不紧，导线压接后的拉脱力满足行业相关标准要求，可适应振动工况下的长期使用。基座底部的边缘设置导水槽结构，若设备内部出现凝露情况，凝结的水珠可沿导水槽排出，不会积存在接线端位置造成绝缘电阻下降。在三维建模过程中，需要重点还原每个模块的装配间隙，包括压接端的活动行程、触点的接触位置、铜排与基座的配合公差，所有配合位的公差设置要满足注塑件和冲压件的加工工艺要求，避免出现设计间隙过小导致装配困难，或者间隙过大导致配合松动的问题。同时建模时要还原接线柱的实际尺寸，方便后期选型时匹配对应的线鼻子或者冷压端子，避免出现端子与接线柱尺寸不匹配的问题。
