带单击开关的12mm旋转电位器结构

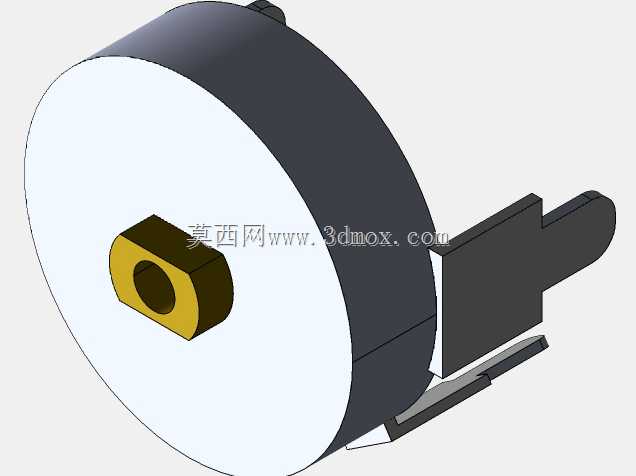

　　日常做DIY电子小项目、小型控制板开发的时候，经常会遇到需要同时调节参数和通断回路的场景，比如小型音频功放的音量调节兼电源开关、手持检测设备的灵敏度调节兼供电通断、小型调光模块的亮度调节兼开关控制，这时候带单击开关的旋转电位器就能省去单独布置开关的空间，减少面板开孔数量，简化外围接线逻辑。这款12mm规格的带开关电位器，主体采用圆形塑封外壳结构，转轴端为D型截面的金属轴套，适配常规的旋钮安装，轴套中心的通孔可以穿过定位柱或者做防呆限位，避免旋钮安装后出现打滑偏移的问题。从引脚布局来看，一共引出6个焊脚，其中两个引脚对应单击开关的通断回路，剩下四个引脚里包含电位器的两个固定端和滑动端，还有一个预留的接地引脚？

　　不对，实际拆解同规格产品的话，常规带开关电位器是开关两脚加电位器三脚，多出来的一个脚是外壳接地脚，用来做电磁屏蔽，减少调节过程中产生的杂波干扰，这在音频类应用里尤其重要，能避免旋转调节时出现的电流杂音。设计这个模型的时候，没有追求极致的细节还原，毕竟是面向DIY项目的选型参考和结构占位用，所以外壳的倒角、引脚的细微弯折都做了简化处理，重点保证了几个核心安装尺寸的准确性：主体圆柱部分的直径严格控制在12mm，转轴突出外壳端面的长度、引脚的伸出长度和焊盘间距都按照实际手工测量的尺寸绘制，能直接导入到PCB设计软件或者结构外壳模型里做干涉检查，不用再反复调整开孔和避让位置。安装边界方面，这款电位器属于卧式安装？不对，看模型的引脚是从侧面伸出，属于卧式贴板安装的类型，焊接在PCB上之后，主体圆柱的轴线和PCB板面平行，转轴从设备面板的开孔伸出，面板只需要开一个对应转轴直径的圆孔，再加一个小的定位缺口匹配D型轴的防呆位就行，不需要额外的固定螺母？不对，常规这类电位器是靠转轴上的螺纹和螺母锁紧在面板上，模型里简化了螺纹结构，只保留了轴套的圆柱段，做结构设计的时候只需要预留对应的锁紧空间，不会和周边的其他元件产生干涉就行。

　　实际使用的时候，旋转电位器转轴到极限位置会有明显的段落手感，这时候内置的单击开关就会触发通断，继续反向旋转的话开关先断开，然后电位器的阻值开始随着旋转角度线性变化，这种逻辑刚好符合多数消费类电子的操作习惯：逆时针拧到底就是关机，顺时针旋转首先开机，然后随着旋转角度增大，对应的音量、亮度、转速等参数逐步提升，不用单独设置电源按键，操作逻辑非常直观。做DIY项目的时候经常会遇到采购的元件和设计的开孔位置对不上的问题，要么是引脚间距不对焊不上，要么是主体直径太大和外壳内壁顶死，要么是转轴长度不够伸不出面板，提前用对应的三维模型做装配验证，就能在打样外壳或者画PCB的时候提前修正尺寸，避免做完实物才发现装不上的问题。

　　这个模型虽然细节精度不算高，但是核心的装配尺寸都做了核对，足够满足DIY项目、学生课程设计、小型非标设备控制面板的选型占位需求，不用自己再拿着游标卡尺一点点测量绘制，能节省不少建模的时间。另外要注意的是，这类带开关的电位器，开关的额定电流一般不大，只能用来控制小信号回路的通断，不能直接驱动大功率负载，如果要控制电机、加热片这类大电流设备，需要搭配继电器或者MOS管做扩流，不能直接把负载接在开关引脚上，不然很容易烧坏开关触点。在结构布局的时候，电位器的周边要预留足够的焊接空间，引脚和周边的高压元件要保持足够的安全间距，避免焊接的时候连锡，或者使用的时候出现打火短路的问题。如果是用在手持设备上，还要考虑电位器的旋转扭矩，选手感合适的型号，避免旋转的时候太松容易误碰，或者太紧操作费力，不过这些是选型的时候需要确认的参数，模型本身只需要保证结构尺寸准确就可以满足设计阶段的使用需求。
