在步进驱动控制的设备集成场景里,TMC5160 Pro这类大电流静音步进驱动的安装与散热一直是结构设计里容易被忽略的细节,很多小型自动化设备、桌面级CNC、3D打印设备的驱动故障,根源都来自安装固定不可靠、散热风道设计不合理导致的驱动芯片过温触发保护,甚至烧毁功率管。这款安装座的设计,正是针对双路TMC5160 Pro驱动并排布置的场景做的集成化固定方案,把驱动本体、散热风道、接线端子的安装空间做了一体化整合,不需要额外拼接支架,也不用单独设计风扇固定位,能直接适配常规的电控仓安装布局。

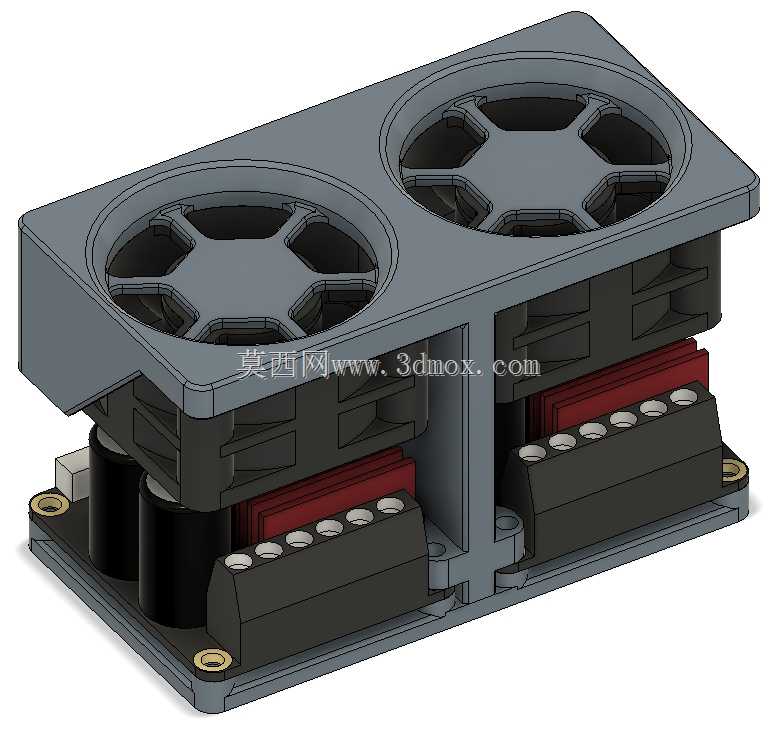

从实际使用场景来看,这类安装座多用于多轴运动控制设备的电控部分集成,比如桌面级雕刻机、小型点胶设备、自动化送料模组的驱动仓,这类设备内部空间紧凑,往往没有多余的位置单独布置驱动散热结构,同时驱动工作时持续输出大电流,MOS管的发热量如果不能及时带走,很容易出现丢步、力矩下降的问题。这款安装座在驱动上方直接集成了双40mm规格轴流风扇的安装位,风扇出风方向垂直对准驱动板的功率器件区域,风道被安装座的围挡结构约束,不会出现气流散逸的问题,相比开放式的风扇安装,散热效率能提升三成以上,长时间满负载运行时驱动表面温度能控制在合理区间,避免过温降流。

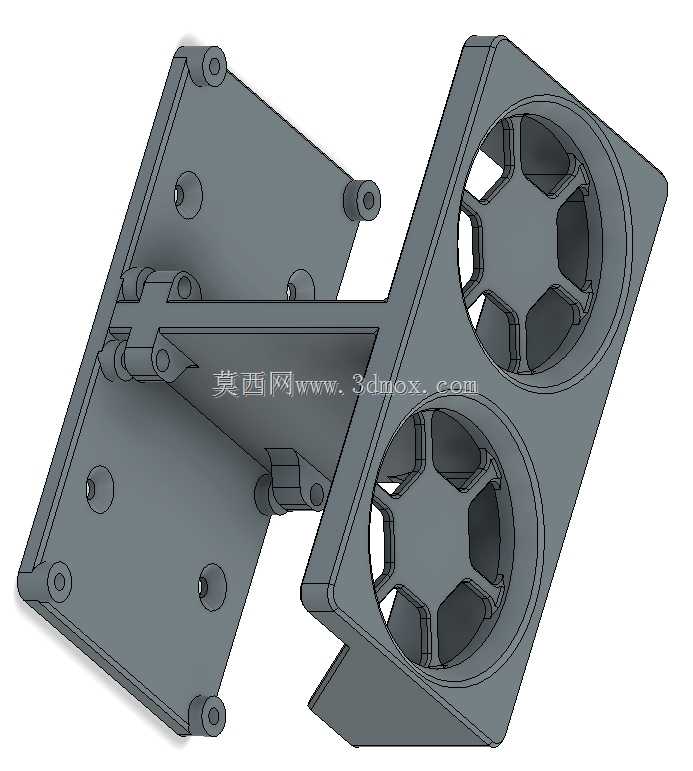

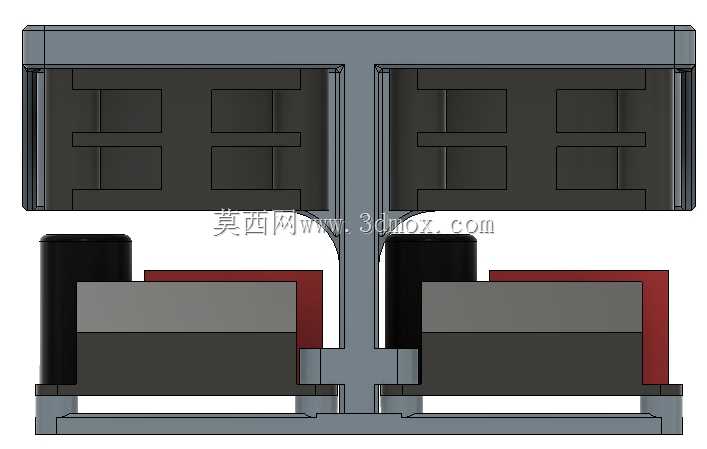

设计思路上,这款安装座采用分层式的结构布局,底层是驱动板与接线端子的固定区域,预留了对应驱动板的安装孔位,孔位做了沉台设计,固定螺丝不会突出底座平面,安装到底板时不会出现凸起干涉;中间层设置了分隔筋,把两路驱动的安装空间做了物理分隔,避免驱动板之间的电磁干扰,同时分隔筋也作为上层风扇安装结构的支撑立柱,提升整体结构的刚性,不会因为风扇运行的震动出现结构共振;上层的风扇安装位做了格栅式的防护结构,既保证气流顺畅通过,也能避免外部的导线、杂物卷入风扇扇叶,造成风扇卡滞损坏。
安装边界方面,底座的固定孔采用铜嵌件预设,四个角的安装孔位间距适配标准的100mm间距安装孔 pattern,能直接固定在常规的电控安装板、铝型材框架的对应安装面上,不需要额外打孔适配;整体外形的高度控制在45mm以内,不会占用过多的电控仓垂直空间,对于内部空间紧张的小型设备来说,这个尺寸边界能兼容绝大多数紧凑型电控仓的布局要求。接线端子的区域在安装座的前侧,预留了足够的接线操作空间,接插电机线、电源线的时候不需要拆卸风扇或者驱动,后期维护排查故障的时候操作空间充足,不会因为结构遮挡导致接线困难。
从结构细节来看,安装座的材质选用常规的工程塑料注塑成型,绝缘性能满足低压电控的安全要求,不会出现驱动板与安装座之间的短路问题;风扇的供电走线预留了侧边的走线槽,导线可以顺着走线槽布置到驱动板的供电接插件位置,不会出现导线被风扇扇叶剐蹭的问题,也让内部走线更加规整,避免杂乱的导线阻挡风道。底座上对应驱动板电容、功率器件的位置做了避让槽,不会因为安装座的平面度问题顶伤驱动板上的贴片元件,安装时驱动板能完全贴合底座的定位柱,不会出现偏移、翘曲的问题,固定螺丝的锁紧力矩不需要过大就能完成可靠固定,避免压裂驱动板的PCB基材。
在实际设备选型适配的时候,这款安装座适合双轴驱动集中布置的场景,相比单路驱动单独安装再拼接固定的方式,集成式的安装座能减少安装零件数量,降低装配工时,同时统一的风道设计能让散热气流更有序,不会出现多风扇乱流导致的散热效率下降问题。对于结构设计人员来说,直接选用这类成熟的集成安装座,不需要从零开始设计驱动固定与散热结构,能缩短电控部分的结构设计周期,同时经过实际验证的安装孔位与避让尺寸,也能避免设计过程中出现的干涉、尺寸不匹配问题,减少样机调试阶段的结构修改次数。
