复古多回路配电开关操作面板结构

　　这类多回路开关操作面板，最早应用于早期工业配电、影视置景复刻的工业风场景搭建中，核心作用是实现多支路供电回路的独立通断控制，同时兼顾操作状态的直观可视化反馈。从实际使用场景来看，这类面板既可以作为实景道具还原上世纪中期工业配电场景的视觉质感，也可经过绝缘适配改造后，应用于主题商业空间、工业风工作室的照明、小型用电设备的分路控制，满足场景氛围营造与实际配电功能的双重需求。

　　从功能特性上看，面板集成了多组扳把式开关操作手柄，每一组手柄对应独立的供电回路，操作时通过扳动手柄的上下位置切换回路通断状态，手柄的操作阻尼经过适配设计，既不会因为误触导致回路意外断开，也不会因为操作阻力过大影响日常切换效率。面板上集成的两个嵌入式指针式仪表，分别对应不同回路组的电压或电流参数显示，操作人员无需额外外接检测设备，站在操作位置即可直观读取当前回路的运行参数，快速判断回路负载状态。面板表面的标识位对应每一个开关回路的功能标注区域，可根据实际接入的回路负载类型标注对应标识，避免操作时出现回路误判。

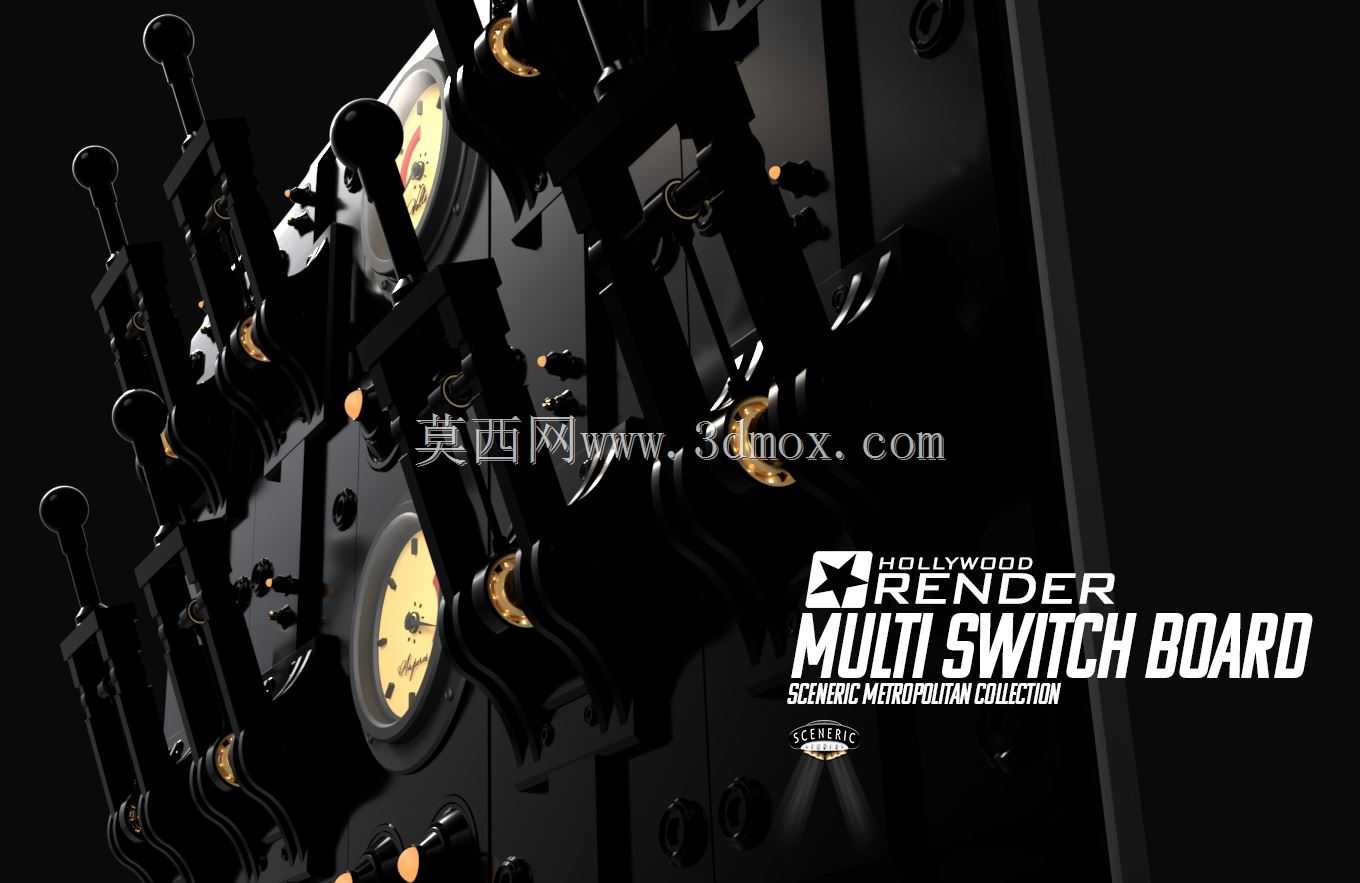

　　设计思路上，整体采用金属面板作为基础承载结构，所有开关组件、仪表组件均采用嵌入式安装方式，组件与面板的配合间隙控制在均匀的装配公差范围内，既保证外观的整体性，也能避免灰尘、杂物从装配缝隙进入面板内部的接线区域。开关手柄采用绝缘材质包覆金属操作杆，在保证操作结构强度的同时，满足带电操作的绝缘防护要求。面板底部设置的小型状态指示灯，对应每一个回路的通电状态，当手柄合闸接通回路时，对应位置的指示灯点亮，即使在光线较暗的操作环境下，也能快速识别各回路的通断状态。面板背部的接线区域采用分层排布设计，强电接线端子与仪表的信号接线端子分开布置，减少强电对仪表信号显示的干扰，同时预留足够的接线操作空间，方便现场布线与后期维护检修。

　　从安装边界与外形尺寸来看，这类面板为壁挂式安装结构，背部预留四个对称的固定安装孔位，安装孔的位置尺寸适配常规的墙面暗装接线盒或明装支架的固定间距，安装时不需要额外定制特殊的安装支架，直接采用标准膨胀螺栓或自攻螺丝即可完成固定。面板整体厚度控制在合理范围内，安装完成后突出墙面的尺寸不会占用过多的操作通道空间，操作手柄向外伸出的长度经过优化，操作时手部不会与面板表面发生磕碰，同时保证扳动操作时的力矩足够，不会因为手柄长度过短导致操作费力。面板的边角位置做了圆弧过渡处理，避免安装和操作过程中尖锐边角造成磕碰伤害。面板表面采用黑色哑光涂装处理，既可以减少环境光线在面板表面的反光，避免反光影响仪表读数和开关状态识别，哑光的质感也更贴合复古工业场景的视觉风格，涂装层的附着力满足长期使用的耐磨要求，日常操作摩擦不会轻易出现掉漆、露底的问题。

　　在结构建模过程中，需要重点关注各个开关手柄的转动角度范围与实际操作行程的匹配，保证手柄在分闸、合闸两个位置的限位准确，不会出现转动过位或者行程不足的问题；仪表的表盘刻度、指针的位置要与实际仪表的显示逻辑一致，保证模型的视觉还原度；面板表面的文字标识、品牌标识的位置要与整体布局协调，各个组件的排布要符合实际操作的人机工程学要求，常用的操作开关布置在人手操作最舒适的高度区域，仪表布置在站立视线最容易观察到的位置，状态指示灯的位置对应在各自开关的下方，形成操作-观察-状态反馈的合理视觉动线。接线端子的排布要预留足够的接线弯曲半径，避免实际装配时出现线缆弯折过度导致的线芯损伤，面板背部的走线槽结构要能容纳所有回路的接线，保证线缆排布整齐，不会出现线缆挤压干涉的问题。
