钣金结构电箱壳体设计实例

项目分类:配电柜 发布时间:2025-02-09 ID:923538

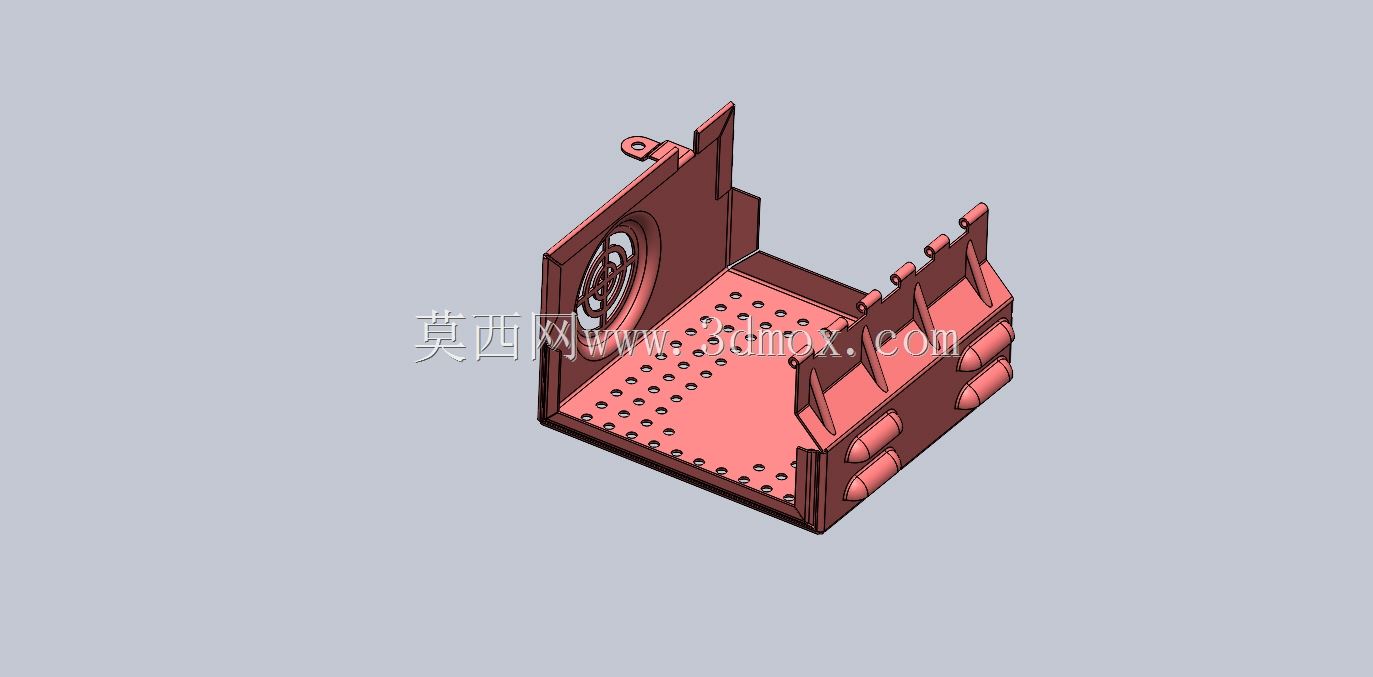

  • 钣金结构电箱壳体设计实例

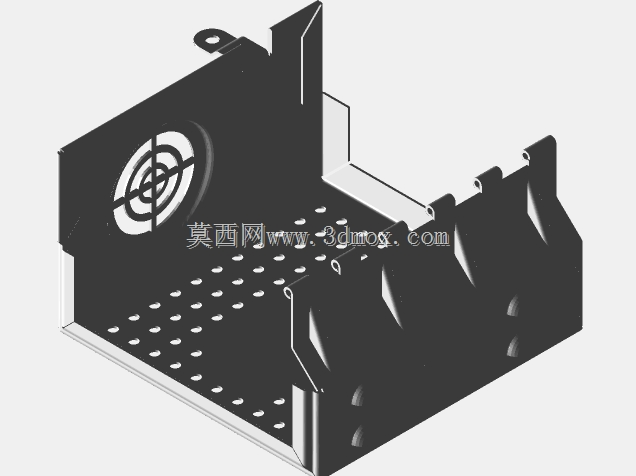

  • 钣金结构电箱壳体设计实例

  日常做低压电气配套的结构设计时,钣金电箱是绕不开的一类构件,这类壳体不像标准型材机箱有统一的安装模数,很多时候需要根据内置的电源模块、接线端子、散热组件的实际排布来定制外形与安装点位,这次的钣金电箱设计就是针对小功率电源转换场景做的定制化结构。从实际使用场景来看,这类电箱多安装在工业设备的侧装支架、生产线旁的壁挂点位,或是小型控制柜的内部集成位,需要兼顾内置元件的防护、接线操作的便利性,以及长期运行的散热需求,不能只做一个封闭的金属盒子凑数。

  设计初期最先敲定的是安装边界,因为要适配现有设备侧方的预留安装位,壳体的整体外轮廓不能超出预留的180mm150mm120mm空间,背部的挂耳开孔直接对应设备侧方已有的M5安装螺柱,不需要额外做转接支架,减少现场安装的配件数量。壳体主体采用1.2mm厚的冷轧钢板做钣金折弯成型,相比型材拼接的结构,钣金折弯的壳体接缝更少,整体刚性更好,同时加工成本更低,适合小批量的配套生产。

  结构排布上,底板做了密集的散热冲孔,冲孔直径4mm,孔间距8mm,按照正三角排布,既保证底板的通风面积,又不会因为开孔过多降低底板的承重能力,内置的电源变压器、整流模块可以直接通过螺丝固定在底板的预留凸包点位上,不需要额外加装安装垫板,减少装配工序。侧板位置预留了三组接线过孔的凸台,过孔边缘做了翻边处理,避免穿线时划伤线缆绝缘层,不同电压等级的接线孔位做了物理分隔,强电进线、弱电出线的位置分开布置,减少接线时的误操作概率,也能降低强弱电之间的信号干扰。

  考虑到日常维护的需求,壳体的上盖采用卡扣加侧边螺丝的固定方式,日常巡检时只需要拧下侧边的一颗固定螺丝就能翻开上盖检查内部接线,不需要把整个电箱从安装位拆下来,维护效率更高。靠近散热需求最高的电源模块一侧的侧板,预留了散热风扇的安装位,安装位周围做了加强压筋,避免风扇运行时的振动带动钣金壳体产生共振噪音,风扇安装位的外侧还预留了防尘网的卡槽,后期可以根据使用环境的粉尘浓度加装防尘网,不需要重新改动壳体结构。

  折弯工艺上,所有的折弯内角都做了R0.8的圆角处理,避免应力集中导致钣金开裂,同时折弯边的止裂槽位置做了优化,不会出现折弯后外表面有明显压痕的问题,表面处理采用静电喷塑,喷塑厚度控制在60-80μm,既能满足工业场景的防腐蚀、防刮擦需求,也不会因为喷塑层过厚影响安装孔的配合精度。壳体的接缝位置都做了折边咬合的结构,拼接后缝隙控制在0.3mm以内,既可以提升壳体的电磁屏蔽能力,减少内置电源模块对外的电磁辐射,也能阻挡一定的飞溅粉尘进入壳体内部,适配多数普通工业车间的使用环境。

  实际做结构校验的时候,重点核对了钣金展开的下料尺寸,所有折弯扣除量都按照1.2mm冷轧板的常规折弯参数设置,避免加工时出现折弯后尺寸超差、拼接不上的问题,安装孔的位置公差控制在±0.1mm,保证和配套设备的安装螺柱可以精准对位,不需要现场扩孔调整。另外在壳体的边角位置都做了C2的倒角处理,避免安装和维护时锋利的钣金边角划伤操作人员,这些细节虽然不影响核心功能,但在实际工程应用里会直接影响现场使用的体验。

  从功能适配性来看,这个电箱结构不需要复杂的冲压模具,普通的数控冲床、折弯设备就能完成加工,加工周期短,改型灵活,如果后续内置元件的尺寸有小幅调整,只需要修改对应的折弯边长或者开孔位置就能快速适配,不需要重新开模,非常适合小批量定制化的电气配套场景。相比市面上的标准通用电箱,这种定制化的钣金结构可以把空间利用率提升30%以上,不会出现多余的闲置空间,也不会因为内部空间不足导致元件挤压、接线弯折半径不够的问题,能有效提升内部电气元件的运行稳定性,减少因为结构设计不合理导致的接线松动、散热不良等常见故障。
