DC555直流有刷电动机结构三维建模

　　在小型自动化执行机构、桌面级机电装置、民用小家电动力单元的选型与结构适配工作中，DC555这类直流有刷电机是出现频率极高的动力元件，很多刚接触结构设计的工程师容易忽略这类通用电机的安装边界细节，导致样机装配阶段出现轴伸干涉、固定座孔位错位、尾部出线空间不足等问题，这个三维模型完整还原了该款电机的所有外部装配特征，能直接用于整机布局的干涉检查。从实际应用场景来看，这款电机常被用在小型传送带驱动单元、智能售货机的货道推送机构、家用榨汁杯的动力输出端、桌面型3D打印机的耗材挤出辅驱、车载充气泵的动力核心等场景，它的输出扭矩区间刚好覆盖10mN·m到80mN·m的常用负载范围，额定电压下的空载转速在每分钟数千转区间，搭配不同减速比的齿轮箱就能适配不同的负载转速需求，不需要额外做复杂的动力匹配计算。

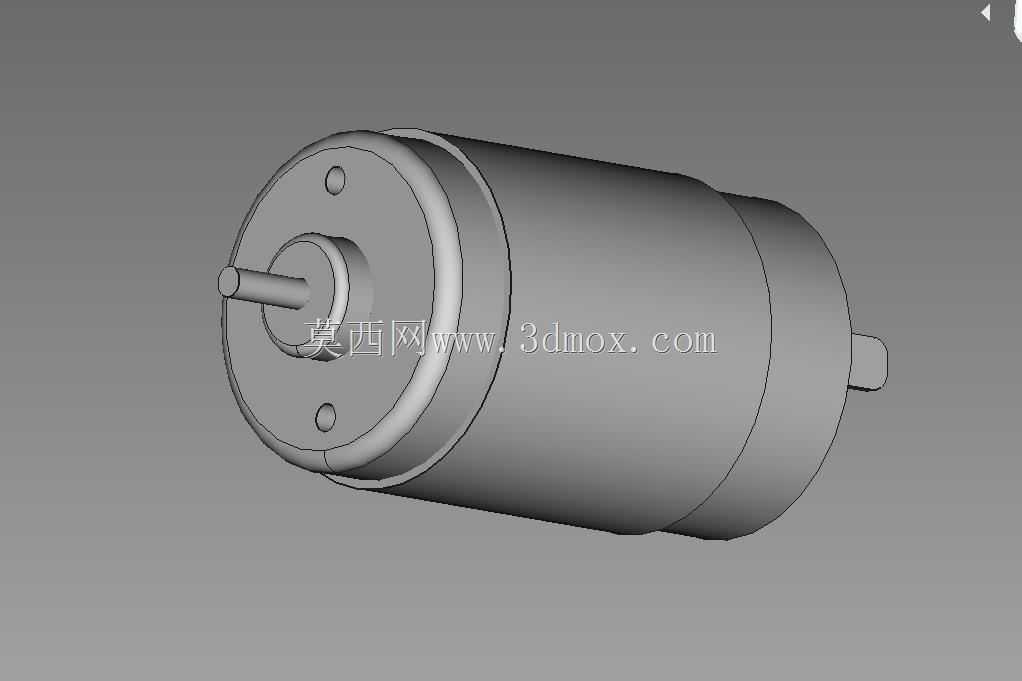

　　做结构设计的时候，首先要关注的是电机本体的安装基准，这款电机的前端盖带有两个对称的安装固定孔，孔位的中心距、孔的沉台深度都是装配时的核心定位基准，模型里完整还原了这两个孔的位置、深度以及前端盖的止口尺寸，在设计电机安装座的时候，可以直接提取模型的端面轮廓做配合，不需要反复对照二维图纸测量尺寸，能避免出现止口配合间隙过大导致电机运转时出现同轴度偏差的问题。轴伸部分的尺寸是另一个设计关键点，这款电机的输出轴是D型切面结构，模型里准确还原了D型轴的切面位置、轴径尺寸、轴伸长度，在设计联轴器、同步带轮、输出齿轮的时候，可以直接和模型的轴段做配合装配，提前验证传动件的锁紧螺丝是否会和周边结构出现干涉，很多新手设计时容易忽略D型切面的朝向，导致传动件装配后顶丝无法对准切面，出现运转打滑的问题，借助这个三维模型就能在设计阶段提前调整切面的适配位置，减少打样后的修改成本。电机本体的筒身外径是整机布局时的重要边界参考，模型里还原了筒身的圆柱度特征、前后端盖和筒身的配合台阶尺寸，在设计电机包裹式安装仓的时候，可以直接以筒身外圆做径向定位，预留合适的配合间隙，既不会因为间隙过小导致装配时压伤电机外壳，也不会因为间隙过大导致电机运转时出现径向晃动。尾部的出轴结构很多人容易忽略，这款555电机的尾部带有一个短小的定位凸轴，部分带尾部编码器或者测速码盘的应用场景需要用到这个凸轴做同轴定位，模型里准确还原了这个凸轴的直径和伸出长度，在设计尾部测速机构的时候，可以直接以此为基准做同轴装配，避免出现码盘偏心导致的测速信号波动问题。

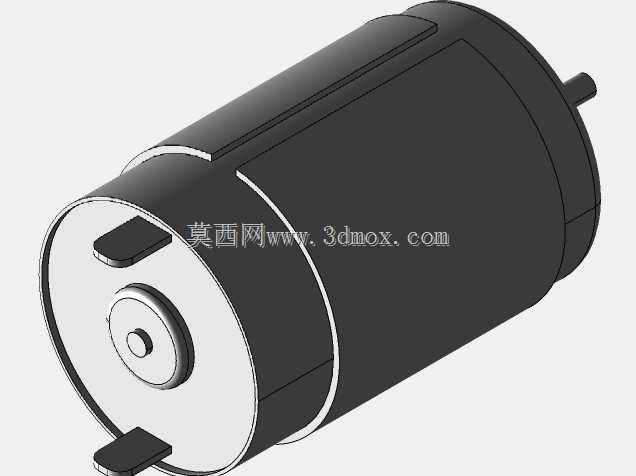

　　从设计思路上来说，这个模型没有做过度的内部结构简化，而是把所有和外部装配相关的特征都做了精准还原，既保留了完整的外部装配参考价值，又不会因为内部绕组、换向器等无关特征占用过多的装配体资源，在做大型整机装配的时候，导入这个模型不会出现卡顿，同时所有需要用到的配合基准都完整保留。在做安装布局的时候，还要注意电机的出线方向，模型里还原了尾部出线端的位置和出线口的尺寸，在设计走线槽的时候，可以提前预留出线的弯折空间，避免装配时电源线被端盖挤压破损，同时要注意电机本体和周边结构的安全间隙，尤其是金属结构件要和电机的换向器部位保持足够的电气间隙，避免出现短路风险。很多工程师在选型这类通用电机的时候，往往只关注电压、转速、扭矩这些电气参数，忽略了外形安装尺寸的细微差异，不同厂家生产的555电机虽然标称型号一致，但在端盖厚度、轴伸长度、安装孔位的细节上会有细微差别，这个模型还原的是行业内通用的公版555电机尺寸，在做通用型产品设计的时候，以此为基准做安装结构设计，能适配绝大多数市售同型号电机，减少后续供应链替换时的适配成本。

　　在做散热结构设计的时候，也可以借助这个模型的筒身尺寸，设计贴合的散热筋或者散热套，因为这类有刷电机在持续大负载运转时，筒身会产生一定的温升，贴合的散热结构能有效降低电机的工作温度，延长使用寿命，模型的筒身圆柱面是完整的连续曲面，提取曲面做散热结构的配合面非常方便，不需要额外做曲面修补。另外在做减震结构设计的时候，电机的前后端盖的环形卡槽位置也是重要的设计参考，很多应用场景会在端盖位置加装橡胶减震圈，用来吸收电机运转时的振动，降低整机的工作噪音，模型里还原了端盖的卡槽深度和宽度，可以直接以此为基准设计减震圈的配合尺寸，避免减震圈装配后出现脱落或者过盈量太大导致装配困难的问题。
