57HS56步进电机结构三维设计

　　在自动化设备的传动选型环节里，57系列步进电机一直是中小负载点位驱动场景的核心选择，这款57HS56规格的步进电机，常被应用在桌面级3D打印机的进给轴驱动、小型皮带输送线的辊筒动力输入、非标自动化设备的短行程滑台驱动、电子加工设备的料仓移位机构、包装设备的标签送进机构这类对定位精度有基础要求、负载扭矩在0.5N·m到1.2N·m区间的场景中。从实际使用的角度出发，这类电机的核心功能是将脉冲电信号转化为固定步距角的角位移输出，不需要额外的位置反馈元件就能实现开环状态下的位置控制，相比伺服驱动方案成本更低，调试流程更简单，对中小批量设备集成商来说能大幅缩短项目的调试周期。

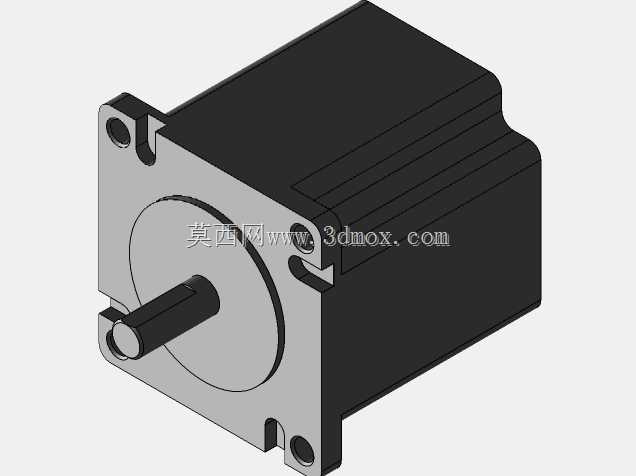

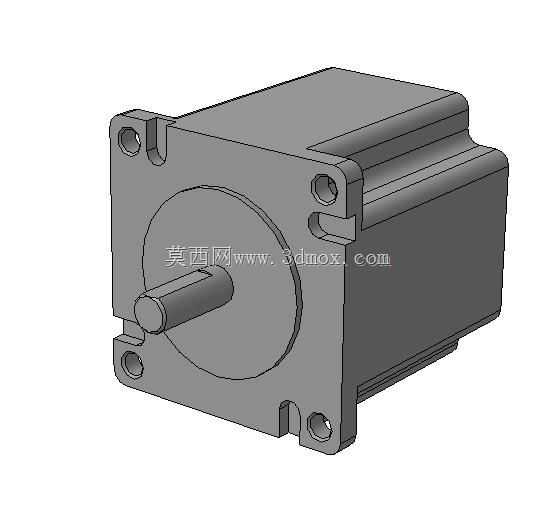

　　做这款电机的三维建模时，首先要优先保证安装边界尺寸的准确性，毕竟电机是要直接装配到设备安装板上的，一旦安装孔位、止口尺寸、输出轴径出现偏差，整个装配环节就会出现干涉问题。这款电机采用的是NEMA23标准安装法兰，法兰端面为57mm见方的方形结构，四个安装孔分布在法兰四角，孔中心距为47.1mm，安装孔为通孔设计，适配M4规格的内六角圆柱头螺钉穿过固定；法兰中心的输出轴直径为8mm，轴端做了平切处理，适配D型孔的同步轮、联轴器，能避免传动过程中出现轴孔打滑的问题，输出轴的伸出长度控制在22mm，既保证了和标准联轴器的配合长度，又不会因为轴伸过长导致径向负载过大影响轴承寿命。

　　建模过程中对电机本体的外形处理也贴合实际量产产品的结构，电机机身的横截面和法兰尺寸保持一致，机身长度为56mm，这个长度直接对应电机的扭矩输出能力，机身越长叠片厚度越大，输出扭矩越高，56mm的机身长度刚好平衡了安装空间占用和扭矩输出需求，不会因为机身过长导致设备内部布局局促，也不会因为机身过短扭矩不足带动不了负载。机身尾部的出线端做了侧出式的结构处理，线缆从机身侧面引出，不会占用电机轴向的安装空间，在一些轴向空间紧凑的设备布局里，侧出线的设计能避免线缆和后方的结构件出现弯折干涉。

　　从结构设计的细节来看，电机端盖和机身的配合采用了止口定位方式，建模时还原了端盖和机身的配合台阶，实际装配时止口配合能保证前后端盖的同轴度，避免转子转动时出现扫膛问题；法兰端面上的轴承室位置做了凸台处理，能提升端盖的结构强度，减少输出轴承受径向负载时的端盖变形量。很多工程师在选型建模时容易忽略电机的圆角和倒角细节，这款模型还原了机身棱边的R2圆角，既符合实际量产产品的压铸工艺要求，也能避免装配时棱边割伤安装人员的手部，同时安装孔的孔口做了C1倒角，方便安装螺钉的导入，不会出现螺钉对不准孔位的问题。

　　在实际设备布局时，这款电机的安装边界需要预留足够的散热空间，虽然步进电机在额定转速下发热不明显，但在低速大扭矩输出场景下，机身表面温度会升到60到70摄氏度，建模时在电机机身周围预留了5mm以上的空气流通间隙，避免电机紧贴其他结构件导致散热不畅。另外输出轴和负载连接时，模型里预留了联轴器的安装空间，输出轴端面和负载安装面之间保留了2到3mm的间隙，避免电机轴和负载轴顶死导致轴承承受额外的轴向力。很多新手工程师在做装配时容易把电机直接贴紧安装板，忽略了密封垫片的厚度，这款模型在法兰端面和安装板之间预留了0.5mm的垫片间隙，能适配不同厚度的减震垫片，减少电机运行时的振动传递到设备机架上。

　　从应用适配性来看，这款电机的结构尺寸完全兼容市面上同规格的57步进电机安装尺寸，不管是替换现有设备上的老旧电机，还是做新设备的选型设计，都能直接套用这个三维模型做布局，不需要反复核对安装尺寸。建模时没有做过度的细节简化，比如机身表面的散热筋、端盖的固定螺钉位置、出线口的护套结构都做了还原，在做设备整体渲染或者运动仿真时，能更真实地反映设备的实际装配状态，不会因为模型过于简化导致后续出工程图时出现尺寸遗漏。
