卧式底脚安装异步电动机三维结构

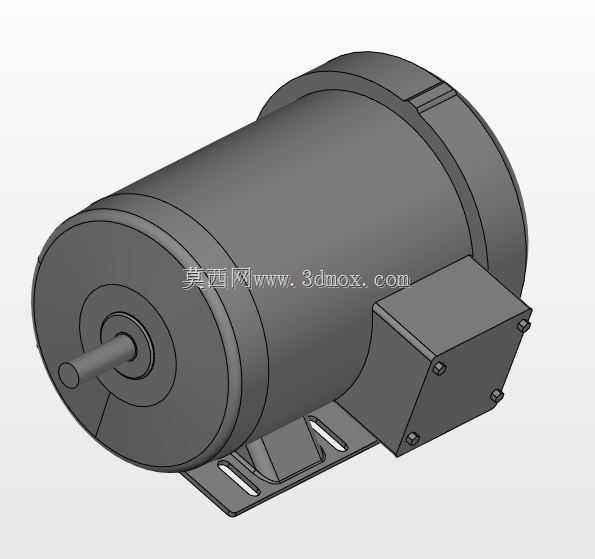

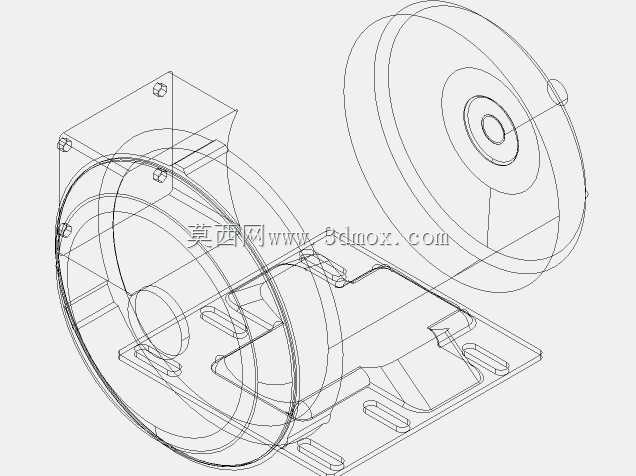

　　这款卧式底脚安装的电动机三维结构，还原了工业场景中最常用的封闭式异步电机的完整形态，从机壳散热筋、输出轴伸、接线盒到底脚安装位的细节都做了写实还原，能直接用于设备布局阶段的干涉校验、安装空间校核工作。在实际工业场景里，这类电机是通用传动的核心动力源，覆盖轻工输送线、小型机床主轴驱动、风机水泵配套、农业加工设备传动等绝大多数需要旋转动力输出的工位，不管是连续运转的恒负载工况，还是带一定启动冲击的间歇负载场景，这类封闭自扇冷结构的电机都能稳定适配。从结构设计逻辑来看，机壳采用的是圆筒式铸铁机座结构，外表面沿轴向布置的散热筋不是随意排布的，筋条的高度、间距都匹配自扇冷的风路走向，电机运行时后端风叶带动的气流能顺着筋条间的流道完整覆盖机壳表面，把定子绕组产生的热量快速带走，避免绕组温升过高影响绝缘寿命。输出轴采用的是标准圆柱轴伸，带键槽结构，能通过平键传递额定扭矩，轴伸端的端盖内嵌轴承位，建模时还原了轴承室的配合公差边界，选型时可以直接匹配对应的深沟球轴承型号，不用再额外核对安装尺寸。

　　侧置的方形接线盒做了独立的腔体结构，盒体和机壳的连接面预留了密封槽位置，实际生产中这里会加装橡胶密封垫，满足户外或者多粉尘车间的防护要求，接线盒内部的接线柱排布空间也做了还原，能直观看到三相电源线的接线操作空间，方便布线阶段做线缆弯曲半径的校验。底脚部分是整体式铸铁底脚，和机壳一体铸造成型，两个安装脚上面开了长圆形的安装孔，这种长孔设计是为了安装时调整电机的轴向位置，方便皮带传动或者链传动场景下调整张紧度，建模时严格还原了底脚的安装孔中心距、底脚平面到轴中心的高度尺寸，这两个尺寸是电机安装最核心的边界参数，设备设计时只要预留对应中心距的安装螺孔、匹配轴高的安装平面，就能直接完成装配，不会出现安装干涉的问题。做三维建模的时候，这类电机的结构拆分要注意几个核心的配合边界：首先是定子和机壳的过盈配合面，建模时要预留合理的过盈量尺寸，不能做成间隙配合，否则实际装配时定子会出现窜动；其次是端盖和机壳的止口配合，止口的配合公差要选过渡配合，既保证装配时的同轴度，又方便后期维护拆卸；还有输出轴和轴承内圈、轴承外圈和端盖轴承室的配合，都要按照基孔制、基轴制的公差要求做尺寸偏移，不能直接做成零对零的贴合，不然实际生产装配会出现装不进去或者运转时轴承跑圈的问题。

　　在设备布局阶段调用这个模型的时候，要重点核对几个干涉风险点：一是电机尾部风罩的外圆尺寸，很多新手做布局时只看机壳直径，忽略风罩比机壳外径大一圈的尺寸，容易导致尾部和设备机架或者护罩碰擦；二是接线盒的出线方向，这个模型的接线盒是侧置在机壳右侧，实际选型时可以根据布线需求调整接线盒的朝向，建模时也保留了接线盒绕机壳轴线旋转的装配自由度，方便不同布线场景的布局调整；三是轴伸端的连接空间，不管是装联轴器、皮带轮还是链轮，都要预留足够的轴向安装空间，还要考虑键槽的位置和连接件的键槽对齐，避免装配时键装不进去。

　　另外这类电机的重心位置是在机壳轴线偏下靠近底脚的位置，做设备整体重心校核、机架强度计算的时候，可以直接提取这个模型的质量属性参数，不用再额外简化模型计算重量，能大幅提升设计阶段的效率。从实际使用的角度来说，这种封闭结构的电机没有外露的旋转部件，防护等级能做到IP54以上，能适应车间里多粉尘、有少量飞溅液体的工况，不用额外加装复杂的防护结构，是工业传动领域性价比最高、适配性最广的动力部件，这个三维模型完整还原了所有安装和结构细节，不管是做新设备的设计选型，还是做旧设备的改造替换，都能直接用来做空间校验和装配模拟，减少现场测绘的工作量，避免因为尺寸核对不到位导致的安装返工问题。
