PCB板端连接器电气线束布线设计

　　在工业控制板卡、电源转换模块这类需要实现板间信号互联、功率传输的场景中，板端连接器搭配定制化线束的布线方案，直接决定了设备长期运行的电气可靠性与装配维护效率。这套布线结构的核心功能，是通过两端压接在连接器端子上的多股铜芯线缆，实现两块平行排布PCB之间的信号与功率连通，替代传统硬排针直插的硬连接方案，抵消板卡装配公差、设备运行振动带来的连接应力，避免长期使用后出现端子虚接、焊盘脱落的问题。

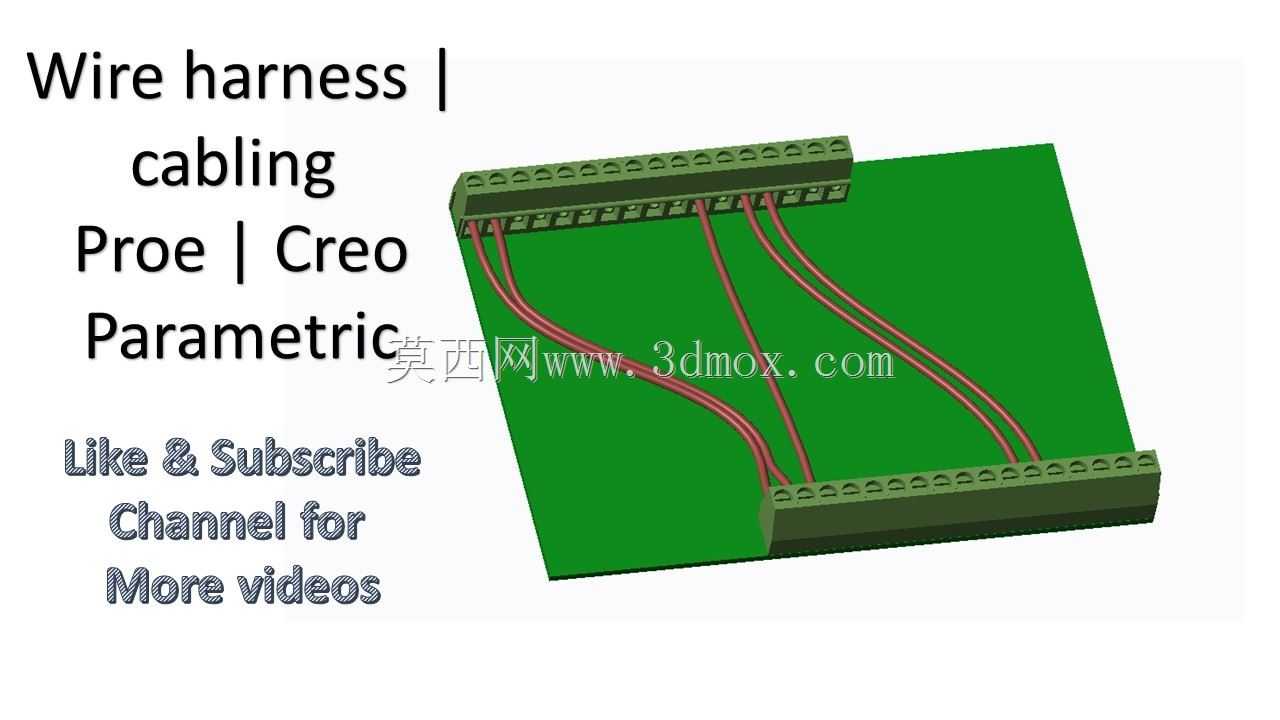

　　从实际设计逻辑来看，布线前首先要确认两端连接器的安装边界：连接器采用双排端子结构，单排端子间距为标准3.81mm，整体长度适配常规工业PCB的板边安装位，安装时连接器底部通过定位柱与PCB板上的定位孔过盈配合，焊盘伸出长度控制在2.3mm以内，不会超出PCB板的边缘轮廓，避免与机箱内壁、相邻板卡产生干涉。线束部分采用多股软铜芯线，外部包覆阻燃PVC绝缘层，单根线缆的弯折半径控制在线径的3倍以上，布线时顺着两块PCB之间的预留空间走自然弧形，没有出现直角弯折、线缆紧绷的情况，每根线缆的长度根据两端端子的实际位置做差异化设计，靠近连接器边缘的端子对应线缆长度略长于中间位置的线缆，避免线束拉扯端子导致焊盘受力。

　　实际应用中，这类布线结构常见于开关电源内部的主板与副板连接、工业PLC模块的IO扩展板连接、小型变压器的输出端与控制板连接场景，相比飞线直接焊接的方式，带连接器的线束可以实现快速插拔，设备后期维护时不需要重新焊线，直接拔下连接器即可完成板卡更换。设计过程中需要重点考量线束的固定方式：在线束与连接器端子的压接位置，要预留1mm左右的应力释放段，避免线缆弯折时的应力直接传递到压接点；两块PCB之间的线束中段，可以根据机箱内部空间情况，选择用扎带轻束或者布线槽导向，避免线束与周边发热元件（比如功率MOS管、变压器磁芯）距离过近，绝缘层长期受热老化。

　　从安装适配性来看，这套布线结构的整体占用空间非常紧凑，两块平行PCB的间距只要控制在15mm以上，就能容纳下自然弯折的线束，不会出现线束挤压变形的情况；连接器的插拔力控制在单端子1.5N左右，既可以保证连接后不会因为设备振动松脱，也不会因为插拔力过大导致维护时损坏板卡。布线时还要注意不同功能线缆的排布：功率传输线缆与信号传输线缆之间要预留2mm以上的间距，避免功率线缆的电流波动对弱信号产生干扰，必要时可以在信号线缆外部增加屏蔽层，屏蔽层两端与连接器的金属接地端可靠连接。

　　在结构验证阶段，需要重点模拟设备运行时的振动工况，检查线束在振动过程中是否会与周边元件产生摩擦，端子压接位置是否会出现线缆脱出的情况；同时要做高低温循环测试，验证绝缘层在-20℃到85℃的工作温度范围内不会出现开裂、硬化的问题，保证线束的使用寿命与设备整体寿命匹配。对于批量生产的场景，这类线束的压接、布线都可以通过工装实现标准化作业，不需要人工逐根焊接，能大幅提升板卡装配的一致性，降低人工焊接带来的虚焊、错焊风险。
